Austausch von Sicherungen

1.	Die Zündung auf OFF (Aus) stellen.
2.	Siehe Abbildung 1. Sacht am oberen Teil der linken Seitenabdeckung ziehen, um die Abdeckung von den Clips wegzuziehen. Die Abdeckung vom Rahmen abheben HINWEIS Zum Ausbau oder Einbau der Seitenabdeckung sind keine Werkzeuge erforderlich.
3.	Die Sicherung ersetzen, wenn der Schmelzeinsatz durchgebrannt oder unterbrochen ist. HINWEIS Beim Einbau und für den Austausch werden Kfz-Sicherungen des Typs ATO verwenden.
	HINWEIS Immer Ersatzsicherungen des vorschriftsmäßigen Typs und mit der korrekten Amperezahl verwenden. Durch die Verwendung nicht vorschriftsmäßiger Sicherungen kann Schaden an elektrischen Systemen entstehen. (00222a)
4.	Den Sicherungsblock in den Halter einschieben, bis die Verriegelung völlig in der Sicherungsnase des Halters einrastet.
5.	Siehe Abbildung 3. Den unteren Teil der Seitenabdeckung mit der Tülle in den Rahmen einsetzen und den oberen Teil der Seitenabdeckung in die Clips drücken, bis sie eng anliegt

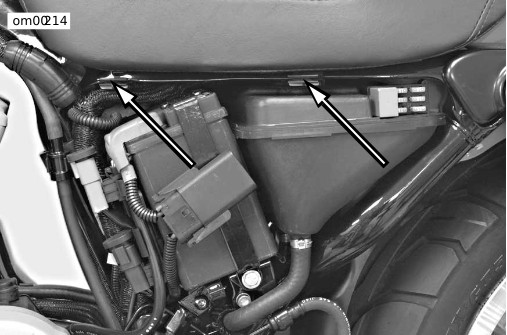

Abbildung 1. Seitenabdeckungsclips: Sportster-Modelle

1	Relais
2	Nebenverbraucher (15 A)
3	Batterie (15 A)
4	Leuchten (15 A)
5	Zündung (15 A)
6	Ersatz (15 A)
7	Instrumente (15 A)

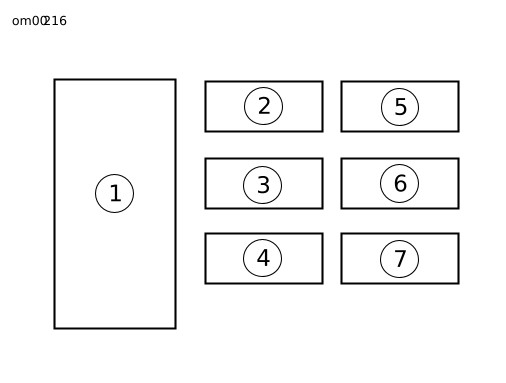

Abbildung 2. Sicherungsblock: Sportster-Modelle

1	Obere Befestigungsschlitze
2	Untere Befestigungstülle

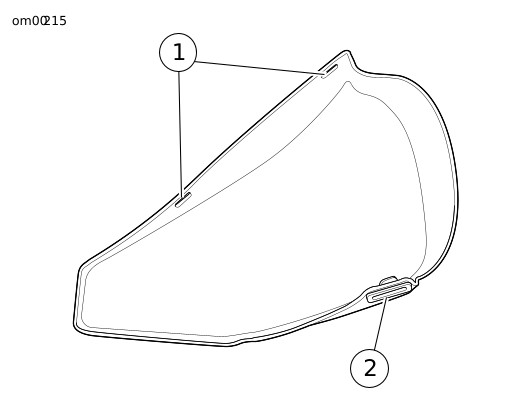

Abbildung 3. Seitenabdeckung: Sportster-Modelle

Austausch der Maxi-Sicherung

Siehe Abbildung 4. Alle Sportster-Modelle sind mit einer Hauptsicherung ausgestattet, die die Verkabelung des Motorrads schützt. Die 30-A-Maxi-Sicherung versorgt das Motorrad mit Hauptbatteriestrom. Sie befindet sich in einem gummibeschichteten Sicherungshalter hinter dem linken Seitendeckel des Motorrads.

Siehe Abbildung 1. Sacht am oberen Teil der linken Seitenabdeckung ziehen, um die Abdeckung von den Clips wegzuziehen. Die Abdeckung vom Rahmen abheben
Den Sicherungshalter mit einer Hand und das Kunststoffgehäuse der Maxi-Sicherung mit der anderen Hand festhalten. Die Maxi-Sicherung gerade aus dem Sicherungshalter herausziehen.
Siehe Abbildung 5. Die Kontakte der neuen Maxi-Sicherung in die Schlitze des Sicherungshalters einführen. Die Maxi-Sicherung fest in den Sicherungshalter drücken.
Siehe Abbildung 3. Den unteren Teil der Seitenabdeckung mit der Tülle in den Rahmen einsetzen und den oberen Teil der Seitenabdeckung in die Clips drücken, bis sie eng anliegt

Abbildung 4. Maxi-Sicherung

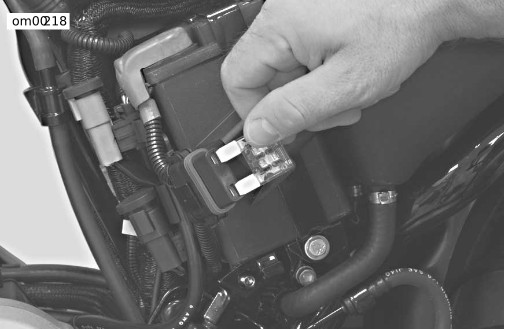

Abbildung 5. Austausch der Maxi-Sicherung: Sportster-Modelle
