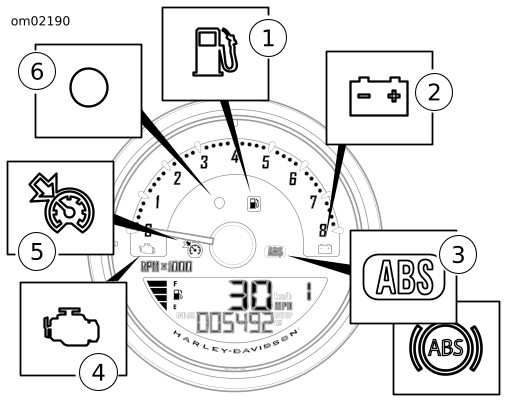

Blinkt: Siehe Abbildung 1. Bei Fahrzeugen mit ABS beginnt die ABS-Leuchte (3) zu blinken, wenn das Fahrzeug eingeschaltet wird. Die blinkende Leuchte zeigt an, dass sich das System im Selbstdiagnosemodus befindet. Siehe Tabelle 1.

Sie blinkt, bis das Motorrad eine Fahrgeschwindigkeit von mehr als 5 km/h (3 mph) erreicht hat. Das ABS ist nicht betriebsbereit, solange die Leuchte leuchtet. Siehe Sicherheit geht vor → Antiblockiersystem (ABS).

Leuchtet: Kontinuierliches Aufleuchten der Leuchte zeigt eine Fehlfunktion des ABS an. Das ABS-System wird deaktiviert, und die Bremsen funktionieren wie in einem Fahrzeug ohne ABS. Einen Harley-Davidson-Händler aufsuchen, um die Wartung durchführen zu lassen.

Siehe Abbildung 1. Die Batterielade-Kontrollleuchte (2) zeigt an, ob die Batterie überladen oder nicht ausreichend geladen ist. Siehe Wartung und Schmierung → Batterie.

Wenn die Leuchte nicht ausgeht, Kontakt mit einem Harley-Davidson-Händler aufnehmen.

Siehe Abbildung 1. Die Warnleuchte Motorelektronik (4) zeigt an, ob Motor/Motor-Management-System normal funktioniert. Die Farbe der Warnleuchte Motorelektronik ist orange.

Wenn die Zündung EINGESCHALTET ist, leuchtet die Warnleuchte Motorelektronik solange auf, bis der Motor angelassen wird. Zu diesem Zeitpunkt führt das Motor-Management-System eine Reihe von Selbstdiagnoseprüfungen aus. Siehe Tabelle 1.

Wenn die Leuchte aktiviert bleibt, ist eine Servicemaßnahme erforderlich.

Siehe Abbildung 1. Das Geschwindigkeitsregelungssymbol (5) zeigt den Status der Geschwindigkeitsregelung an. Siehe Tabelle 1.

Orange: Bei eingeschalteter Geschwindigkeitsregelung leuchtet die Geschwindigkeitsregelungs-Kontrollleuchte orange.

Grün: Sobald die Reisegeschwindigkeit eingestellt und erreicht wurde, leuchtet die Kontrollleuchte grün.

Siehe Abbildung 1. Die Warnleuchte „Kraftstoffstand niedrig“ (1) zeigt an, dass der Kraftstoff im Kraftstofftank unter den Reservestand abgefallen ist. Die Farbe der Warnleuchte „Kraftstoffstand niedrig“ ist orange. Siehe Technische Daten → Technische Daten → Füllmengen.

Die Warnleuchte „Kraftstoffstand niedrig“ erlischt, wenn ausreichend Kraftstoff im Tank ist, der Zündschalter betätigt wurde und das Motorrad in Bewegung ist. Falls die Warnleuchte „Kraftstoffstand niedrig“ in gleichmäßigem Takt blinkt, Kontakt mit einem Harley-Davidson-Händler aufnehmen.

Siehe Abbildung 1. Die Sicherheitsstatusleuchte (6) leuchtet auf, wenn das Sicherheitssystem scharfgeschaltet ist. Siehe SICHERHEITSSYSTEM → Sicherheitssystem.

Falls die Leuchte kontinuierlich aufleuchtet, Kontakt mit einem Harley-Davidson-Händler aufnehmen.
