Boussole et indicateur de direction sur la carte
Voir Figure 1. La boussole est affichée dans le coin supérieur droit de la carte. L'indicateur de direction est affiché dans le coin supérieur droit de la carte. Les icônes fonctionnent différemment selon le réglage d'orientation de la carte (vers le nord ou dans la direction du véhicule).
REMARQUE
L'aiguille de la boussole est divisée en deux parties. La partie rouge de l'aiguille pointe vers le nord. La partie blanche de l'aiguille pointe vers le sud.
Nord vers le haut : la carte est toujours orientée vers le nord (haut de l'écran). La boussole pointe toujours vers le haut (nord).
Direction : l'écran directionnel fonctionne désormais comme une boussole traditionnelle : le haut de l'écran affiche la direction à suivre et l'aiguille rotative indique le Nord.
REMARQUE
Sur les autres écrans, le système affiche la direction actuelle du véhicule dans la barre d'état.
Boussole complète
Une boussole complète peut également être affichée pour indiquer la direction du véhicule.
- Avec la carte affichée, sélectionner le bouton d'options.
- Voir Figure 2. Sélectionner Compass (Boussole).
REMARQUE
- Dans les zones géographiques qui ne prennent pas en charge les fonctions de navigation ou de carte sur la radio 6.5, appuyer sur le commutateur NAVIGATION de la face avant pour afficher la boussole complète.
- La moto doit rouler pour que la direction actuelle puisse être déterminée. Si la direction actuelle est inconnue, la boussole complète affiche un point d'interrogation.

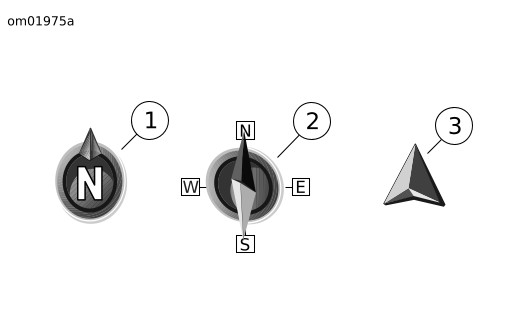

| 1 | Boussole vers le nord |
| 2 | Boussole de direction |
| 3 | Indicateur de direction du véhicule |
Figure 1. Boussole/indicateur de direction du véhicule

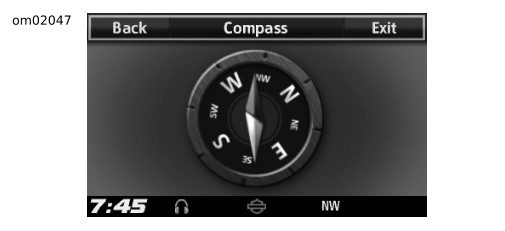

Figure 2. Boussole
