Afficher la carte (à l'aide du commutateur de la face avant) : appuyer sur le commutateur NAVIGATION de la face avant de la radio pour afficher le menu de navigation. Appuyer à nouveau sur le commutateur NAVIGATION pour basculer entre le menu de navigation et la carte.
Afficher la carte (à l'aide des menus) : sélectionner Home (Accueil) > Nav > Map (Carte).
Afficher la carte (à l'aide de la reconnaissance vocale) : Appuyer sur le commutateur RECONNAISSANCE VOCALE. Dire SHOW MAP (MONTRER CARTE) dans le microphone.
Options de carte : sélectionner le bouton d'options pour afficher le menu d'options de navigation.
Champs d'information : sélectionner le champ d'information de gauche ou de droite pour modifier les informations affichées dans ces champs.
Source audio active : sélectionner la barre pour accéder à l'écran de la source audio active (tuner ou appareil multimédia). Maintenir enfoncé le commutateur NAVIGATION de la face avant de la radio pour activer ou désactiver le champ de source audio.
Indication sur le prochain tournant : permet d'afficher la distance jusqu'au prochain tournant et des informations sur ce dernier. Appuyer sur le champ pour obtenir des instructions ou éviter une prochaine route.
REMARQUE
Voir Navigation → Modifier l'affichage de la carte pour d'autres réglages de l'affichage de la carte.

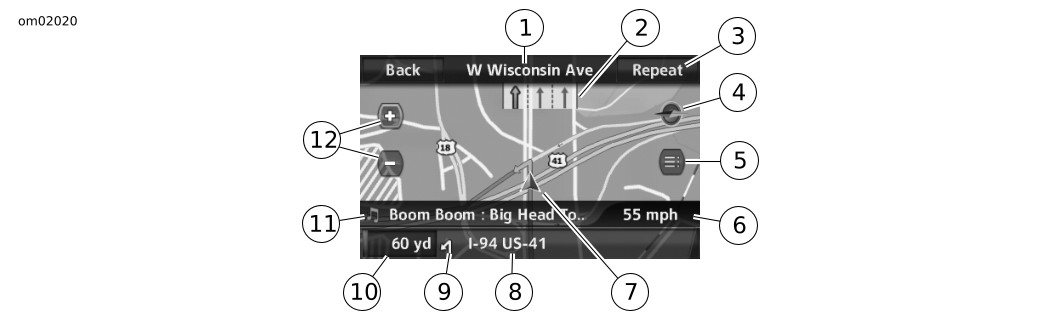

| 1 | Rue actuelle |
| 2 | Indication de file |
| 3 | Répéter l'instruction vocale |
| 4 | Boussole |
| 5 | Options de carte/navigation |
| 6 | Champ d'information de droite |
| 7 | Indicateur de direction/icône de position actuelle |
| 8 | Indication sur le prochain tournant |
| 9 | Manœuvre au prochain tournant |
| 10 | Distance jusqu'au prochain tournant |
| 11 | Champ d'information de gauche (ou source audio active) |
| 12 | Commandes de zoom |
Figure 1. Carte de navigation
Tableau 1. Composants de la carte
ICÔNE | COMPOSANT | DESCRIPTION |
|---|---|---|
 | Drapeau jaune | Point de cheminement (destination intermédiaire) |
 | Drapeau à carreaux | Destination |
 | Ligne orange vif | Itinéraire actif en surbrillance |
 | Ligne vert vif | Trace enregistrée |
 | Légende bleue | Point d'intérêt (agrandi) |
 | Point bleu | Point d'intérêt (réduit) |
 | Flèches dans des cases | Indication de file (les flèches oranges plus grandes correspondent aux files suggérées) |
 | Panneaux signalétiques | Indiquent le numéro de l'autoroute ou le nom de la route |
Tableau 2. Routes et voies de transport
COMPOSANT | DESCRIPTION |
|---|---|
Ligne bleue | Ferry |
Ligne en pointillés (gris/blanc) | Voies ferrées |
Ligne jaune-orange (épaisse) | Autoroute ou route à péage |
Ligne rouge | Pont ou passage supérieur |
Ligne blanche | Route secondaire |
Ligne jaune (d'épaisseur moyenne) | Axe routier principal |
Tableau 3. Terrain
COULEUR | DESCRIPTION |
|---|---|
Bleu | Eau |
Gris clair | Aéroport/port maritime |
Gris foncé | Zone industrielle/commerciale |
Vert clair | Parc |
Vert foncé | Forest |
Orange | Désert |
Rouge | Hôpital/établissement médical |
Jaune | Montagne ou désert |
