Vérification du niveau du liquide de refroidissement dans la bouteille de liquide de refroidissement
| 1. | Ouvrir la selle. | |
| 2. | VRSCF : Déposer les couvercles latéraux avant. Voir Maintenance et lubrification → Couvercles latéraux avant : Modèles VRSCF. | |
| 3. | Voir Figure 1. Retirer le couvercle de la boîte à air en tournant la fixation à anse d'un quart de tour dans le sens antihoraire. Retirer le couvercle de la boîte à air des trous de repère avant. | |
 AVERTISSEMENTNe pas desserrer ou déposer le bouchon de pression lorsque le système de refroidissement est chaud. Le système de refroidissement est sous pression, et un jet brûlant de vapeur et de liquide de refroidissement peut s’échapper du bouchon de pression, ce qui pourrait provoquer des brûlures graves. Laisser refroidir le véhicule avant de procéder à l’entretien du système de refroidissement. (00091c) | ||
| 4. | Voir Figure 2. Vérifier le niveau du liquide de refroidissement dans la bouteille de liquide de refroidissement, le liquide de refroidissement étant froid avec la moto sur la béquille latérale. | |
| 5. | Si le niveau est inférieur à la ligne plein à froid (« COLD FULL »), retirer le bouchon de la bouteille de liquide de refroidissement en tirant sur la languette et ajouter du liquide GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT jusqu'à ce que le niveau atteigne ce repère. REMARQUE Le produit GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT (LIQUIDE DE REFROIDISSEMENT ET ANTIGEL GENUINE HARLEY-DAVIDSON EXTENDED LIFE) est dilué au préalable et prêt à être utilisé tel quel. NE PAS ajouter d'eau. | |
| 6. | Remettre le capuchon sur la bouteille de liquide de refroidissement. | |
| 7. | Installer le couvercle de la boîte à air. Fixer le couvercle en position en tournant la fixation à anse d'un quart de tour dans le sens horaire. | |
| 8. | VRSCF : Installer les couvercles latéraux avant. Voir Maintenance et lubrification → Couvercles latéraux avant : Modèles VRSCF. REMARQUE Si la bouteille de liquide de refroidissement est vide lorsque le moteur est froid, il se peut que de l'air ait été aspiré dans le système de refroidissement. Remplir le système avec le liquide de refroidissement et purger tout air piégé. Consulter un concessionnaire Harley-Davidson agréé pour l’entretien. |
AVIS
Nettoyer régulièrement la surface d'admission du radiateur. Des feuilles et autres débris peuvent s’accumuler sur la surface du radiateur et nuire à son bon fonctionnement, voire entraîner une surchauffe et endommager le véhicule. (00197d)

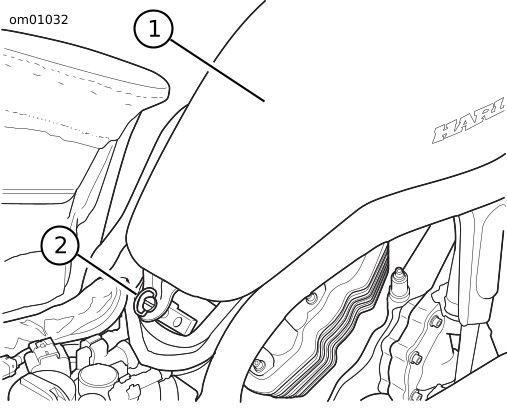

| 1 | Couvercle de la boîte à air |
| 2 | Fixation à anse |
Figure 1. Cache-boîte à air

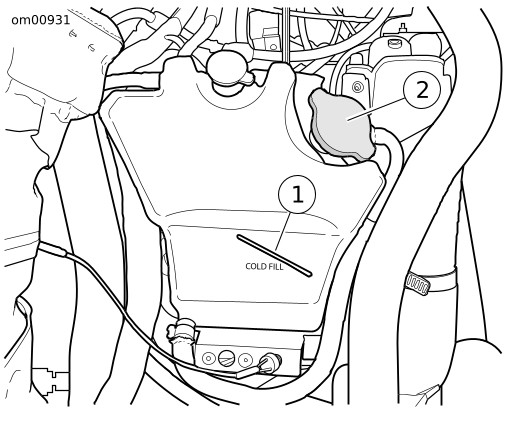

| 1 | Ligne plein à froid (COLD FULL) |
| 2 | Bouchon |
Figure 2. Bouteille de liquide de refroidissement
