Voir Figure 1. L’unité GPS 660 Road Tech™ zumo^® fournit des cartes et des instructions audio pour la navigation pendant la conduite. L’unité est chargée avec des destinations des installations de Harley-Davidson, des concessionnaires et autres lieux d’intérêt. Elle peut être personnalisée avec le lieu de la maison et des destinations favorites.

Les routes, les cartes et les journaux de bord peuvent être partagés avec d’autres en connectant l’unité à un ordinateur ou en utilisant une carte microSD avec l’unité. Des plans de randonnée peuvent aussi être créés, partagés et téléchargés dans l’unité GPS à partir du planificateur de randonnée sur www.harley-davidson.com.

Consulter l’aide sur l’écran et le Manuel du propriétaire du Road Tech zumo 660 pour configurer et utiliser l’unité GPS.

REMARQUE

Les fonctions de trafic ne sont pas actives sur l’unité GPS. Des récepteurs de trafic et des services de souscription peuvent être achetés pour l’unité GPS auprès de Garmin International, Inc.
Les fichiers de lecteur multimédia sur l’unité GPS ne seront pas reproduits par les haut-parleurs du véhicule.

Installation

REMARQUE

Installer la pile avant d’utiliser l’unité GPS pour la première fois. Consulter le Manuel du propriétaire Road Tech zumo 660 pour l’installation de la pile.
La ventouse et le câble d’alimentation fournis avec le système sont conçus uniquement pour être utilisés dans les voitures. Consulter le Manuel du propriétaire du Road Tech zumo 660 pour son utilisation correcte dans une voiture.

Voir Figure 1. Retirer le capuchon d’étanchéité de son berceau.
Introduire le fond de l’unité GPS dans le berceau.
Installer en position la partie supérieure de l’unité GPS avec un déclic.

Dépose

Retirer l’unité GPS lorsque la moto n’est pas utilisée pour empêcher le vol ou les dommages.

Voir Figure 1. Appuyer sur le bouton de dégagement sur le côté du berceau.
Retirer l’unité GPS du berceau.
Installer le capuchon d’étanchéité avec un déclic sur la monture du berceau.
Ranger l’unité dans un lieu sûr.

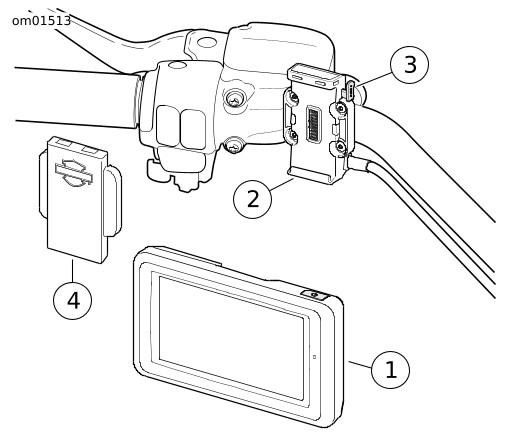

1	Unité GPS
2	Berceau
3	Bouton de dégagement
4	Bouchon d’étanchéité

Figure 1. Unité de GPS Road Tech zumo 660

Allumer/éteindre l’unité GPS

Avec l’unité GPS installée, tourner le bouton de l’interrupteur d’allumage à la position allumage (IGNITION) ou accessoire (ACC) pour mettre en marche l’unité. Si le bouton est mis en position d’arrêt (OFF) ou de fourche verrouillée (FORK LOCK), l’unité GPS s’arrête au bout de 30 secondes. L’unité peut aussi être utilisée avec son alimentation de pile en appuyant sur le bouton d’alimentation en haut de l’unité GPS.

Réglage du volume

Pour écouter les instructions orales par les haut-parleurs du véhicule, mettre en marche la radio. L’unité GPS interrompt la radio lorsque les instructions orales sont reproduites. Le volume de la radio et le volume de la voix sont ajustés indépendamment. Pour ajuster ou mettre en sourdine le volume de l’unité GPS ou de la radio, voir Tableau 1.

Tableau 1. Réglage du volume : Unité GPS

ACTION	RÉGLAGE
Ajuster le volume de la radio.	Alors que la radio est jouée avec les haut-parleurs, appuyer sur le commutateur +/AUDIO/- vers le haut ou vers le bas.
Ajuster le volume de l’unité GPS.	Lorsque les instructions orales sont reproduites avec les haut-parleurs, appuyer sur le commutateur +/AUDIO/- vers le haut ou vers le bas. Le volume peut aussi être ajusté en utilisant l’écran de commande de volume dans l’unité GPS. Le commutateur +/AUDIO/- n’affecte pas les réglages de volume dans l’unité GPS.
Reproduction des instructions orales de l’unité GPS seulement	Alors que la radio est jouée avec les haut-parleurs, appuyer sur le commutateur +/AUDIO/- vers le bas jusqu’à ce que le volume de la radio soit mis en sourdine.
Reproduction de la radio seulement, sans interruption causée par l’unité GPS	Sur l’unité GPS, appuyer sur l’icône du volume. Sélectionner Sourdine pour arrêter la sortie audio de l’unité GPS.

Commutateur de haut-parleur (SPKR)

Voir Tableau 2. Le réglage du commutateur de haut-parleur (SPKR) affecte la façon dont les instructions orales de l’unité GPS sont écoutées.

Tableau 2. Réglages du commutateur de haut-parleur (SPKR) : Unité GPS

RÉGLAGES DU COMMUTATEUR	FONCTIONNEMENT
Vers l’avant	La radio et l’unité GPS sont reproduites uniquement par les écouteurs.
Centre	La radio est reproduite par les haut-parleurs. L’unité GPS est reproduite par les écouteurs.
Vers l’arrière	La radio et l’unité GPS sont reproduites par les haut-parleurs.

Dépannage et entretien

Voir Tableau 3 lors du dépannage des problèmes de sortie audio par les haut-parleurs. Pour dépanner les autres problèmes avec l’unité GPS, se reporter à l’aide d’écran et au manuel du propriétaire du Road Tech zumo 660.

Consulter un concessionnaire Harley-Davidson pour tout entretien ou toute pièce. Bien noter que certaines pièces sont disponibles uniquement auprès de Garmin International, Inc. Harley-Davidson ne peut pas certifier la disponibilité des dispositifs ou accessoires qui sont vendus ou réparés exclusivement par Garmin International, Inc.

Pour obtenir des accessoires supplémentaires, une documentation, un information sur la garantie ou une aide à la clientèle pour l’unité GPS, consulter www.garmin.com ou contacter Garmin International, Inc. au 800-800-1020.

Tableau 3. Dépannage : Unité GPS

PROBLÈME	SOLUTION POSSIBLE
Pas d’audio des instructions orales	Lorsque les instructions orales sont reproduites (la radio s’arrête), appuyer vers le bas sur le commutateur +/AUDIO/- pour augmenter le volume de l’unité GPS. Régler le volume pour l’unité GPS. Appuyer sur le commutateur de haut-parleur (SPKR) dans le carénage intérieur pour l’amener en position complètement arrière.
Audio des instructions orales trop faible ou trop fort	Lorsque les instructions orales sont reproduites (la radio s’arrête), appuyer vers le haut ou vers le bas sur le commutateur +/AUDIO/- pour ajuster le volume. Régler le volume pour l’unité GPS.
