Dépose
- Écarter le revêtement de la selle à la base de l’appui-dos pour exposer les deux tiges de support à ressort.
- Voir Figure 1. Avec les deux mains, serrer ces supports l’un contre l’autre.
- Tirer l’appui-dos vers le haut pour le libérer du support.
Installation
- Écarter les pans de l’ouverture de la selle pour exposer le support de l’appui-dos.
- Serrer les supports d’appui dos à ressort l’un contre l’autre.
- Voir Figure 2. Engager les tiges de l’appui-dos dans le support. Sélectionner l’un des trois trous de réglage de hauteur.
- Vérifier que la selle est fermement maintenue par le support.
REMARQUE
L’appui-dos est monté sur ressort afin de permettre au passager d’enfourcher la moto et d’en descendre facilement.
Réglage
Réglage de la hauteur : Sélectionner l’une des trois séries de trous dans le support pour ajuster le dossier au conducteur.
Réglage de (l’angle de) l’inclinaison : Rechercher la vis d’arrêt derrière l’œillet à l’arrière du dossier. Pour régler l’angle en fonction du conducteur, utiliser une clé Allen de 3/16 pouce pour desserrer, ajuster et serrer la vis afin de régler l’angle du dossier.
| 1 | Bras de soutien |
| 2 | Ressort |

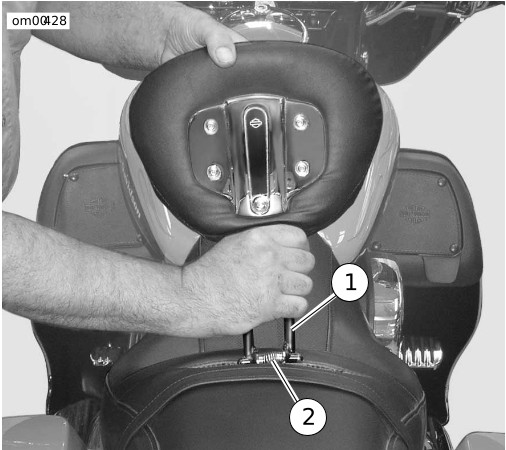

Figure 1. Installation de l’appui-dos du conducteur :
FLHTCUSE3
| 1 | Selle |
| 2 | Support de montage |
Figure 2. Support de montage de l’appui-dos du conducteur FLHTCUSE3
