L’ensemble du phare utilise une lampe halogène à iode remplaçable séparée pour les feux de routes et les feux de croisement. Consulter le Spécifications → Spécifications : Modèle FLHTCUSE de 2006 → Tableau des ampoules : FLHTCUSE 2006 et un manuel d’entretien pour de plus amples détails.
Pour remplacer les ampoules :
- Voir la Figure 1. Retirer la petite fixation et la porte du phare.
- Voir la Figure 2. Retirer les 3 vis et l’anneau de retenue du réflecteur/diffuseur (1).
- Soutenir le réflecteur/diffuseur et retirer les connecteurs de faisceau de fils des connecteurs d’ampoule.
- Tourner le connecteur d’un quart de tour pour retirer une ampoule du réflecteur/diffuseur.
- Tourner d’un quart de tour une nouvelle ampoule pour la verrouiller dans le réflecteur/diffuseur et raccorder les connecteurs du faisceau de fils aux connecteurs d’ampoule.
- Relever le réflecteur/diffuseur jusqu’à l’anneau de réglage en appareillant les languettes carrés et les renfoncements carrés de l’anneau.
- Aligner les trois languettes de l’anneau de retenue avec les trous filetées sur l’anneau de réglage, puis serrer pour immobiliser le réflecteur/diffuseur.
- Remettre en place la porte du phare et serrer la fixation.
REMARQUE
Consulter la section Maintenance et lubrification → Alignement du phare : FLHTCUSE si la lumière du phare doit être ajustée.
AVIS
Lorsqu’il faut remplacer l’ampoule, n’utiliser que l’unité de phare scellé ou l’ampoule spécifiée, en vente auprès d’un concessionnaire Harley-Davidson. Un phare scellé ou une ampoule d’une puissance inadéquate risque de provoquer des problèmes au niveau du circuit de charge. (00209a)
AVIS
Ne jamais toucher l'ampoule à quartz. Les traces de doigts attaquent le verre et diminuent la durée de vie de l’ampoule. Manipuler l'ampoule avec un papier ou un chiffon propre et sec. Sinon, cela risque d’endommager l’ampoule. (00210b)
AVERTISSEMENTManipuler l'ampoule avec précaution et porter des lunettes de protection. L’ampoule contient du gaz sous pression, lequel pourrait causer des blessures graves aux yeux s’il n’est pas manipulé avec soin. (00062b)

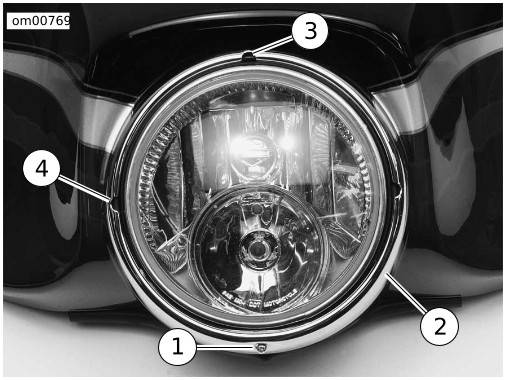

| 1 | Fixation |
| 2 | Porte de phare (anneau chromé) |
| 3 | Réglage vertical |
| 4 | Réglage horizontal |
Figure 1. Porte de phare : FLHTCUSE

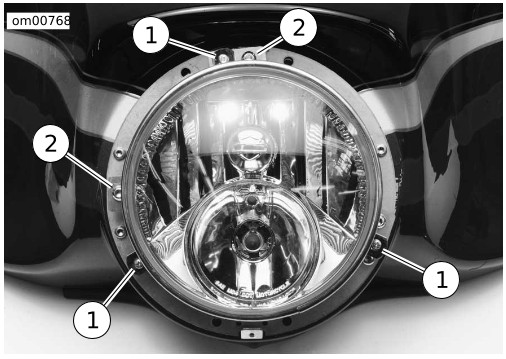

| 1 | Fixation de l’anneau de retenue |
| 2 | Vis de réglage du phare |
Figure 2. Anneau de retenue du phare : FLHTCUSE
