Indicateur de vitesse
AVERTISSEMENT
Conduire à des vitesses appropriées à la route et aux conditions existantes, et ne jamais dépasser la limite de vitesse affichée. Une vitesse excessive risque d’entraîner une perte de contrôle du véhicule pouvant causer la mort ou des blessures graves. (00008a)
Voir la Figure 1. L’indicateur de vitesse enregistre les miles à l’heure (mi/h) ou, sur les modèles internationaux, les kilomètres à l’heure (km/h).
L’indicateur de vitesse est équipé d’un seul écran d’affichage pour le compteur kilométrique, les deux compteurs de trajet et l’indicateur de renversement.
Voir la Figure 2. Appuyer sur le bouton de fonction de l’indicateur de vitesse pour changer le mode d’affichage du cadran de l’indicateur de vitesse soit en compteur kilométrique soit en compteur de trajet.
Compteur kilométrique
Voir la Figure 1. Le compteur kilométrique enregistre le nombre de kilomètres/miles parcourus par le véhicule. Le compteur kilométrique peut afficher le kilométrage lorsque la moto est en marche ou arrêtée en appuyant sur le bouton de fonction. Il n’est pas nécessaire de mettre la moto en marche pour vérifier le compteur kilométrique.
Compteur de trajet
Utiliser le compteur de trajet A ou le compteur de trajet B pour enregistrer le nombre de kilomètres/miles parcourus lors d’un voyage ou entre deux pleins de carburant. L’interrupteur à clé d’allumage/phare doit être en position allumage (IGNITION) ou accessoire (ACCESSORY) pour visualiser ou remettre à zéro les compteurs de trajet.
Voir la Figure 1. Pour visualiser le compteur de trajet, appuyer sur le bouton de fonction jusqu’à ce que A ou B soit affiché en haut à gauche de la fenêtre du compteur kilométrique.
Pour remettre à zéro un compteur de trajet, appuyer sur le bouton de fonction pour sélectionner le compteur de trajet à remettre à zéro. Appuyer sur le bouton de fonction et le maintenir enfoncé pendant 2 à 3 secondes jusqu’à ce que le compteur de trajet soit remis à zéro.
AVIS
Ne jamais essayer de trafiquer ni de modifier le compteur kilométrique. Cela est interdit par la loi. Toute falsification ou modification du compteur kilométrique d’un véhicule risque d’entraîner des dommages matériels. (00160a)
Indicateur de renversement
AVERTISSEMENT
Si un renversement se produit, vérifier le bon fonctionnement de toutes les commandes. La limitation des mouvements des commandes peut affecter la performance des freins ou de l’embrayage ou la possibilité de changer de vitesse, ce qui peut entraîner une perte de contrôle du véhicule et causer la mort ou des blessures graves. (00350a)
Si la moto était renversée, le mot « tip » (renversement) serait affiché dans la fenêtre du compteur kilométrique. Le moteur ne démarrera pas tant qu’il ne sera pas réarmé. Pour réinitialiser, cycler l’interrupteur à clé d’allumage/phare selon la séquence ALLUMAGE – ARRÊT – ALLUMAGE.
Compte-tours
AVIS
Voir la section CONSIGNES D'UTILISATION. Ne pas faire tourner le moteur plus vite que le régime maximum indiqué dans la section FONCTIONNEMENT (zone rouge du compte-tours). Baisser le nombre de tr/min en passant à une vitesse supérieure ou en réduisant les gaz. Ne pas suivre cette consigne risque de provoquer des dommages matériels. (00159a)
Voir la Figure 1. Le compte-tours mesure la vitesse du moteur en tours/minute (tr/min).
1Indicateur de vitesse
2Compteur kilométrique/compteur de trajet
3Compte-tours
Figure 1. Indicateur de vitesse/compte-tours : FLHRSE3

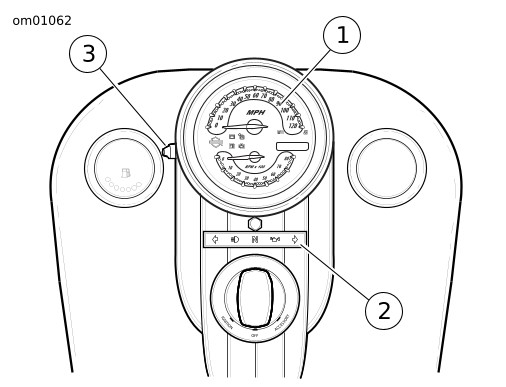

1Indicateur de vitesse/compte-tours
2Indicateurs lumineux
3Bouton de fonction
Figure 2. Instruments : FLHRSE3
