Généralités
Voir Figure 2. Un numéro de série unique de 17 caractères, ou numéro d’identification de véhicule (VIN), est attribué à chaque moto. Voir Tableau 1.
Emplacement
Voir Figure 1. Les 17 caractères du VIN sont gravés sur le côté droit du cadre près de la colonne de direction. Dans certains marchés, une étiquette VIN imprimée est également attachée au tube descendant avant.
VIN abrégé
Un VIN abrégé, indiquant le modèle de véhicule, le type de moteur, l’année de modèle et le numéro de séquence, est gravé sur le côté gauche du carter moteur, entre les cylindres du moteur.
REMARQUE
Toujours fournir le numéro complet d’identification de véhicule (VIN) à 17 chiffres lors de la commande de pièces ou en cas de questions concernant la moto.
1VIN gravé
2Étiquette VIN
Figure 1. Emplacements du VIN

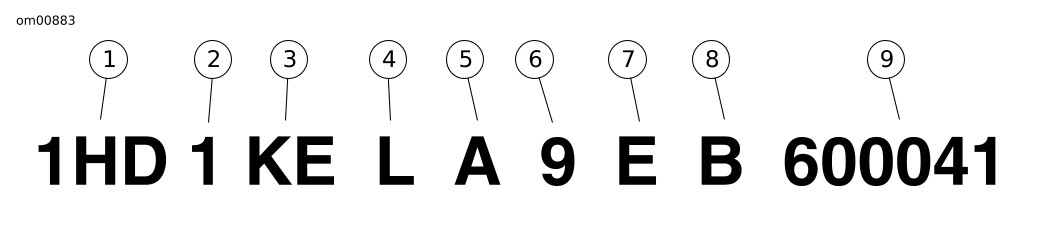

Figure 2. VIN typique des Harley-Davidson : Modèles Touring de 2014
Tableau 1. Décomposition du VIN des Harley-Davidson : Modèles Touring de 2014
POSITION
DESCRIPTION
VALEURS POSSIBLES
1
Identificateur mondial du fabricant
1HD = Fabriqué initialement pour être vendu aux États-Unis
5HD = Fabriqué initialement pour être vendu hors des États-Unis
932 = Initialement fabriqué au Brésil et vendu uniquement dans ce marché
MEG = Initialement fabriqué en Inde et vendu uniquement dans ce marché
2
Type de moto
1 = Moto lourde (901 cm3 et plus large)
3
Modèle
Voir le tableau des codes de VIN des modèles
4
Type de moteur
M = 1 690 cm3 Twin Cam 103™, refroidi par air, à sortie élevée, à injection de carburant
L = 1 690 cm3 Twin Cam 103™, Twin-Cooled™, à sortie élevée, à injection de carburant
5
Étalonnage/configuration, introduction
Introduction normale
1 = Américain (USA)
3 = Californie (CAL)
A = Canada (CAN)
C = HDI
E = Japon (JPN)
G = Australie (AUS)
J = Brésil (BRZ)
L = Asie-Pacifique (APC)
N = Inde (IND)
Milieu d’année ou introduction spéciale
2, 4 = Américain (USA)
5, 6 = Californie (CAL)
B = Canada (CAN)
D = HDI
F =Japon (JPN)
H = Australie (AUS)
K = Brésil (BRZ)
M = Asie-Pacifique (APC)
P = Inde (IND)
6
Chiffre de contrôle VIN
Peut être de 0 à 9 ou X
7
Année de modèle
E = 2014
8
Usine de montage
B = York, PA USA
D = H-D Brésil-Manaus, Brésil (CKD)
N = Haryana (Inde) (Bawal, district de Rewari)
9
Numéro de séquence
Variable
Tableau 2. Codes VIN des modèles : Modèles Touring de 2014
CODE
MODÈLE
CODE
MODÈLE
FB
FLHR Road King®
KE
FLHTK Ultra Limited
FR
FLHRC Road King® Classic
KN
FLHTK Ultra Limited Shrine
KB
FLHX Street Glide®
FC
FLHTCU Electra Glide® Ultra Classic®
KP
FLHX Street Glide® Shrine
KS
FLHTCU TC Electra Glide® Ultra Classic® Twin-Cooled™
KR
FLHXS Street Glide® Spécial
