Outils spéciaux
| Description | Numéro de pièce | Qté |
|---|---|---|
| AIR SUSPENSION PUMP AND GAUGE (JAUGE ET POMPE DE SUSPENSION PNEUMATIQUE) | HD-34633 | 1 |
Voir Tableau 1. Le modèle est équipé d’une suspension pneumatique arrière réglable. La pression d’air peut être ajustée dans les amortisseurs arrières pour se conformer aux exigences de charge, le style de conduite et le confort personnel.
- Déposer le couvercle côté droit.
- Voir Figure 1. Retirez le bouchon de la valve pneumatique situé derrière l’amortisseur.
- Rajoutez toujours 21–35 kPa (3–5 psi) un peu de pression à la pression existante avant de laisser échapper l’air du système pour empêcher l’huile de couler par la valve pneumatique. NE JAMAIS dépasser 345 kPa (50 psi) .
- Ne pas dépasser le GVWR ou le GAWR maximum.
- Fixez AIR SUSPENSION PUMP AND GAUGE (JAUGE ET POMPE DE SUSPENSION PNEUMATIQUE) (Numéro de pièce :HD-34633) à la soupape d’air. Remplissez ou évacuez l’air de l’amortisseur à la pression spécifiée pour votre charge.
- Installer le capuchon sur la valve pneumatique.
- Poser le couvercle latéral droit.
REMARQUE
REMARQUE
Les pressions prescrites sont des points de départ recommandés. Ajustez la pression afin qu'elle tienne compte des conditions de charge, du style de conduite et du confort désiré. Une pression inférieure plus basse ne permet pas nécessairement une conduite plus souple. Si la pression utilisée est hors de la plage recommandée pour la charge, cela causera une réduction du mouvement disponible de la suspension et du confort du conducteur.

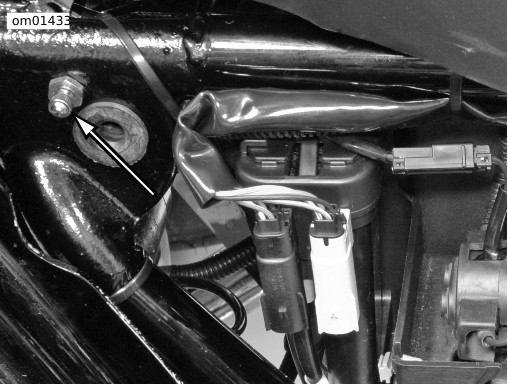

Figure 1. Valve de suspension pneumatique arrière
Tableau 1. Pression pneumatique recommandée de la
suspension arrière : Modèles Trike
CHARGE
D’AMORTISSEUR | POIDS TOTAL | PRESSION | ||
|---|---|---|---|---|
kg | lb | kPa | psi | |
Conducteur seul | jusqu’à 68 | jusqu’à 150 | 34 à 69 | 5 à 10 |
68 à 91 | 150 à 200 | 69 à 138 | 10 à 20 | |
91 à 113 | 200 à 250 | 138 à 206 | 20 à 30 | |
113 à 136 | 250 à 300 | 206 à 276 | 30 à 40 | |
plus de 136 | plus de 300 | 276 à 345 | 40 à 50 | |
Conducteur seul avec capacité pondérale de
36 kg (80 lb) | jusqu’à 68 | jusqu’à 150 | 172 à 206 | 25 à 30 |
68 à 91 | 150 à 200 | 206 à 276 | 30 à 40 | |
91 à 113 | 200 à 250 | 276 à 345 | 40 à 50 | |
plus de 113 | plus de 250 | 345 | 50 | |
Conducteur avec passager | Tous les poids | 345 | 50 | |
Poids maximum du véhicule | GVWR | 345 | 50 | |
Ne pas dépasser une pression de
l’amortisseur arrière de 345 kPa (50 psi). | ||||
