Dépose
AVIS
Lorsqu’il faut remplacer l’ampoule, n’utiliser que l’unité de phare scellé ou l’ampoule spécifiée, en vente auprès d’un concessionnaire Harley-Davidson. Un phare scellé ou une ampoule d’une puissance inadéquate risque de provoquer des problèmes au niveau du circuit de charge. (00209a)
AVERTISSEMENT
Pour éviter tout démarrage accidentel de la moto, risquant d'entraîner la mort ou des blessures graves, déposer le fusible principal avant de poursuivre. (00251b)
  1. Retirer le fusible principal. Voir Maintenance et lubrification → Fusibles et relais.
  2. Voir Figure 1. Retirer la vis et l’anneau de garniture de phare. Voir Tableau 1.
  3. Saisir le réflecteur/diffuseur de phare et comprimer les languettes de dégagement sur les côtés du connecteur d’ampoule pour retirer le connecteur des bornes embrochables.
  4. Retirer le réflecteur/diffuseur de phare et l’anneau adaptateur métallique.
  5. Tirer la gaine en caoutchouc de l’arrière du réflecteur/diffuseur.
  6. Appuyer sur les extrémités de l’attache de retenue pour la détacher des languettes de retenue à encoche et pivoter l’attache de retenue vers l’arrière.
Installation
AVERTISSEMENT
Manipuler l'ampoule avec précaution et porter des lunettes de protection. L’ampoule contient du gaz sous pression, lequel pourrait causer des blessures graves aux yeux s’il n’est pas manipulé avec soin. (00062b)
AVIS
Ne jamais toucher l'ampoule à quartz. Les traces de doigts attaquent le verre et diminuent la durée de vie de l’ampoule. Manipuler l'ampoule avec un papier ou un chiffon propre et sec. Sinon, cela risque d’endommager l’ampoule. (00210b)
1. Installer l’ampoule de rechange.
REMARQUE
La languette du côté opposé au connecteur embrochable central de l’ampoule s’installe sur l’encoche de dessus dans le réflecteur qui est orientée vers le sommet du réflecteur/diffuseur.
2. Pivoter l’attache de retenue sur l’ampoule et appuyer sur les extrémités pour les placer dans le montant de retenue.
3. Sur les modèles HDI, remplacer le feu de position si nécessaire.
a. Retirer les connecteurs embrochables du support d’ampoule.
b. Retirer le support d’ampoule du réflecteur/diffuseur.
c. Tourner l’ampoule d’un quart de tour pour la retirer et la remplacer.
d. Remplacer le support d’ampoule et brancher les connecteurs.
4. Installer la gaine en caoutchouc avec le mot TOP (haut) sur l’encoche supérieure.
5. Pousser l’anneau central vers le bas pour l’amener au niveau de la base de l’ampoule. Faire sortir l’air de la gaine afin de sceller l’alésage de la gaine à l’ampoule.
REMARQUE
L’air pénètre dans la gaine en caoutchouc et soulève l’anneau central au-dessus du bas de l’ampoule.
6. Brancher le connecteur d’ampoule sur l’ampoule.
7. Installer l’anneau adaptateur et le réflecteur/diffuseur sur la calotte de phare.
REMARQUE
  • Les deux encoches sur la circonférence de l’anneau adaptateur s’installent sur les deux renflements de la couronne de la calotte de phare.
  • Une seule languette de la circonférence du réflecteur accommode l’encoche à l’intérieur de l’anneau adaptateur.
8. Tourner l’anneau de garniture dans le sens horaire pour le verrouiller sur le réflecteur/diffuseur. Installer la vis de l’anneau de garniture et serrer.
9. Installer le fusible principal.
AVERTISSEMENT
S'assurer que tous les feux et commutateurs fonctionnent correctement avant d'utiliser la moto. La mauvaise visibilité du conducteur peut causer la mort ou des blessures graves. (00316a)
10. Mettre la clé au contact et tester le bon fonctionnement.
11. Après le montage final, aligner le phare tel que décrit dans Maintenance et lubrification → Alignement du phare.

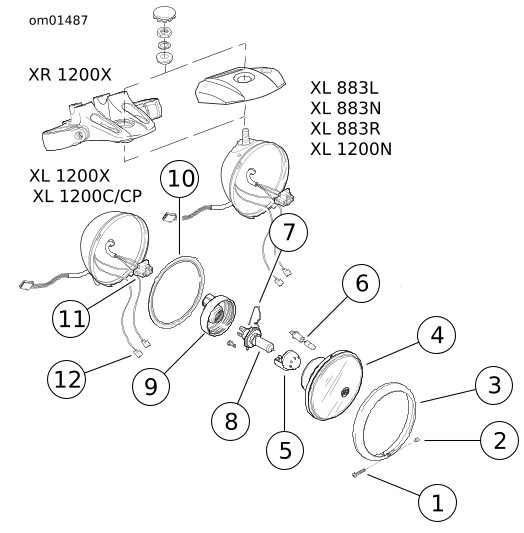

Figure 1. Ensemble de phare
Tableau 1. Légende d’ensemble de phare
No DE LÉGENDE
COMPOSANT
1
Vis
2.
Écrou
3.
Anneau de garniture
4
Diffuseur
5
Protection d’ampoule
6
Feu de position (modèles HDI)
7
Attache de fil
8
Ampoule
9
Gaine en caoutchouc
10
Anneau adaptateur
11
Connecteur [5]
12
Connecteurs de feu de position
Modèles HDI
