AVIS
Le niveau d'huile ne peut pas être mesuré avec précision sur un moteur froid. Pour une inspection avant la conduite, la moto reposant sur la béquille latérale sur une surface de niveau, l'huile doit se trouver entre les flèches de la jauge, lorsque le moteur est froid. Ne pas ajouter d'huile pour que le niveau atteigne le repère « FULL » (plein) sur un moteur FROID. (00185a)
Pour l’emplacement de la jauge, voir la Figure 1.
Dépose et remise en place du bouchon de remplissage d’huile
Positionner la moto de façon qu’elle s’appuie sur la béquille latérale sur un sol de niveau.
- Retirer le bouchon de remplissage du réservoir d’huile situé sur le côté droit du véhicule.
- Appuyer tout droit sur le bouchon de remplissage et le relâcher. Le bouchon sortira.
- Tirer le bouchon de remplissage vers le haut tout en le tournant dans le sens antihoraire d’un quart de tour comme pour le dévisser.
- Essuyer la jauge.
- Introduire la jauge dans le réservoir. Tourner le bouchon de remplissage de 1/4 de tour comme pour le visser sur le réservoir. Appuyer sur le bouchon jusqu’à ce qu’il soit au niveau du réservoir d’huile.
REMARQUE
Voir la Figure 3. Bien noter que la jauge possède une encoche large et une étroite et qu’elle ne peut être introduite dans le réservoir d’huile que d’un côté.

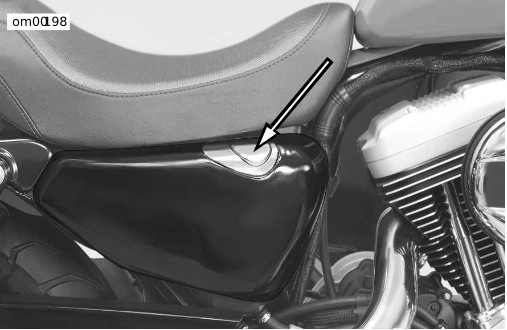

Figure 1. Emplacement de la jauge d’huile : modèles Sportster
Vérification du niveau d’huile à froid
- Positionner la moto de façon qu’elle s’appuie sur la béquille latérale sur un sol de niveau.
- Enlever le bouchon de remplissage. Essuyer la jauge. Installer à nouveau le bouchon de remplissage dans le réservoir.
- Enlever de nouveau le bouchon de remplissage et vérifier le niveau d’huile sur la jauge. Voir la Figure 2. La jauge est dotée de deux repères. Si le niveau d’huile est à une hauteur égale ou inférieure au repère inférieur, ajouter la quantité suffisante d’huile pour ramener le niveau entre les deux flèches sur la jauge. Remplacer le bouchon de remplissage.
REMARQUE
Consulter le Maintenance et lubrification → Lubrification du moteur → Huiles moteur recommandées. N’utiliser que les huiles moteur recommandées dans la section Maintenance et lubrification → Lubrification du moteur.
Vérification du niveau d’huile à chaud
- Mettre le véhicule en marche jusqu’à ce que le moteur atteigne la température de fonctionnement normale. Couper le moteur.
- Positionner la moto de façon qu’elle s’appuie sur la béquille latérale sur un sol de niveau.
- Enlever le bouchon de remplissage. Essuyer la jauge. Installer à nouveau le bouchon de remplissage dans le réservoir.
- Enlever de nouveau le bouchon de remplissage et vérifier le niveau d’huile à chaud sur la jauge. Voir la Figure 2. La jauge est dotée de deux repères. Si le niveau d’huile du réservoir se situe au même niveau ou est sous le repère inférieur, ajouter un litre (1 qt) d’huile Harley-Davidson au réservoir. Remplacer le bouchon de remplissage.
- Remettre en place le bouchon de remplissage/jauge dans le réservoir d’huile.
- Si de l’huile a été ajoutée dans l’étape 4, retirer le bouchon de remplissage et vérifier le niveau correct d’huile de moteur dans le réservoir d’huile. Ne pas remplir le réservoir d’huile au-dessus du repère supérieur sur la jauge. Remplacer le bouchon de remplissage.
REMARQUE
Consulter le Maintenance et lubrification → Lubrification du moteur → Huiles moteur recommandées. N’utiliser que les huiles moteur recommandées dans la section Maintenance et lubrification → Lubrification du moteur.
AVIS
Ne pas laisser le niveau d'huile chaude descendre au-dessous du repère Add/Fill (ajout/remplissage) indiqué sur la jauge. Ne pas suivre cette consigne risque d’entraîner des dommages matériels et/ou un mauvais fonctionnement du véhicule. (00189a)
AVIS
Ne pas trop remplir le réservoir d'huile. Cela risquerait de faire couler de l'huile dans le filtre à air, ce qui pourrait causer des dommages et/ou un dysfonctionnement de l'équipement. (00190b)
- Vérifier l’alimentation en huile moteur à chaque plein de carburant.
- Consulter le Programme de maintenance → Intervalles d'entretien régulier → Intervalles d’entretien régulier : modèles Sportster 2005. Changer l’huile aux intervalles indiqués dans des conditions d’utilisation normale à des températures chaudes ou modérées.
- Consulter la section Maintenance et lubrification → Lubrification en hiver. Les intervalles de changement d’huile devraient être plus courts par temps froid. Il en est de même lorsque la moto est conduite dans des conditions poussiéreuses.
| 1 | Repère inférieur |
| 2 | Repère supérieur (plein) |
Figure 2. Bouchon de remplissage/jauge : modèles Sportster
| 1 | Encoche large |
| 2 | Encoche étroite |
Figure 3. Encoches du bouchon de remplissage/jauge : modèles Sportster
