Dépose du siège du passager
- Déposer la vis moletée et la rondelle du haut du garde-boue arrière.
- Glisser le siège du passager derrière les écrous moletés de la selle.
Conduite sans le siège du passager
Voir Figure 1. Si l'aspect d'une selle solo vous plaît davantage, il est possible de retirer la sangle de selle. Couvrir le bossage de la vis moletée à l'aide du bouchon décoratif (4) qui se trouve sous le siège du passager.
Dépose de la selle
- Retirer le siège du passager.
- Retirer les deux écrous moletés de l’arrière de la selle.
- Soulever l'arrière de la selle. Tirer vers l'arrière pour retirer la languette de selle de la fente du cadre.
- Retirer la sangle de selle.
Installation de la selle
| 1. | Voir Figure 1. Installer la sangle de selle (3) sur les goujons de montage de selle de garde-boue. | |
| 2. | Glisser la selle vers l'avant de la moto pour engager la languette dans la fente de l'ossature du cadre (1) tout en abaissant l'arrière de la selle sur les goujons de montage de selle (2). | |
| 3. | Installer les vis moletées de montage de la selle (3). Bien serrer. | |
| 4. | Installer le siège du passager si cela est souhaité. | |
 AVERTISSEMENTAprès avoir posé la selle, essayer de la soulever afin de vérifier qu'elle est verrouillée en position. Pendant la conduite, une selle mal fixée risque de bouger et de provoquer une perte de contrôle, pouvant entraîner la mort ou des blessures graves. (00070b) | ||
| 5. | Tirer la selle et le siège du passager vers le haut pour vérifier qu'ils sont bien fixés. |
Installation du siège du passager
| 1. | Voir Figure 1. Glisser l'avant du siège du passager pour engager les encoches dans le support de siège de passager avec les écrous moletés de la selle (5). | |
| 2. | Serrer la vis moletée avec rondelle (6) pour attacher le siège du passager au garde-boue arrière. | |
| AVERTISSEMENT Après avoir posé la selle, essayer de la soulever afin de vérifier qu'elle est verrouillée en position. Pendant la conduite, une selle mal fixée risque de bouger et de provoquer une perte de contrôle, pouvant entraîner la mort ou des blessures graves. (00070b) | ||
| 3. | Tirer le siège du passager vers le haut pour vérifier qu'il est bien fixé. |
| 1 | Engager la languette |
| 2 | Vers le bas |
| 3 | Installer les écrous moletés (2) |
| 4 | Installer la bougie de garde-boue. |
| 5 | Engager les fentes dans les écrous moletés. |
| 6 | Installer la vis moletée. |

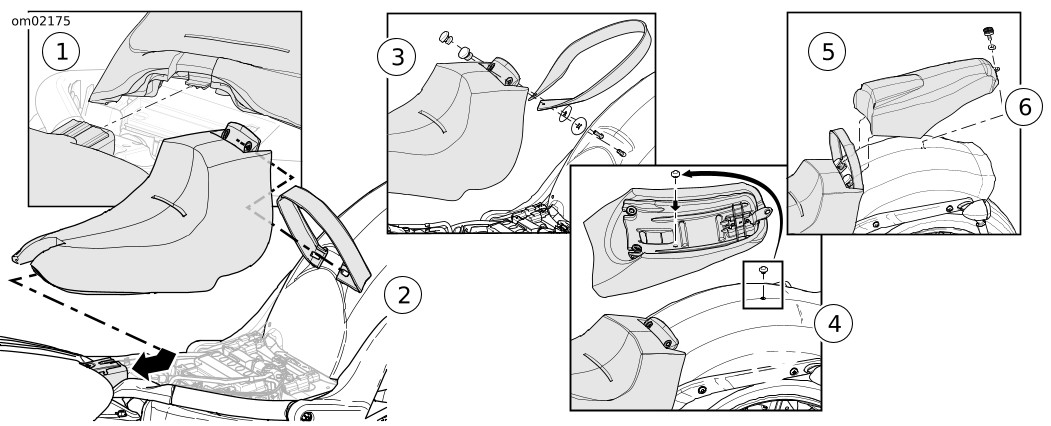

Figure 1. Installer la selle et le siège du passager.
