Généralités

AVERTISSEMENT

La fonction d'allumage automatique du phare augmente la visibilité du conducteur pour les autres usagers de la route. S'assurer que le phare est toujours allumé. La mauvaise visibilité du conducteur pour les autres usagers de la route risque d'entraîner la mort ou des blessures graves. (00030b)

Voir Tableau 1. L’interrupteur d’allumage commande les fonctions électriques de la moto.

Voir la section « VOTRE MANUEL DU PROPRIÉTAIRE » au début de ce manuel. Veiller à noter tous les numéros d’identification de votre clé à l’endroit prévu à cet effet.

REMARQUE

Les feux fonctionnent lorsque l’interrupteur se trouve en position allumage (IGN), en conformité avec la loi en vigueur dans certaines juridictions.

AVIS

Protéger votre véhicule contre le vol. Si la moto n’est pas verrouillée lorsqu’elle est en stationnement, elle risque d’être volée et/ou de subir des dommages matériels. (00151b)

AVERTISSEMENT

Ne pas faire fonctionner le véhicule avec la fourche verrouillée. Le verrouillage de la fourche limite la capacité de braquage de la moto, ce qui risque d'entraîner la mort ou des blessures graves. (00035a)

AVIS

Ne pas lubrifier les serrures à barillets avec des lubrifiants à base de pétrole ou avec du graphite car cela risque d’endommager les serrures. Les serrures risqueraient alors de ne plus fonctionner. (00152a)

Tous les modèles sauf FXS/FXCWC

Voir Figure 1. L’interrupteur à clé se situe sur le tableau de bord sur le haut du réservoir de carburant.

Déverrouiller : Pour déverrouiller la fourche, insérer la clé de contact et tourner dans le sens horaire pour la mettre en position déverrouillée (UNLOCK). Retirer la clé de contact avant de faire fonctionner la moto. Si la clé n’est pas retirée, elle risque en effet de tomber lors de la mise en conduite.

Utiliser : Tourner le l’interrupteur à la position souhaitée. Voir Tableau 1 pour les fonctions de l’interrupteur à clé.

Verrouiller : L’interrupteur d’allumage peut seulement être verrouillé dans la position arrêt (OFF) ou accessoire (ACC). Pour verrouiller l’interrupteur à clé, soulever le couvercle de l’interrupteur, insérer la clé et tourner la clé dans le sens antihoraire en position verrouillée (LOCK).

AVIS

Mettre l'interrupteur d'allumage en position arrêt (OFF) avant de verrouiller la moto. Si l'interrupteur est laissé sur la position accessoire (ACC), cela maintiendra les voyants lumineux allumés et entraînera la décharge de la batterie. (00492b)

1	Position verrouillée
2	Position déverrouillée
3	Couvercle de commutateur ouvert
4	Allumage (IGN)
5	Arrêt (OFF) (verrouillé)
6	Accessoire (ACC) (verrouillé)

Figure 1. Interrupteur d’allumage : Modèles Softail (sauf FXS/FXCWC)

Modèles FXS/FXCWC

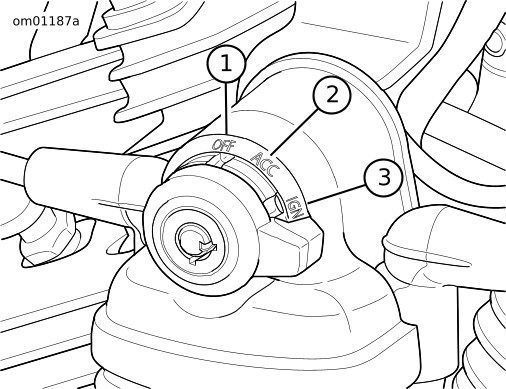

Voir Figure 2. L’interrupteur d’allumage se situe sur le côté gauche du véhicule entre les cylindres du moteur.

Déverrouiller : Insérer la clé et tourner dans le sens horaire pour déverrouiller la gâchette à pouce. Retirer la clé pendant la conduite. La conduite avec une clé attachée à une chaînette ou un porte-clés peut causer des dommages de la surface esthétique de la bobine d’allumage.

Utiliser : Utiliser la gâchette à pouce pour sélectionner les positions accessoire (ACC) ou allumage (IGN). Voir Tableau 1 pour les fonctions de l’interrupteur à clé.

Verrouiller : Amener la gâchette à pouce à la position arrêt (OFF). Insérer la clé et tourner dans le sens antihoraire pour verrouiller la gâchette à pouce. Retirer la clé.

1	Arrêt (OFF)
2	Accessoire (ACC)
3	Allumage (IGN)

Figure 2. Interrupteur d’allumage : Modèles FXS/FXCWC

Tableau 1. Positions de l’interrupteur d’allumage : Modèles Softail

POSITION DE L’INTERRUPTEUR	FONCTION
Arrêt (OFF)	L’allumage, l’éclairage et les accessoires sont hors tension.
Accessoires (ACC)*	Les accessoires sont en marche. Les feux de détresse peuvent être activés. Les voyants du tableau de bord sont allumés. Le commutateur de phare peut être mis en position de feu de route (HI) ou de code (LO). Le feu de stop et l’avertisseur fonctionnent.
Allumage (IGN)	L’allumage, les feux et les accessoires fonctionnent.
*Les modèles internationaux comportent une fonction supplémentaire – les feux de position et arrière sont également allumés. REMARQUE : Si la moto est laissée sur accessoire (ACC) pendant une période prolongée, cela peut décharger la batterie. En position accessoire (ACC), la moto s’arrête automatiquement au bout de deux heures pour empêcher de décharger complètement la batterie. Pour reprendre le fonctionnement normal, ramener l’interrupteur d’allumage à la position arrêt (OFF), puis le mettre à la position souhaitée.
