Verificación del nivel de refrigerante en la botella de refrigerante
| 1. | Abra el asiento. | |
| 2. | VRSCF: Quite las cubiertas laterales delanteras. Vea Mantenimiento y lubricación → Cubiertas laterales delanteras: Modelo VRSCF. | |
| 3. | Vea Figura 1. Quite la cubierta de la caja de aire girando el sujetador con cabeza de asa 1/4 de vuelta hacia la izquierda. Saque la cubierta de la caja de aire por los agujeros ubicados en el frente. | |
 ADVERTENCIANo aflojes o quites la tapa de presión cuando el sistema de refrigeración está caliente. El sistema de enfriamiento está bajo presión y el refrigerante y el vapor calientes se pueden escapar por la tapa de presión, los cuales pueden ser la causa de quemaduras graves. Permite que la moto se enfríe antes de reparar el sistema de enfriamiento. (00091c) | ||
| 4. | Vea Figura 2. Verifique el nivel de refrigerante en la botella del refrigerante, con el refrigerante frío y la motocicleta sobre el soporte de estacionamiento. | |
| 5. | Si el nivel está por debajo de la línea de lleno en frío (COLD FULL) en el tanque, quite la botella de refrigerante usando la lengüeta para jalar y agregue LÍQUIDO ANTICONGELANTE Y REFRIGERANTE DE VIDA EXTENDIDA GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE & COOLANT, hasta que el líquido llegue a la línea de lleno en frío (COLD FULL). NOTA El líquido anticongelante y refrigerante de vida extendida Genuine Harley-Davidson Extended Life Antifreeze and Coolant está diluido y listo para usarse a su concentración máxima. NO le agregue agua. | |
| 6. | Tape la botella de refrigerante. | |
| 7. | Instale la cubierta de la caja de aire. Asegure la cubierta girando el sujetador con cabeza de asa 1/4 de vuelta hacia la derecha. | |
| 8. | VRSCF: Instale las cubiertas laterales delanteras. Vea Mantenimiento y lubricación → Cubiertas laterales delanteras: Modelo VRSCF. NOTA Si la botella de refrigerante está vacía cuando el motor está frío, es posible que haya entrado aire al sistema de enfriamiento. Llene el sistema con refrigerante y purgue todo el aire atrapado. Consulte un concesionario autorizado Harley-Davidson para que realice el servicio. |
AVISO
Limpie la superficie de entrada del radiador en forma regular. Las hojas y otros residuos pueden acumularse en la superficie del radiador y degradar el rendimiento de este, lo que podría provocar un sobrecalentamiento y daños en la motocicleta. (00197d)
| 1 | Cubierta de la caja de aire |
| 2 | Sujetador con cabeza de asa |
Figura 1. Cubierta de la caja de aire
| 1 | Línea de lleno en frío |
| 2 | Tapa |

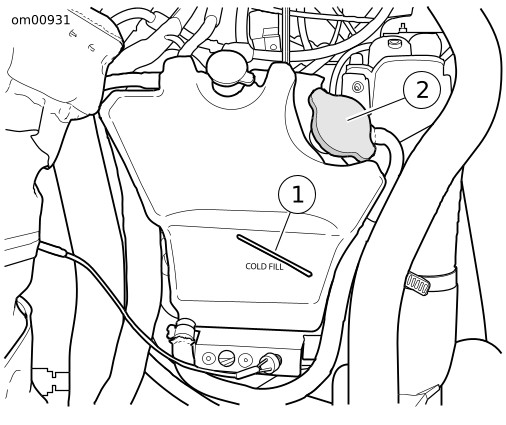

Figura 2. Botella de refrigerante
