Fusible principal
Vea Figura 1. El fusible principal de 40 A (2) está ubicado cerca del bloque de fusibles. Quitar el fusible principal desconectará la alimentación a todos los sistemas excepto al motor/solenoide de arranque.
Si está equipada con una sirena del sistema de seguridad, gire el interruptor a ENCENDIDO con el llavero con mando a distancia de manos libres presente para desactivar el sistema de seguridad antes de quitar el fusible principal.
Fusibles del sistema
AVISO
No omita ningún paso para reemplazar los fusibles. El saltearse pasos para reemplazar los fusibles puede resultar en daños al sistema de sonido y/u otros sistemas de la motocicleta. (00223a)
Vea Figura 1. Los fusibles están ubicados debajo de la cubierta lateral izquierda.
Si reemplazar el fusible no corrige el problema, consulte el diagnóstico eléctrico en un concesionario Harley-Davidson.
| 1. | Coloque el interruptor de encendido en la posición OFF (apagado). NOTA Para quitar la cubierta lateral no se necesitan herramientas. Jale la cubierta lateral para quitarla. Para instalarla, alinee los espárragos tipo anzuelo de la cubierta lateral con las arandelas aislantes en la estructura y presione. | |
| 2. | Quite la cubierta lateral izquierda. | |
| 3. | Presione el pestillo en la parte inferior de la cubierta del bloque de fusibles (1) y gire la parte inferior de la cubierta hacia afuera. Extraiga la cubierta. NOTA
| |
| 4. | Vea Figura 2. Quite el fusible e inspeccione el elemento. | |
AVISO Use siempre fusibles de repuesto que sean del tipo y clasificación de amperaje correctos. El uso de fusibles incorrectos puede dañar los sistemas eléctricos. (00222a) | ||
| 5. | Reemplace el fusible si el elemento está quemado o dañado. NOTA Para reemplazo, use fusibles tipo automotriz. Se pueden encontrar dos fusibles de repuesto en el bloque de fusibles. | |
| 6. | Instale la cubierta del bloque de fusibles. | |
| 7. | Instale la cubierta lateral izquierda. |
| 1 | Cubierta del bloque de fusibles |
| 2 | Fusible principal |
| 3 | Extractor de fusibles |
Figura 1. Área del bloque de fusibles
| 1 | Frenos (15 A) |
| 2 | Accesorio (15 A) |
| 3 | P&A (15 A) |
| 4 | Alimentación de la radio (15 A) |
| 5 | Memoria de la radio (15 A) |
| 6 | Batería (15 A) |
| 7 | Potencia del ECM (15 A) |
| 8 | Toma de corriente (15 A) |
| 9 | Bomba de combustible (15 A) |
| 10 | Relé del sistema |
| 11 | Cierre automático (15 A) |
| 12 | GPS (2 A) |
| 13 | Relé del arranque |
| 14 | Encendido de P&A (2 A máx.) |
| 15 | Instrumentos (15 A) |
| 16 | Encendido (15 A) |
| 17 | Relé de la iluminación |
| 18 | Relé del freno |
| 19 | Faro delantero (15 A) |
| 20 | Luces (15 A) |
| 21 | Empuñaduras con calefacción (5 A) |
| 22 | Repuesto (15 A) |
| 23 | ABS (30 A) |
| 24 | Amplificador (30 A) |
| 25 | Repuesto (30 A) |
| 26 | Fusible principal (40 A) |

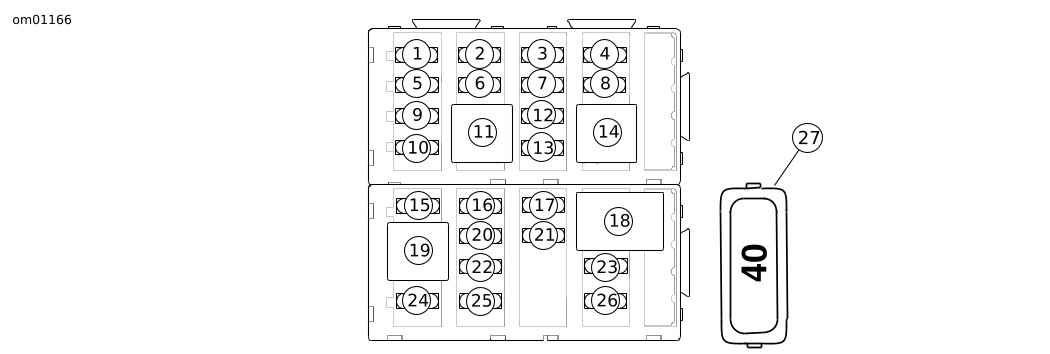

Figura 2. Fusibles
