Este conjunto del faro delantero usa bombillas separadas de halógeno de cuarzo para la luz baja y la luz alta. Vea los números de pieza en Especificaciones → Especificaciones → Cuadro de bombillas.

AVISO

Cuando se requiera hacer un reemplazo, use solamente la unidad de haz de luz sellado o bombilla especificada, disponible en un concesionario Harley-Davidson. Un haz de luz sellado o una bombilla con el vataje incorrecto pueden causar problemas en el sistema de carga. (00209a)

AVISO

Nunca toque la bombilla de cuarzo. Las huellas digitales marcarán el vidrio y disminuirán la vida útil de la bombilla. Sujete la bombilla con papel o un trapo seco y limpio. No hacerlo puede dañar la bombilla. (00210b)

ADVERTENCIA

Manipule la bombilla con cuidado y use protección en los ojos. La bombilla contiene gas bajo presión. Si no se la manipula con cuidado, puede causar lesiones graves en los ojos. (00062b)

1.	Vea Figura 1. Quite el tornillo (1) y el anillo decorativo (2) del faro delantero.
2.	Vea Figura 2. Quite los tornillos (1) y el anillo de retención.
3.	Desconecte los conectores del arnés de cables de las bombillas.
4.	Extraiga la bombilla. a. Modelos para EE. UU. y Canadá: Gire el conjunto de la bombilla 1/4 de vuelta hacia la izquierda para extraerlo del reflector/lente. b. Vea Figura 3. Todos, excepto los modelos para EE. UU. y Canadá: Quite la funda de caucho de la parte trasera de la caja. Presione hacia abajo sobre el aro de forma de alambre (1) para liberarlo del retén (2). Gire la forma de alambre fuera del paso.
5.	Instale el conjunto nuevo de la bombilla. a. Modelos para EE. UU. y Canadá: Inserte la bombilla en el reflector/lente y gírela 1/4 de vuelta hacia la derecha. b. Todos, excepto los modelos para EE. UU. y Canadá: Alinee la lengüeta de la bombilla con la muesca en la caja del faro delantero. Gire la forma de alambre a su posición y sujétela debajo del labio del retén. Instale la funda de caucho en la parte trasera de la caja.
6.	Modelos HDI: Gire el retén de la bombilla de la luz de posición 1/4 de vuelta hacia la izquierda para extraerla. Reemplace la bombilla e instale el retén de la bombilla en la caja de la luz.
7.	Conecte los conectores del arnés de cableado a las bombillas.
8.	Sujete el conjunto del faro delantero en su posición e instale el anillo de retención. Apriete a 1–2 N·m (9–18 in-lbs).
9.	Instale el anillo decorativo del faro delantero. Apriete a 1–2 N·m (9–18 in-lbs).

NOTA

Compruebe la alineación del faro delantero. Vea Mantenimiento y lubricación → Alineación de faro delantero.

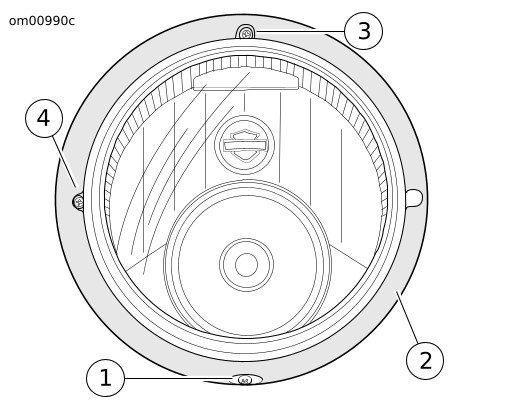

1	Sujetador
2	Anillo decorativo
3	Ajuste vertical
4	Ajuste horizontal

Figura 1. Anillo decorativo del faro delantero

1	Sujetador del anillo de retención
2	Tornillo de ajuste del faro delantero

Figura 2. Anillo de retención del faro delantero

1	Presilla de retención del cable
2	Retén

Figura 3. Presilla de retención del cable (típica)
