| 1. | Estacione sobre una superficie nivelada sobre el soporte de estacionamiento. | |
| 2. | Vea Figura 1. Extraiga de la transmisión la varilla medidora de lubricante. Limpie la varilla medidora. | |
| 3. | Inserte la varilla medidora en la transmisión. Enrosque la varilla medidora hasta que el o-ring haga contacto con la caja. No la apriete. | |
| 4. | Vea Figura 2. Extraiga la varilla medidora. Verifique el nivel de lubricante en la varilla medidora. | |
AVISO Mezclar los lubricantes con base mineral con el SYN-3 en la transmisión, puede dañar la transmisión. (00452b) | ||
| 5. | El nivel debe estar entre las marcas A (agregar) y F (lleno). Agregue solamente suficiente lubricante para que el nivel llegue entre la marca A (agregar) y F (lleno). Vea Tabla 1. | |
| 6. | Instale la varilla medidora. Apriete a 2,8–8,5 N·m (25–75 in-lbs). |

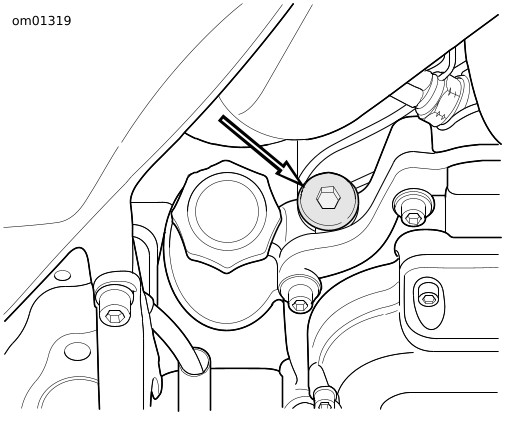

Figura 1. Ubicación del tapón de llenado/varilla medidora de la transmisión
| 1 | Agregar |
| 2 | Lleno |
Figura 2. Nivel de la varilla medidora del lubricante de la
transmisión
Tabla 1. Lubricante recomendado
MODELO | LUBRICANTE | CANTIDAD DE RELLENO* |
|---|---|---|
Todos los CVO | LUBRICANTE COMPLETAMENTE SINTÉTICO PARA MOTOCICLETA 20W50
SCREAMIN’ EAGLE SYN3 o LUBRICANTE PARA TRANSMISIÓN Y CADENA PRIMARIA FORMULA+
| 0,83 L (28 fl oz) |
* Aproximado. Verifique y agregue lo necesario para que el
nivel llegue a lo especificado. | ||
