ADVERTENCIA

No intente introducir información de la ruta ni ajustar este dispositivo mientras conduce. No poner completa atención mientras conduce podría causar la muerte o lesiones graves. (00614b)

Vea Figura 1. La unidad GPS Road Tech™ zumo^® 660 proporciona mapas e instrucciones de audio para navegar al conducir la motocicleta. La unidad está cargada con los destinos de las instalaciones y concesionarios Harley-Davidson y otros puntos de interés. Se puede personalizar con su domicilio y destinos favoritos.

Se pueden compartir rutas, mapas y registros de recorridos con otras personas, conectando la unidad a una computadora o usando una tarjeta microSD con la unidad. También se puede planificar, compartir y descargar los planes de recorrido a la unidad GPS desde Ride Planner en www.harley-davidson.com.

Vea la ayuda en la pantalla y en el Manual del propietario del Road Tech zumo 660 para configurar y operar la unidad GPS.

NOTA

Las funciones de tráfico no están activadas en la unidad GPS. Los receptores de tráfico y servicios de subscripción para la unidad GPS se pueden comprar a Garmin International, Inc.
Los archivos de reproductor de medios que están en la unidad GPS no se pueden reproducir a través de los altavoces del vehículo.
Los mapas están preinstalados en la unidad GPS. El software City Navigator^® NT que viene con la unidad GPS se puede instalar en una computadora para planificar viajes y para cargar la información del viaje en la unidad GPS.

Instalación

NOTA

Instale la batería antes de usar la unidad GPS por primera vez. Vea la instalación de la batería en el Manual del propietario del Road Tech zumo 660.
El soporte de taza de succión y el cable de alimentación proporcionados con el sistema están diseñados para el uso en automóviles solamente. Vea la operación correcta en automóviles en el Manual del propietario del Road Tech zumo 660.

Vea Figura 1. Quite la tapa contra la intemperie del soporte.
Inserte la parte inferior de la unidad GPS dentro del soporte.
Encaje el extremo superior de la unidad GPS en su posición.

Extracción

Desmonte la unidad GPS cuando no esté usando la motocicleta para evitar que se la roben o que sufra daños.

Vea Figura 1. Presione el botón de liberación en el lado del soporte.
Quite la unidad GPS del soporte.
Encaje la tapa contra la intemperie en la montura del soporte.
Guarde la unidad en un lugar seguro.

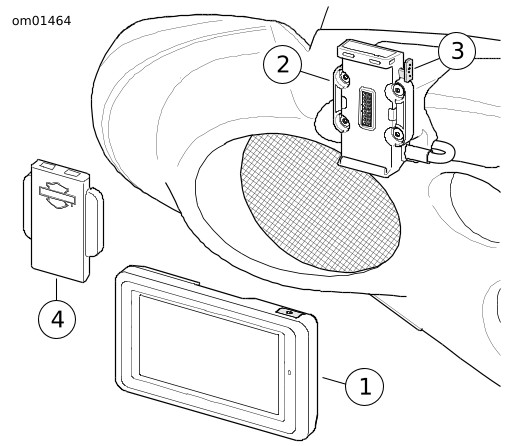

1	Unidad GPS
2	Soporte
3	Botón de liberación
4	Tapa contra la intemperie

Figura 1. Unidad GPS Road Tech zumo 660

Encendido/apagado de la unidad GPS

Con la unidad GPS instalada, gire la perilla del interruptor de encendido a la posición IGNITION (encendido) o ACCESS (accesorios) para encender la unidad. Girar la perilla a OFF (apagado) o a FORK LOCK (bloqueo de la horquilla) causará que la unidad GPS se apague después de un lapso de 30 segundos. La unidad también puede funcionar con la alimentación de su propia batería presionando el botón de alimentación en la parte superior de la unidad GPS.

Ajuste del volumen

Para escuchar las instrucciones de voz a través de los altavoces del vehículo, encienda la radio. La unidad GPS interrumpirá la radio cuando emita instrucciones de voz. El volumen de la radio y de la voz se ajusta independientemente. Para ajustar o enmudecer el volumen de la unidad GPS o de la radio, vea Tabla 1.

Tabla 1. Ajuste del volumen: Unidad GPS

ACCIÓN	AJUSTE
Ajustar el volumen de la radio	Cuando se escuche la radio a través de los altavoces, presione hacia arriba o hacia abajo sobre el interruptor +/AUDIO/-.
Ajustar el volumen de la unidad GPS	Cuando se escuchen las instrucciones de voz a través de los altavoces, presione hacia arriba o hacia abajo sobre el interruptor +/AUDIO/-. El volumen también se puede ajustar usando la pantalla de control de volumen de la unidad GPS. El interruptor +/AUDIO/- no afecta los ajustes de volumen dentro de la unidad GPS.
Reproducir las instrucciones de voz de la unidad GPS solamente	Cuando se escuche la radio a través de los altavoces, presione hacia abajo sobre el interruptor +/AUDIO/- hasta enmudecer el volumen de la radio.
Escuchar la radio solamente, sin interrupciones de la unidad GPS	En la unidad GPS, presione el ícono de volumen. Seleccione Mute (silencio) para apagar la salida de audio de la unidad GPS.

Interruptor de altavoz (SPKR)

Vea Tabla 2. El ajuste del interruptor SPKR (altavoz) afecta la manera en que se escuchan las instrucciones de voz de la unidad GPS.

Tabla 2. Ajustes del interruptor de altavoz (SPKR): Unidad GPS

AJUSTE DEL INTERRUPTOR	FUNCIONAMIENTO
Hacia adelante	La radio y la unidad GPS se escuchan por los auriculares solamente.
Intermedio	La radio se escucha por los altavoces. La unidad GPS se escucha en los auriculares.
Trasero	La radio y la unidad GPS se escuchan a través de los altavoces.

Solución de problemas y servicio

Para la solución de problemas de salida de audio a través de los altavoces vea Tabla 3. Para solucionar otros problemas de la unidad GPS, vea la ayuda en la pantalla y el Manual del propietario de la unidad Road Tech zumo 660.

Consulte un concesionario Harley-Davidson para servicio y piezas. Observe que algunas piezas solamente están disponibles a través de Garmin International, Inc. Harley-Davidson no puede certificar la disponibilidad de los dispositivos o accesorios que son vendidos o que reciben servicio exclusivamente de Garmin International, Inc.

Para obtener accesorios adicionales, documentación, información de la garantía y servicio al cliente para la unidad GPS, visite www.garmin.com o comuníquese con Garmin International, Inc. en el 1 800 408-7419.

Tabla 3. Solución de problemas: Unidad GPS

PROBLEMA	SOLUCIÓN POSIBLE
No hay audio de las instrucciones de voz	Cuando se estén reproduciendo las instrucciones de voz (la radio se corta) presione hacia abajo sobre el interruptor +/AUDIO/- para aumentar el volumen de la unidad GPS. Ajuste el volumen de la unidad GPS. Presione el interruptor de altavoz (SPKR) en el fuselaje interior a la última posición hacia atrás.
Audio de instrucciones de voz muy suave o fuerte	Cuando se estén reproduciendo las instrucciones de voz (la radio se corta) presione hacia arriba o abajo sobre el interruptor +/AUDIO/- para ajustar el volumen. Ajuste el volumen de la unidad GPS.
