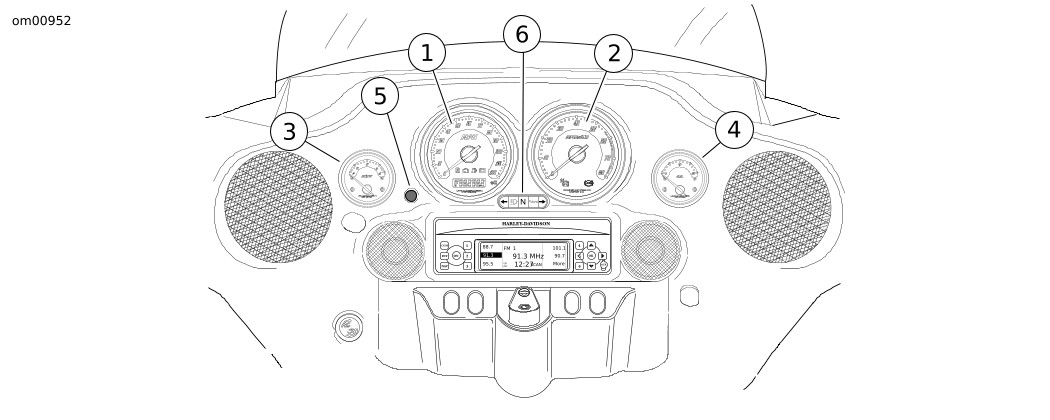

Vea Figura 1. El velocímetro registra las millas por hora (MPH) o en los modelos internacionales, los kilómetros por hora (km/h).

El velocímetro contiene una sola ventana de visualización para el odómetro, el odómetro de recorrido A, el odómetro de recorrido B y el rango de combustible. Presione repetidamente el botón de funciones, para que la ventana de visualización pase de una función a otra.

La luz de fondo del instrumento se activa después de un corto retraso. La luz de fondo puede fluctuar brevemente cuando cambia la luz ambiente (como cuando pasa por un túnel).

Vea Figura 1. El odómetro registra la cantidad de kilómetros/millas que el vehículo ha recorrido. El odómetro mostrará el kilometraje (millaje) cuando la motocicleta esté APAGADA y se presione el botón de funciones. No hay necesidad de encender la motocicleta para comprobar la lectura del odómetro.

Vea Figura 1. Use el odómetro de recorrido A u odómetro de recorrido B para registrar la cantidad de kilómetros/millas recorridas en un viaje o entre cargas de combustible.

Para poner en cero el odómetro de recorrido, presione el botón para seleccionar la lectura deseada. Oprima y sostenga el botón de funciones aproximadamente 2 a 3 segundos. El velocímetro restablecerá la pantalla a cero.

La función de rango de combustible muestra la distancia aproximada que puede recorrerse basado en la cantidad de combustible restante en el tanque de combustible.

Vea Figura 1. Con el interruptor de encendido en la posición ACC (accesorios) o IGNITION (encendido), presione repetidamente la función de rango de combustible del interruptor hasta que se muestre en la pantalla, como se indica por la letra “r” en el lado izquierdo de la ventana de visualización. Se muestra la distancia restante (kilómetros o millas) calculada Puede tener acceso a esta función en cualquier momento usando el botón de funciones.

Cuando se encienda la luz de advertencia de nivel bajo de combustible, la función del rango de combustible aparecerá automáticamente en la ventana de visualización. La característica automática “pop-up” (ventana emergente) puede inhabilitarse al presionar y sostener el interruptor de funciones mientras esté en el modo de la pantalla del rango de combustible. La característica automática “pop-up” (ventana emergente) del rango mostrará que está inhabilitada al destellar dos veces. De la misma manera, la característica automática “pop-up” (ventana emergente) del rango puede volverse a activar, presionando y sosteniendo el interruptor de funciones. El rango destellará una vez cuando se habilita la característica automática “pop-up” (ventana emergente).

Después de que el rango calculado llegue a los 16 km (10 mi) restantes, la pantalla del rango mostrará “r Lo” para indicar que el vehículo pronto se quedará sin combustible.

Se requiere un cambio en el ciclo del interruptor de ENCENDIDO a OFF (apagado) para el restablecimiento de la luz de advertencia de nivel bajo y del rango de combustible.

Si se inclina la motocicleta, la palabra “tip” aparecerá en la ventana de visualización. El motor no arrancará hasta que se restablezca. Para restablecer, gire el interruptor de llave de encendido/faro delantero a ENCENDIDO – APAGADO – ENCENDIDO.

Vea Figura 1. El tacómetro (2) mide la velocidad del motor en revoluciones por minuto (RPM).

Vea Figura 1. El voltímetro indica el voltaje del sistema eléctrico y se encuentra en el panel delantero del fuselaje. El voltímetro debería registrar de 13 a 14,5 V con la batería completamente cargada y el motor en marcha por encima de 1500 RPM.

Vea Figura 1. El manómetro del aceite indica la presión de aceite de motor y está en el panel delantero del fuselaje. La presión de aceite de motor variará normalmente de 34 kPa (5 psi) en velocidad de la marcha al ralentí a 207–262 kPa (30–38 psi) a 2000 RPM cuando el motor esté a temperatura normal de funcionamiento 110 °C (230 °F).

Vea Figura 1. El indicador de temperatura de aire (5) indica la temperatura de aire del ambiente en grados Fahrenheit. Este indicador se encuentra en el panel delantero del fuselaje.

Vea Figura 1. El indicador de combustible (6) indica la cantidad aproximada de combustible en los tanques de combustible.

El reloj funciona continuamente mientras hay alimentación de la batería. Para volver a ajustar el reloj, vea SISTEMA ADVANCED AUDIO → SISTEMA ADVANCED AUDIO.
