AVISO
El cableado del control está colocado dentro del manillar y puede comprimirse o cortarse si los controles se giran más de lo necesario. Puede haber daño eléctrico del cableado del control. Vea el Suplemento del Manual de servicio o consulte un concesionario Harley-Davidson. (00363a)
| 1. | Afloje los sujetadores del conjunto de control solamente lo suficiente para permitir el movimiento necesario para el ajuste, tenga cuidado de no aflojar demasiado y permitir que se comprima el cable. | |
| 2. | Vea Figura 1. Para la comodidad del operador alinee los controles manuales del lado izquierdo con la superficie de sujeción (1) ubicada dentro de las marcas de calibración (2). | |
| 3. | Apriete los sujetadores de la caja de interruptores a 4–5,1 N·m (35–45 in-lbs). | |
| 4. | Vea Figura 2. Para la comodidad del operador alinee los controles manuales del lado derecho con la superficie de sujeción (1) ubicada dentro de las marcas de calibración (2). | |
| 5. | Apriete los sujetadores de la caja de interruptores a 4–5,1 N·m (35–45 in-lbs). |

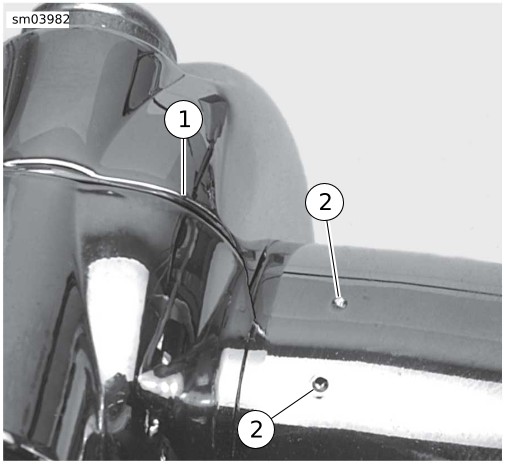

| 1 | Superficie de sujeción |
| 2 | Marcas de calibración |
Figura 1. Conjunto de controles izquierdos al manillar

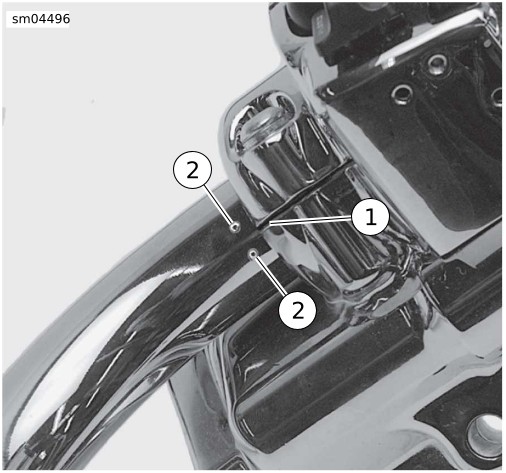

| 1 | Superficie de sujeción |
| 2 | Marcas de calibración |
Figura 2. Conjunto de controles derechos al manillar
