El modelo FLHTCUSE5-BLK está equipado con una unidad GPS Road Tech™ zūmo® 660 que se monta en el fuselaje.
NOTA
- Consulte un concesionario Harley-Davidson para servicio y piezas. Tenga en cuenta que algunas piezas solamente están disponibles por medio de Garmin International, Inc.
- Para obtener accesorios, documentación y soporte para el cliente para la unidad GPS, visite www.garmin.com o comuníquese con Garmin International, Inc. en el 1-800-800-1020.
Instalación
NOTA
- Instale la batería antes de usar la unidad GPS por primera vez. Vea la instalación de la batería en el Manual del propietario del Road Tech zūmo 660.
- El soporte de taza de succión y el cable de alimentación proporcionados con el sistema están diseñados solamente para el uso en automóviles. Vea la operación correcta en automóviles en el Manual del propietario del Road Tech zūmo 660.
- Vea Figura 1. Quite la tapa contra la intemperie del soporte.
- Inserte la parte inferior de la unidad GPS dentro del soporte.
- Encaje el extremo superior de la unidad GPS en su posición.
Extracción
Desmonte la unidad GPS cuando no esté usando la motocicleta para evitar que lo roben o que sufra daños.
- Vea Figura 1. Presione el botón de liberación en el lado del soporte.
- Quite la unidad GPS del soporte.
- Encaje la tapa contra la intemperie en la montura del soporte.
- Guarde la unidad en un lugar seguro.
Funcionamiento
Con la unidad GPS instalada, gire la perilla del interruptor de encendido a la posición de IGNITION (encendido) o ACC (accesorios) para encender la unidad. Girar la perilla a OFF (apagado) o a FORK LOCK (bloqueo de la horquilla) causará que la unidad GPS se apague después de un lapso de 30 segundos. La unidad también puede funcionar con la alimentación de su batería presionando el botón de alimentación en la parte superior de la unidad GPS.
Vea la ayuda en la pantalla y en el Manual del propietario del Road Tech zūmo 660 para configurar y operar la unidad GPS.
La unidad GPS se puede sincronizar con las rutas del Planificador para el motociclista (Rider Planner) en www.harley-davidson.com.
Paso de audio a través de los altavoces
Haga lo siguiente para pasar el audio del GPS a través de los altavoces de la motocicleta.
- Vea Figura 2. Conecte el cable de audio al puerto AUX (auxiliar) en el sistema Advanced Audio. Conecte el otro extremo del cable al enchufe de salida del audio en el lado derecho superior del fuselaje.
- Vea SISTEMA ADVANCED AUDIO → Controles del manillar izquierdo → Controles del lado izquierdo del audio. Ajuste el volumen utilizando los controles de volumen en la pantalla de la unidad GPS y el interruptor de AUDIO en los controles manuales del lado izquierdo.
NOTA
El sistema de audio automáticamente cambiará al modo AUX (auxiliar) cuando esté conectado el cable de audio. El audio de la unidad GPS solamente se puede escuchar mientras esté en el modo AUX (auxiliar). Para escuchar la radio o la banda del tiempo, presione el interruptor MODE SEL (selección del modo) en los controles manuales del lado derecho para seleccionar la función deseada en la pantalla LCD del sistema de audio. Para volver a escuchar la unidad GPS, debe presionar el interruptor MODE SEL (selección del modo) para volver a seleccionar el modo AUX (auxiliar).
| 1 | Unidad GPS |
| 2 | Soporte |
| 3 | Botón de liberación |
| 4 | Tapa contra la intemperie |
Figura 1. GPS Road Tech zūmo 660: FLHTCUSE5-BLK

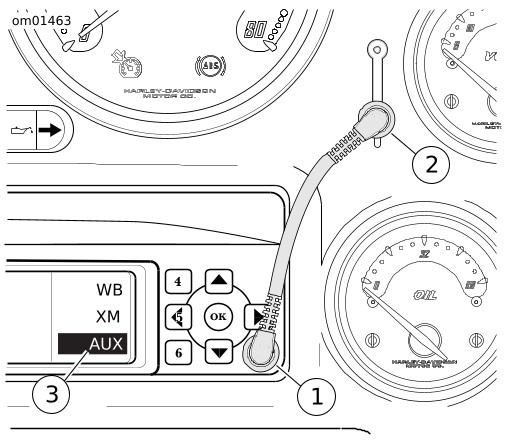

| 1 | Puerto AUX (auxiliar) del sistema de audio |
| 2 | Enchufe de salida de audio del GPS |
| 3 | Selección AUX (auxiliar) |
Figura 2. Paso de audio del GPS a través de los altavoces:
FLHTCUSE5-BLK
