Solución de problemas operativos

Vea Tabla 1. Use la siguiente tabla para identificar los valores de ajuste de los controles del motociclista o pasajero que evitan la operación intencionada.

NOTA

Vea el MANUAL DE DIAGNÓSTICO ELÉCTRICO de los modelos Touring para obtener toda la información de solución de problemas del sistema y solución de problemas del sistema eléctrico.

AVISO

Dentro de la unidad no hay piezas a las que se les pueda dar servicio, todo el servicio debe ser efectuado por personal capacitado. Desarmar la unidad puede causar daño al equipo y/o falla del mismo. (00172a)

ADVERTENCIA

No desarme la unidad. Si la reproductora de discos se desarma y el enclavamiento falla o se anula habrá radiación láser. La exposición a la radiación láser puede causar la muerte o lesiones graves. (00087a)

Fusibles de la radio

Si es necesario reemplazar los fusibles de la radio, siga los procedimientos de reemplazo indicados en este manual o consulte su concesionario Harley-Davidson para el servicio.

Vea Figura 1. Los fusibles de la radio están situados en el bloque de fusibles debajo de la cubierta lateral izquierda.

El fusible de alimentación (1) de 15 A permite dar potencia a la radio a través de la activación de un relé interno.
El fusible de memoria (2) de 15 A suministra potencia directa y continua a la memoria de la radio y al reloj de la hora del día y cuando se activa el relé interno, alimenta también a los circuitos principales de la radio.
El fusible del amplificador (3) de 30 A proporciona energía al amplificador montado debajo del Tour-Pak.

Quite los fusibles de la radio y revise el elemento. Reemplace el fusible si el elemento está quemado o dañado.

NOTA

Vea Figura 1. En la cubierta del bloque de fusibles pueden encontrarse los fusibles de repuesto (15 y 30 A).

Tabla 1. Solución de problemas operativos: Sistema Advanced Audio

ESTO	PUEDE EVITAR ESTO
Squelch (reductor de ruido de fondo) interrumpido	Música del fuselaje
	Música de los auriculares
	Música del altavoz del pasajero
Squelch (reductor de ruido de fondo) sin interrumpir	Audio de la CB
CB apagada o volumen bajo	Audio de la CB
PTT delantero o trasero encendido	Música del fuselaje
	Música de los auriculares
	Música del altavoz del pasajero
	Audio de la CB
Volumen bajo del manillar	Música del fuselaje
	Música de los auriculares
	Música del altavoz del pasajero
Volumen bajo de los auriculares del pasajero	Música y audio CB de los auriculares del pasajero
SPKR del fuselaje de vuelta al altavoz	Música de los auriculares y audio de la CB de los auriculares
SPKR del fuselaje hacia adelante a los auriculares	Música del fuselaje y audio de la CB
INT apagado	Comunicaciones de voz (a no ser que esté presionado PTT)

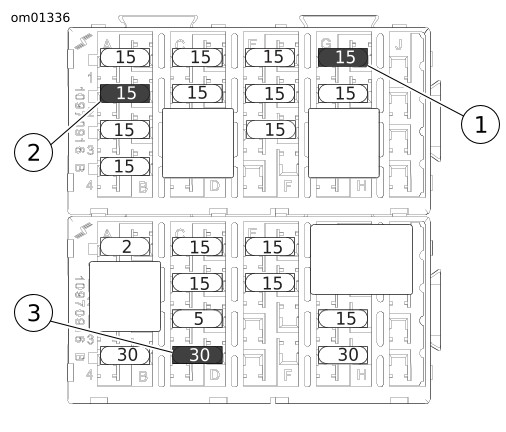

1	Alimentación de la radio (15 A)
2	Memoria de la radio (15 A)
3	Amplificador (30 A)

Figura 1. Fusibles de la radio
