Esta sección proporciona vistas laterales izquierda y derecha de su motocicleta modelo FLHTCUSE Screamin’ Eagle® Ultra Classic® Electra Glide® 2006. Consulte las secciones de CONTROLES E INDICADORES y FUNCIONAMIENTO para obtener detalles específicos de cada componente.
NOTA
Las especificaciones en esta edición pueden no corresponder a aquéllas de certificación oficial en algunos mercados, debido al momento de impresión de esta edición, la diferencia en los métodos de prueba y (o) las diferencias de los vehículos. Los clientes que quieran especificaciones reglamentarias oficialmente reconocidas para sus vehículos, deberán referirse a los documentos de certificación y (o) consultar a sus respectivos concesionarios o distribuidores.

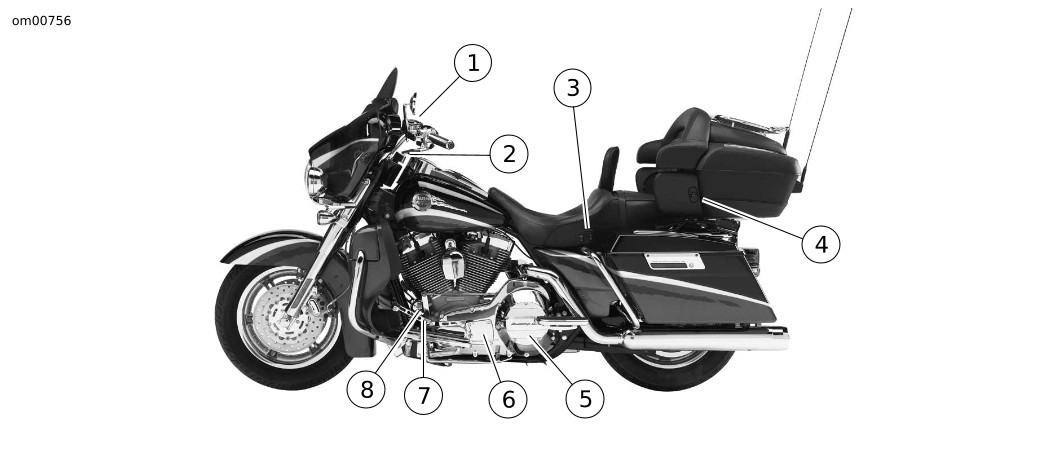

| 1 | Depósito del líquido del embrague hidráulico |
| 2 | Interruptor de encendido/faro delantero/cerradura de la horquilla |
| 3 | Controles de los asientos con calefacción del motociclista y pasajero |
| 4 | Interruptor UP/MODE SEL/DN (arriba/selección del modo/abajo) del pasajero |
| 5 | Cubierta de inspección del embrague |
| 6 | Cubierta de inspección de la propulsión primaria |
| 7 | Palanca de cambios “talón-punta del pie” |
| 8 | Filtro de aceite del motor |
Figura 1. Screamin’ Eagle Ultra Classic Electra Glide (FLHTCUSE) 2006 – vista
lateral izquierda

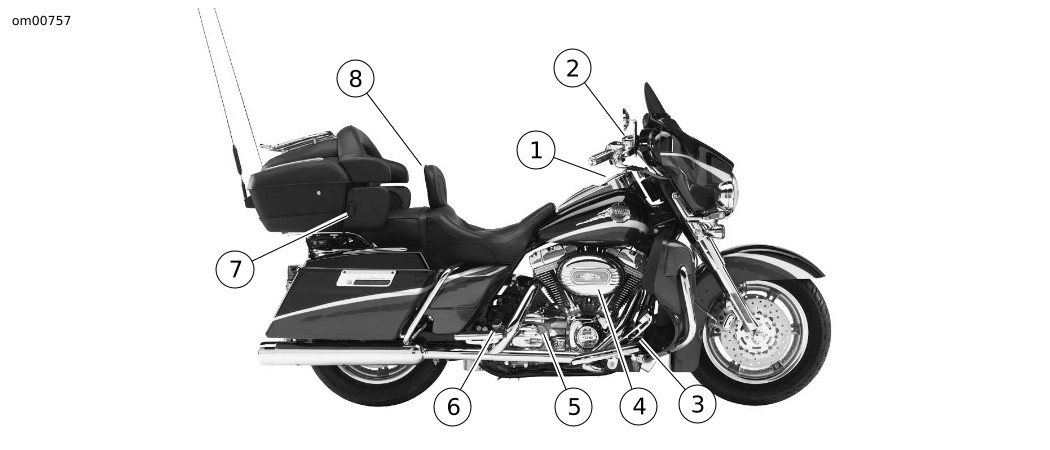

| 1 | Cubierta de la tapa de llenado de combustible |
| 2 | Depósito de líquido del freno delantero |
| 3 | Depósito del líquido de frenos trasero |
| 4 | Depurador de aire |
| 5 | Tapón de llenado/varilla medidora de lubricante de la transmisión |
| 6 | Tapón de llenado/varilla medidora de aceite del motor |
| 7 | Interruptor PTT/+/VOL/- del pasajero |
| 8 | Respaldo para el motociclista |
Figura 2. Screamin’ Eagle Ultra Classic Electra Glide (FLHTCUSE) 2006 – vista
lateral derecha
