Visualizar el mapa (usando el interruptor en la placa frontal): Presione el interruptor NAVEGADOR en la placa frontal de la radio para visualizar el menú de navegación. Presione el interruptor NAVEGACIÓN nuevamente para alternar entre el menú de navegación y el mapa.
Visualizar el mapa (usando los menús): Seleccione Inicio > Nav > Mapa.
Visualizar el mapa (usando el reconocimiento de voz): Presione el interruptor de RECONOCIMIENTO DE VOZ. Diga MOSTRAR MAPA en el micrófono.
Opciones del mapa: Seleccione el botón de opción para mostrar el menú de opciones de navegación.
Campos de datos: Seleccione el campo de datos izquierdo o derecho para cambiar la información que se muestra en estos campos.
Fuente de audio actual: Seleccione la barra para acceder a la pantalla de la fuente de audio actual (sintonizador o medios). Presione y sostenga el interruptor NAVEGACIÓN en la placa frontal de la radio para cambiar el campo de fuente de audio de encendido a apagado.
Indicación de la próxima curva: Muestra información de la distancia y la curva. Presione el campo para visualizar una lista de instrucciones de orientación o evite las próximas carreteras.
NOTA
Vea Navegación → Cambiar pantalla de mapa para ajustes adicionales de la visualización del mapa.
| 1 | Calle actual |
| 2 | Guía de carril |
| 3 | Repetir la instrucción de voz |
| 4 | Brújula |
| 5 | Mapa/opciones de navegación |
| 6 | Campo de datos der. |
| 7 | Ícono de indicador de dirección/posición actual |
| 8 | Indicación del siguiente giro |
| 9 | Maniobra de la próxima curva |
| 10 | Distancia hasta la próxima curva |
| 11 | Campo de datos izq. (o fuente de audio actual) |
| 12 | Controles de zoom |

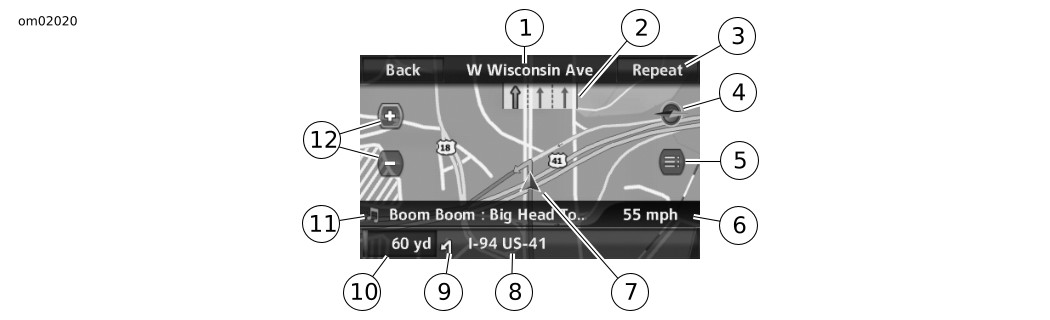

Figura 1. Mapa de navegación
Tabla 1. Componentes del mapa
ÍCONO | COMPONENTE | DESCRIPCIÓN |
|---|---|---|
 | Bandera amarilla | Punto de referencia (destino intermedio) |
 | Bandera a cuadros | Destino |
 | Línea naranja brillante | Ruta resaltada activa |
 | Línea de rastro verde brillante | Camino registrado |
 | Leyenda azul | Punto de interés (agrandado) |
 | Punto azul | Punto de interés (reducido) |
 | Flechas recuadradas | Orientación del carril (las flechas más grandes muestran los carriles sugeridos) |
 | Señales de tráfico | Muestra el número o nombre de la carretera |
Tabla 2. Carreteras y transporte
COMPONENTE | DESCRIPCIÓN |
|---|---|
Línea azul | Ferry |
Línea discontinua (gris/blanco) | Vías del tren |
Línea naranja-amarilla (gruesa) | Autopista o autopista de peaje |
Línea roja | Puente o paso elevado |
Línea blanca | Camino rural |
Línea amarilla (grosor medio) | Carretera principal |
Tabla 3. Terreno
COLOR | DESCRIPCIÓN |
|---|---|
Azul | Agua |
Gris claro | Aeropuerto/puerto marítimo |
Gris oscuro | Industrial/empresarial |
Verde claro | Parque |
Verde oscuro | Bosque |
Naranja | Desierto |
Rojo | Hospital/centro médico |
Amarillo | Montaña o desierto |
