Velocímetro
ADVERTENCIA
Viaje a velocidades y condiciones apropiadas en la carretera y nunca viaje a una velocidad mayor del límite de velocidad indicado. El exceso de velocidad puede causar la pérdida del control del vehículo y puede causar la muerte o lesiones graves. (00008a)
Vea la Figura 1. El velocímetro registra las millas por hora (MPH) o en los modelos internacionales, kilómetros (km/h).
El velocímetro incluye una sola ventana de visualización para el odómetro, dos odómetros de recorrido y un indicador de vuelco.
Vea la Figura 2. Presione el botón de funciones para cambiar la ventana de visualización en la cara del velocímetro ya sea al odómetro o al odómetro de recorrido.
Odómetro
Vea la Figura 1. El odómetro registra la cantidad de kilómetros/millas que ha recorrido el vehículo. El odómetro puede mostrar el millaje cuando la motocicleta está encendida o apagada al presionar el botón de funciones. No hay necesidad de encender la motocicleta para comprobar la lectura del odómetro.
Odómetro de recorrido
Use el odómetro de recorrido A u odómetro de recorrido B para registrar la cantidad de kilómetros/millas recorridas en un viaje o entre cargas de combustible. El interruptor de llave de encendido/faro delantero debe estar en la posición de IGNITION (encendido) o ACCESSORY (accesorios) para ver o poner a cero los odómetros de recorrido.
Vea la Figura 1. Para ver el odómetro de recorrido, presione el botón de funciones hasta que se muestre una A o una B en la esquina izquierda superior de la ventana del odómetro.
Para poner a cero un odómetro de recorrido, presione el botón de funciones para seleccionar el odómetro de recorrido que deberá ponerse a cero. Presione y sostenga el botón de funciones aproximadamente de 2 a 3 segundos hasta que el odómetro de recorrido se ponga a cero.
AVISO
Nunca trate de alterar ni manipular el odómetro del vehículo. Es ilegal. La manipulación indebida o alteración del odómetro del vehículo puede dañar el equipo. (00160a)
Indicador de vuelco
ADVERTENCIA
Si ocurre un vuelco, compruebe el funcionamiento correcto de todos los controles. El movimiento restringido de los controles puede afectar el funcionamiento de los frenos y del embrague o la capacidad de hacer cambios, lo cual puede causar la pérdida de control del vehículo y la muerte o lesiones graves. (00350a)
Si se inclina la motocicleta, la palabra “tip” (vuelco) aparecerá en el visor del odómetro. El motor no arrancará hasta que se restablezca. Para restablecer, cambie el interruptor de llave de encendido/faro delantero de IGNITION – OFF – IGNITION.
Tacómetro
AVISO
Vea la sección RECOMENDACIONES DE OPERACIÓN. No opere el motor por encima de las RPM máximas de seguridad como se muestra en OPERACIÓN (zona roja del tacómetro). Baje las RPM colocando una marcha más alta o reduciendo la cantidad de aceleración. De no reducir las RPM, se podría dañar el equipo. (00159a)
Vea la Figura 1. El tacómetro mide la velocidad del motor en revoluciones por minuto (RPM).

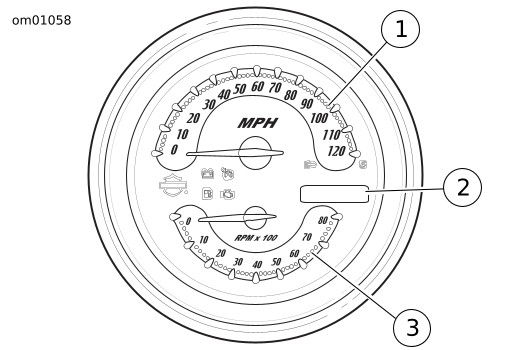

1 Velocímetro
2Odómetro/odómetro de recorrido
3Tacómetro
Figura 1. Velocímetro/tacómetro: FLHRSE3

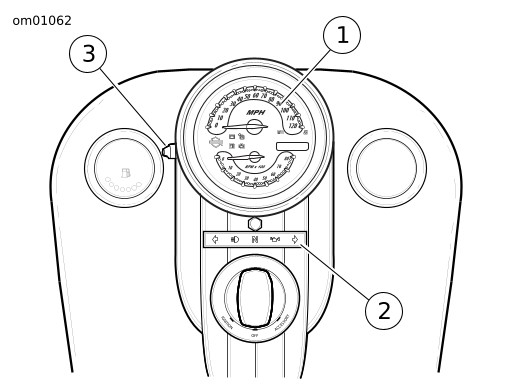

1Velocímetro/tacómetro
2Luces indicadoras
3Botón de funciones
Figura 2. Instrumentos: FLHRSE3
