ADVERTENCIALa función de encendido automático del faro delantero proporciona mayor visibilidad del motociclista para otros conductores. Asegúrese de tener encendido el faro delantero en todo momento. La visibilidad limitada de otros conductores por parte del motociclista puede ser la causa de muerte o lesiones graves. (00030b)
Vea la sección SERVICIO DE ASISTENCIA AL CLIENTE al principio de este Manual del propietario, antes del CONTENIDO. Asegúrese de anotar todos los números de llaves en el espacio que se proporciona.
Vea Figura 1. El interruptor de encendido (1) controla las funciones eléctricas de la motocicleta. La cerradura de llave (2) bloquea el interruptor en la posición de FORK LOCK (bloqueo de la horquilla) o ACCESS (accesorios).
NOTA
- Harley-Davidson recomienda quitar la llave del interruptor de encendido/bloqueo de la horquilla antes de operar la motocicleta. Si no quita la llave, ésta puede caerse durante el funcionamiento.
- ACCESS (accesorios): Se pueden encender los accesorios y la luz intermitente de emergencia. Se encienden las luces de los instrumentos. Pueden activarse la luz de freno y la bocina. Puede quitarse la llave.
- Las luces se encienden cuando el interruptor está en IGNITION (encendido), como lo exige la ley en algunos lugares.
AVISO
Proteja su vehículo contra robos. El no bloquear la motocicleta después de estacionarla, podría causar un robo y/o daños al equipo. (00151b)
ADVERTENCIANo conduzca el vehículo con las horquillas bloqueadas. Las horquillas bloqueadas limitan la capacidad de maniobrabilidad de la motocicleta, lo cual puede causar la muerte o lesiones graves. (00035a)
AVISO
No lubrique los bloqueos de cilindro con lubricantes con base de petróleo o grafito. Los bloqueos no funcionarán correctamente. (00152a)
AVISO
No utilices distintas marcas de lubricante porque algunos lubricantes interactúan de forma química cuando se mezclan. El uso de lubricantes inferiores puede dañar el motor. (00184a)
Tabla 1. Posiciones del interruptor de
encendido/bloqueo de la horquilla
FUNCIÓN | ETIQUETA | FUNCIONAMIENTO |
|---|---|---|
Cerradura de llave | LOCK (bloqueo) | Bloquea el interruptor en la posición FORK LOCK (bloqueo de la
horquilla) o ACCESS (accesorios). Por seguridad quite la
llave. |
UNLOCK (desbloqueo) | Desbloquea el interruptor. Cuando está desbloqueado el
interruptor puede girarse a cualquiera de las 4 posiciones. Para
evitar la pérdida durante la conducción, quite la llave. | |
Interruptor | FORK LOCK (bloqueo de la horquilla) | Inserte la llave, gire el interruptor a FORK LOCK (bloqueo de
la horquilla) y presione el interruptor hacia abajo. Gire la
llave a LOCK (bloqueo) y la horquilla queda bloqueada. Para
desbloquear la horquilla, inserte y gire la llave a UNLOCK
(desbloqueo) y el interruptor saldrá solo. |
OFF (apagado) | Cuando el interruptor está en la posición OFF (apagado), el
encendido, las luces y los accesorios están apagados. | |
IGNITION (encendido) | Cuando el interruptor está en la posición IGNITION
(encendido), la motocicleta puede arrancarse y las luces y
accesorios funcionarán. | |
ACCESS (accesorios) | Cuando el interruptor está en la posición ACCESS (accesorios)
todas las luces y accesorios funcionarán pero no podrá arrancar
el motor. El interruptor puede bloquearse en la posición ACCESS
(accesorios). |
| 1 | Interruptor de encendido |
| 2 | Cerradura de llave |

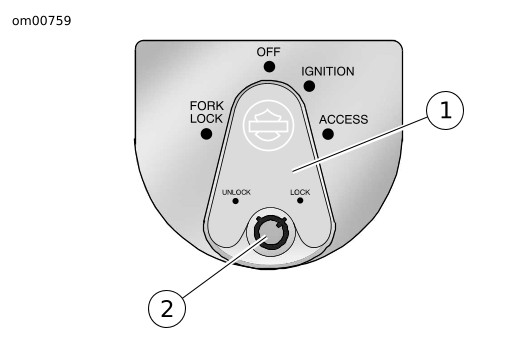

Figura 1. Interruptor de encendido/bloqueo de la horquilla
