Vea La seguridad primero → Reglas para la operación segura y repase los procedimientos de seguridad que se presentan a continuación.
AVISO
No derrame combustible sobre la motocicleta al cargar combustible. Limpie inmediatamente el combustible derramado sobre su motocicleta. El combustible puede dañar las superficies cosméticas. (00147b)
AVISO
Use solamente combustible sin plomo en las motocicletas equipadas con convertidor catalítico. El uso de combustible con plomo dañará el sistema de control de escape. (00150c)
ADVERTENCIA
No almacene la motocicleta con gasolina en el tanque dentro de la casa o el garaje donde haya llamas descubiertas, llamas de pilotos, chispas o motores eléctricos. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00003a)
ADVERTENCIA
Evite los derrames. Abre lentamente la tapa de llenado de combustible. No llene el tanque de combustible por encima de la base del inserto del cuello de llenado y deje un espacio de aire para la expansión del combustible. Asegure la tapa de llenado después de cargar combustible. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00028b)
ADVERTENCIA
No use tapas de combustible de otras marcas. Las tapas de combustible de otras marcas pueden encajar incorrectamente y ocasionar fugas, lo que puede causar la muerte o lesiones graves. Consulte un concesionario Harley-Davidson cuando necesite tapas de combustible aprobadas. (00034a)
NOTA
Extracción de la tapa de llenado de combustible
Vea Figura 1 y Figura 2. Para quitar la tapa de llenado de combustible, presione hacia abajo sobre la tapa y gírela 1/8 de vuelta hacia la izquierda. La tapa saldrá sola y luego puede desenroscarse hacia la izquierda.
Instalación de la tapa de llenado de combustible
Enrosque la tapa de llenado de combustible firmemente hacia la derecha dentro de la rosca del tanque de combustible. Presione hacia abajo sobre la tapa y gírela 1/8 de vuelta hacia la derecha para bloquear la tapa en la posición hacia abajo.
NOTA
No hay trinquete en esta tapa de combustible por lo que no hará clic cuando haya instalado y apretado la tapa.

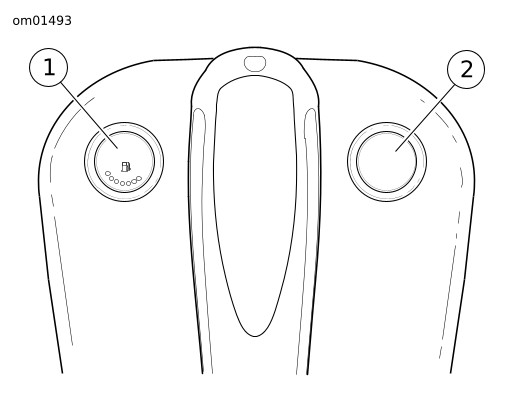

1Indicador de combustible
2Tapa de llenado de combustible
Figura 1. Tanque de combustible

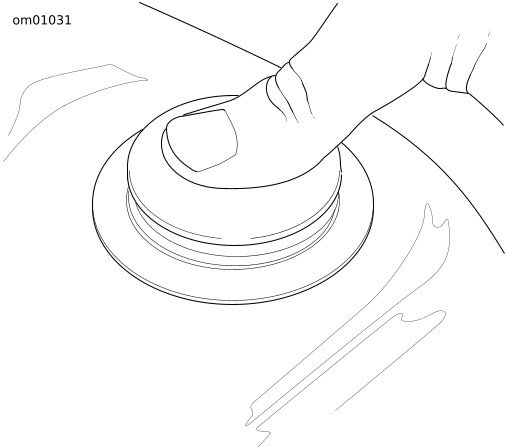

Figura 2. Instalación/extracción de la tapa de llenado de combustible: Embutida
Indicador LED de combustible
Vea Figura 1 y Figura 3. El indicador de combustible tiene siete LED color rojo que indican la cantidad de combustible en el tanque. Vea Tabla 1.
NOTA
  • El indicador de combustible es de vidrio tipo espejo. Se recomienda limpiarlo con limpiador para vidrios. Cualquier tipo de limpiador abrasivo de cromo podría dañar la superficie y dañar las superficies pintadas contiguas.
  • El indicador de combustible está equipado con un sensor sensible a la luz. El sensor causa que el indicador de combustible sea más brillante cuando hay condiciones de iluminación.
  • Cuando el tanque de combustible tiene menos de 3,8 L (1 USgal) de combustible, se enciende la luz de nivel bajo de combustible en el velocímetro.
  • El ícono de la bomba de gasolina en el indicador LED de combustible no es una luz de advertencia de nivel bajo de combustible. Estará encendido siempre que el interruptor de llave de encendido/faro delantero esté en la posición de IGNITION (encendido).
Tabla 1. Indicador LED de combustible
CANTIDAD DE LEDS ENCENDIDOS
CANTIDAD DE COMBUSTIBLE EN EL TANQUE
7
Lleno
6
5/6 lleno
5
2/3 lleno
4
1/2 lleno
3
1/3 lleno
2
1/6 lleno
1
Menos de 1/6 lleno
1Lleno menos de 1/6
2Tanque lleno
3Ícono de combustible (encendido continuamente, no es una luz de advertencia de nivel bajo de combustible)
Figura 3. Indicador LED de combustible: Embutido
