ADVERTENCIA
No utilice gasolina ni solventes para limpiar el elemento del filtro. Los agentes limpiadores inflamables pueden provocar un incendio en el sistema de admisión de aire, lo que podría causar la muerte o lesiones graves. (00101a)
AVISO
Instale el filtro de aire antes de encender el motor. De lo contrario, puede entrar suciedad al motor y causar daño al motor. (00207a)
NOTA
Vea Programación de mantenimiento → Intervalos regulares de servicio → Intervalos regulares de servicio: FLHXSE3 de 2012 Intervalos de servicio. Quite la cubierta del depurador de aire e inspeccione el elemento del filtro a los intervalos correctos. Cuando se conduzca en condiciones con mucho polvo, realice inspecciones más frecuentes.
  1. Vea Figura 1. Quite los sujetadores y el inserto del depurador de aire.
  2. Quite el sujetador y la cubierta del depurador de aire.
  3. Quite los sujetadores y el elemento del filtro de aire.
    4. NOTA
    • Nunca golpee el elemento del filtro contra una superficie dura para desalojar la suciedad.
    • Llene el colector de solución limpiadora hasta solamente unos 9,5 mm (0.375 in) para evitar que la solución limpiadora sucia ingrese al interior del elemento.
  4. Use un colector poco profundo con agua tibia y detergente suave para lavar la malla de papel/​alambre del elemento del filtro. Gire el elemento en la solución para mojar todo el perímetro exterior teniendo cuidado de no dejar solución limpiadora dentro del elemento.
  5. Retire el elemento y permita que la solución disuelva la suciedad durante cinco minutos.
  6. Enjuague el elemento de adentro hacia afuera.
  7. Sacuda el exceso de agua y deje que el elemento del filtro se seque al aire. ¡NO use aire comprimido!
  8. Sujete el elemento del filtro delante de una fuente potente de luz. Si la luz se ve uniforme a través del elemento éste está suficientemente limpio.
  9. Reemplace el elemento del filtro si está dañado o si el medio de filtración no se puede limpiar bien.
    10. NOTA
    Nunca aplique aceite al elemento del filtro de aire.
  10. Aplique una gota de FIJATORNILLOS Y SELLADOR DE MEDIANA FUERZA LOCTITE 243 (azul) a las roscas del elemento del filtro de aire. Apriete los tornillos según las especificaciones. Vea Tabla 1.
  11. Instale la cubierta del depurador de aire y apriete el sujetador según las especificaciones. Vea Tabla 1.
  12. Instale el inserto y apriete el tornillo según las especificaciones. Vea Tabla 1.
    13. NOTA
    En caso de lluvia, el agua podría ingresar con un elemento del filtro expuesto:
    • Cuando esté estacionada lo que provocaría daños internos al motor.
    • Mientras esté en funcionamiento lo que provocaría una falla de encendido del motor.
    Cuando no esté operando la motocicleta, cubra el elemento del filtro de aire expuesto con el protector para lluvia suministrado a fin de evitar la posibilidad de que ingrese agua.
Tabla 1. Par de torsión del sujetador del depurador de aire
SUJETADORES
PAR DE TORSIÓN
Elemento del filtro de aire
6,2–6,8 N·m (55–60 in-lbs)
Cubierta del depurador de aire
4–6,8 N·m (36–60 in-lbs)
Inserto del depurador de aire
3,1–3,6 N·m (27–32 in-lbs)

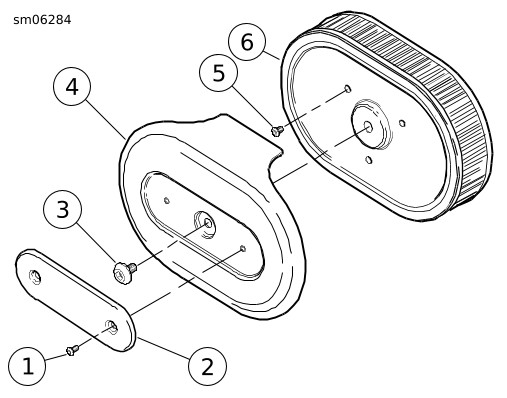

1Sujetador del inserto del depurador de aire (2)
2Inserto del depurador de aire
3Sujetador de la cubierta del depurador de aire
4Cubierta del depurador de aire
5Sujetador del elemento del filtro de aire (3)
6Elemento del filtro de aire
Figura 1. Cubierta del depurador de aire
