Extracción del asiento trasero
  1. Vea Figura 2. Extraiga el tornillo de ajuste manual y la arandela de la parte superior del guardabarros trasero.
  2. Deslice el asiento trasero hacia atrás de los tornillos de montaje del asiento.
  3. Inserte la correa del asiento debajo de la aleta en la parte trasera del asiento del motociclista.
NOTA
Vea Figura 2. Un tapón decorativo del guardabarros está instalado debajo del asiento trasero. El tapón puede quitarse e instalarse en la tuerca de retención del asiento trasero en el guardabarros trasero cuando conduzca sin asiento trasero.
Instalación del asiento trasero
1. Quite la correa del asiento de la parte inferior de la aleta del asiento del motociclista.
2. Deslice el asiento trasero por debajo de la correa del asiento y enganche la pieza de soporte del asiento trasero con los tornillos de montaje del asiento.
3. Apriete el tornillo de ajuste manual con la arandela para asegurar el asiento trasero al guardabarros trasero.
ADVERTENCIA
Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
4. Jale el asiento trasero hacia arriba para verificar que esté correctamente asegurado.
Extracción del asiento del motociclista
  1. Vea Figura 2. Quite el asiento trasero.
  2. Extraiga los dos tornillos de la parte trasera del asiento.
  3. Levante la parte trasera del asiento y jale hacia atrás para desmontar el asiento.
Instalación del asiento del motociclista
1. Deslice el asiento hacia la parte delantera de la motocicleta para enganchar la lengüeta en la estructura dentro de la ranura en el asiento, mientras baja la parte trasera del asiento sobre los espárragos de montaje del asiento.
2. Instale la correa del asiento en los espárragos de montaje del asiento.
3. Instale los tornillos de montaje del asiento. Apriete firmemente.
4. Si desea, instale el asiento trasero.
ADVERTENCIA
Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
5. Jale hacia arriba el asiento y el asiento trasero para verificar que estén correctamente asegurados.

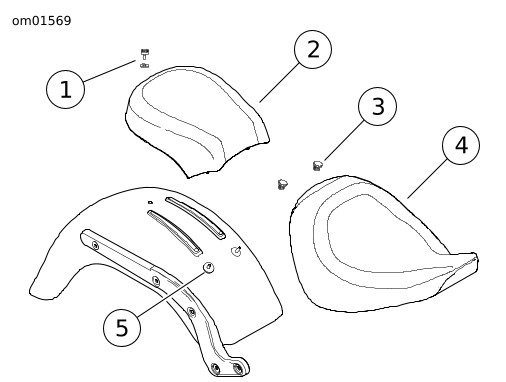

1Tornillo de ajuste manual del asiento trasero
2Asiento trasero
3Tornillos del asiento (2)
4Asiento
5Espárragos de montaje del asiento
Figura 1. Asiento y asiento trasero

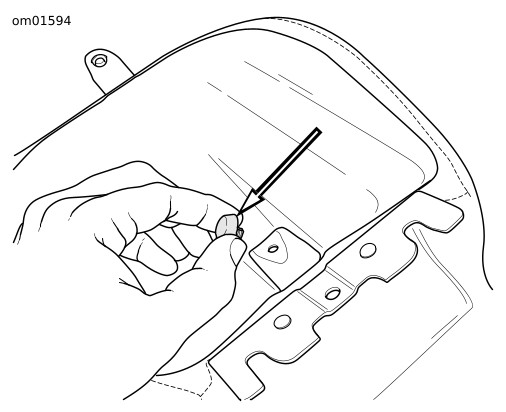

Figura 2. Tapón del guardabarros trasero (debajo del asiento trasero)
