Altavoces de la alforja
Las alforjas y los altavoces están diseñados para impedir la entrada de agua y para permitir que el agua drene durante el lavado o durante la conducción en todas las condiciones climáticas. Para quitar toda el agua estancada de los altavoces, abra las alforjas y cuidadosamente sacuda el agua de los altavoces.
Bloqueo/desbloqueo con la llave de encendido
Bloqueo: Inserte la llave en la posición neutral de la cerradura de la alforja y gire la llave 1/8 de vuelta hacia la izquierda. Regrese la llave a la posición neutral para sacar la llave.
Desbloqueo: Inserte la llave en la posición neutral de la cerradura de la alforja y gire la llave 1/8 de vuelta hacia la derecha. Regrese la llave a la posición neutral para sacar la llave.
Abertura
- Vea Figura 2. Para abrir el pestillo, sujete el pestillo con los dedos y levante.
- Coloque una mano en la ESQUINA EXTERIOR de la cubierta y la otra mano en la esquina exterior opuesta. Levante el borde exterior de la cubierta, moviendo el borde interior de la cubierta en las piezas de soporte.
- Levante el borde interior de la cubierta para desenganchar las piezas de soporte.
- Acerque la cubierta hacia usted, encima de la alforja. Al abrir la cubierta, voltéela para que el interior quede expuesto. Permita que la cubierta cuelgue de la correa de nylon.
NOTA
Las cubiertas se mantienen sujetas a las alforjas en todo momento.
Para cerrar
- Vea Figura 2. Use ambas manos para sujetar las esquinas EXTERIORES de la cubierta hacia arriba y deslice el borde interior hacia su lugar para que las piezas de soporte se deslicen juntas.
- Cierre la tapa y asegure el pestillo. Las piezas de soporte engancharán automáticamente.
NOTA
El pestillo de la alforja debe cerrarse y bloquearse siempre que la motocicleta esté en marcha.
Extracción
Las alforjas están sujetas a las piezas de soporte con sujetadores de 1/4 de vuelta llamados espárragos con cabeza de gancho. Algunos modelos internacionales no tienen los espárragos de forma de alambre. Use un destornillador de hoja plana para girar los espárragos.
NOTA
- Sostenga la alforja mientras extrae los sujetadores para evitar que se caigan.
- No conduzca la motocicleta sin las alforjas instaladas y el conector del arnés de audio completamente bloqueado en su lugar.
- Si las alforjas van a estar desmontadas de la motocicleta (durante el almacenamiento o el lavado), instale las tapas contra la intemperie en los conectores del arnés de audio, para prevenir que la suciedad y el agua entren a los conectores. Use correas de cables para asegurar los cables del arnés de audio en la parte superior de la pieza de soporte del soporte de la alforja y en el otro arnés de cableado a lo largo del guardabarros trasero para evitar que cuelguen.
Instalación
- Cuidadosamente coloque la alforja en su posición en el riel.
- Acople el conector del arnés de audio en el lado de la alforja.
- Alinee los sujetadores con los agujeros de la pieza de soporte del soporte y empuje los espárragos dentro de la pieza de soporte mientras los gira 1/4 de vuelta hacia la derecha.
- Compruebe que la alforja esté correctamente sujetada.
- Cierre y asegure la tapa de la alforja.
Ajustes
Si se aflojan los pestillos, los salientes de los pestillos se pueden ajustar.
AVISO
Ajuste los salientes de los pestillos solamente lo suficiente como para permitir que enganchen correctamente en la bisagra del pestillo. Doblar los salientes de los pestillos hacia adelante y hacia atrás puede sobretensionar el metal y debilitar los salientes. (00169a)
- Doble los salientes hasta que enganchen firmemente en la bisagra.
- Vea Mantenimiento y lubricación → Lubricación miscelánea para obtener detalles de la lubricación.
Figura 1. Conector del arnés de audio
| 1 | Bisagra |
| 2 | Pestillo |
| 3 | Lengüetas de anclaje |
| 4 | Sujetadores |
| 5 | Piezas de soporte de anclaje |

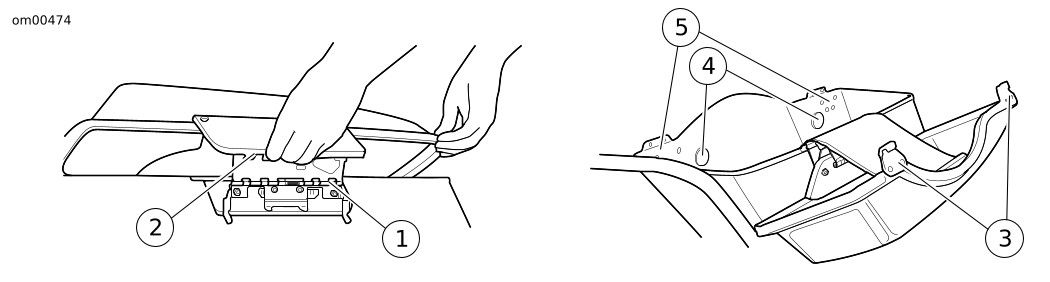

Figura 2. Alforjas
