Extracción: FXDWG
  1. Vea Figura 1. Extraiga el tornillo (1) del asiento trasero del pasajero (2).
  2. Deslice el asiento trasero hacia adelante para liberarlo del perno con reborde (7).
  3. Quite el perno con reborde (7), la correa del asiento (3) y la arandela con reborde (8).
  4. Deslice el asiento (4) hacia la parte trasera de la motocicleta y quítelo.
Instalación: FXDWG
  1. Coloque el asiento en el eje central de la estructura.
  2. Vea Figura 1. Deslice el asiento (4) hacia la parte delantera de la motocicleta, enganchando la lengüeta delantera del asiento debajo del montaje del tanque de combustible.
  3. Alinee la lengüeta en la parte trasera del asiento, los agujeros de la correa del asiento (3) y la arandela (8) con el agujero del guardabarros.
  4. Instale el perno con reborde (7) y apriételo firmemente.
  5. Deslice el asiento trasero (2) a través de la correa del asiento y alinee la ranura debajo del asiento trasero con la cabeza del perno con reborde (7).
  6. Deslice el asiento trasero hacia atrás hasta que quede firmemente asegurado en el perno con reborde.
  7. Instale el tornillo (1) y apriételo firmemente.
  8. Levante el asiento, el asiento trasero y la correa del asiento para verificar que todo esté asegurado correctamente.
Extracción: Todos los demás modelos
  1. Vea Figura 1. Quite el tornillo (1).
  2. En los asientos dobles, levante ligeramente el asiento y quite la tuerca (9) y la arandela (10) del espárrago de montaje debajo del asiento. Extraiga la correa del asiento (3).
  3. Deslice el asiento hacia la parte trasera de la motocicleta y quítelo.
Instalación: Todos los demás modelos
1. Vea Figura 1. Coloque el asiento (5, 6, 11) en el eje central de la estructura.
2. Deslice el asiento hacia la parte delantera de la motocicleta, enganchando la lengüeta delantera del asiento debajo del montaje del tanque de combustible.
3. Instale la arandela (10) y la tuerca (9) para asegurar la correa del asiento (3) al espárrago de montaje debajo del asiento. Ajuste a 6,7–10,2 N·m (60–90 in-lbs).
4. Instale el tornillo (1) y apriételo firmemente.
5. Levante el asiento (5, 6, 11) y la correa (3) para revisar si todo esté asegurado correctamente.
1Tornillo
2Asiento trasero del pasajero: FXDWG
3Correa del asiento
4Asiento individual: FXDWG
5Asiento individual: FXDB
6Asiento doble (típico)
7Perno con reborde
8Arandela con reborde
9Tuerca
10Arandela
11Asiento: FXDL
12Asiento: FXDLS

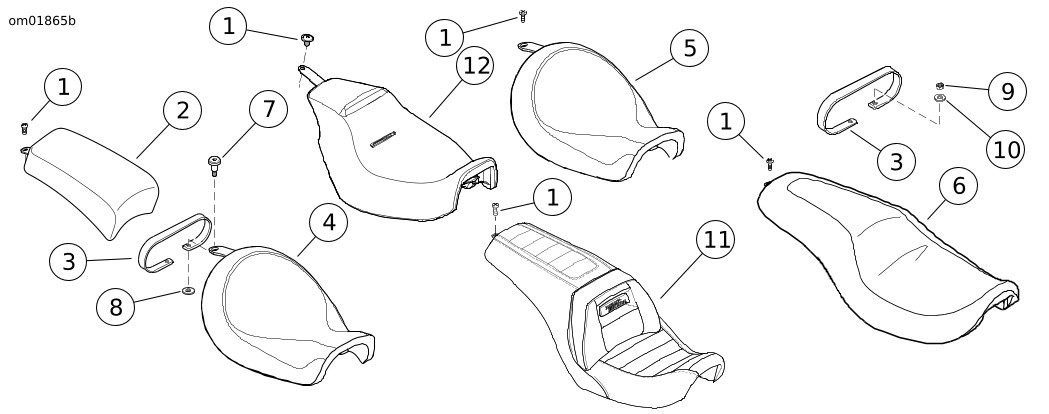

Figura 1. Asiento
