Luz de nivel bajo de combustible

Continua: Vea Figura 1. La luz de advertencia de nivel bajo de combustible (1) se ilumina cuando la gasolina en el tanque llega al nivel bajo de combustible (aproximado). Consulte la Tabla 1.

Intermitente: Si la luz de nivel bajo de combustible destella continuamente, esto indica que hay una falla en los circuitos del nivel de combustible. Vaya a un concesionario Harley-Davidson.

Luz de seguridad

Vea Figura 1. En las motocicletas equipadas con un sistema de seguridad, se enciende la luz de seguridad (2) cuando el sistema de seguridad esté activado. Vea SISTEMA DE SEGURIDAD → Sistema de seguridad.

Si la luz de seguridad permanece encendida después de desactivar el sistema de seguridad, consulte un concesionario Harley-Davidson.

Luz de descarga de la batería

Vea Figura 1. La luz de la batería indica la sobrecarga o falta de carga de la batería. Vea Mantenimiento y lubricación → Mantenimiento de la batería.

Control de crucero: FXDLS

Vea Figura 1. La luz del control de crucero (3) se ilumina cuando el control de crucero está encendido. Consulte la Tabla 1.

Luz del sistema de frenos antibloqueo (ABS) (si está equipada)

ADVERTENCIA

Si la luz del ABS continúa destellando a velocidades superiores a los 5 km/h (3 mph) o permanece encendida continuamente, el ABS no está funcionando. El sistema de frenos estándar está funcionando, pero puede ocurrir un bloqueo de las ruedas. Contacte un concesionario Harley-Davidson para reparar el ABS. Una rueda bloqueada patinará y puede provocar la pérdida del control del vehículo, lo que puede causar la muerte o lesiones graves. (00361b)

Intermitente: Vea Figura 1. En los vehículos con ABS, la luz del ABS (5) empieza a destellar cuando se enciende el vehículo. La luz destellante indica que el sistema se encuentra en modo de diagnóstico automático. Continua destellando hasta que la velocidad de la motocicleta excede los 5 km/h (3 mph). El ABS no funciona hasta que la luz se apaga. Consulte la Tabla 1.

Continua: El encendido continuo de la luz indica una falla del ABS. Se inhabilita el ABS y los frenos funcionan como si fueran frenos sin ABS. Consulte un concesionario Harley-Davidson para que realice el servicio.

Luz de advertencia del motor

Vea Figura 1. La luz de advertencia del motor indica cuando el motor/sistema de mantenimiento del motor no está funcionando normalmente.

Vea Operación → Arrancar el motor.

1	Nivel bajo de combustible
2	Seguridad
3	Descarga de la batería
4	Control de crucero: FXDLS
5	ABS (también se muestra el ícono de ABS km/h)
6	Advertencia del motor

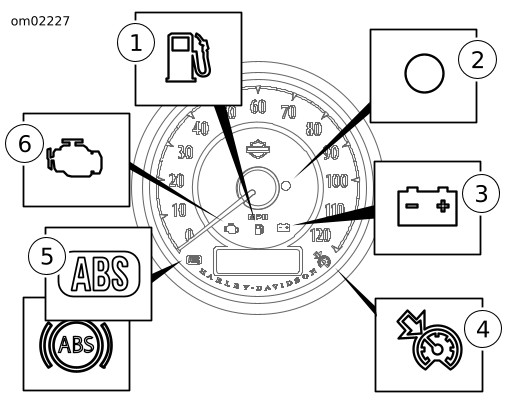

Figura 1. Luces de los instrumentos

Tabla 1. Luces de los instrumentos del velocímetro

ÍCONO	NOMBRE	FUNCIÓN
	Nivel bajo de combustible	Se ilumina cuando el nivel de combustible está a aproximadamente 3,1 L (0.8 USgal) o menos. Llene con combustible recomendado cuanto antes.
	Sistema de seguridad	Una luz intermitente indica que el sistema de seguridad está activado.
	Descarga de la batería	Indica la sobrecarga o falta de carga de la batería.
	Control de crucero	Ámbar: Color ámbar cuando el control de crucero está encendido. Verde: Verde cuando la velocidad de crucero se ha configurado y la motocicleta alcanza la velocidad de crucero.
	ABS	Parpadea hasta los 5 km/h (3 mph) y el ABS comienza a funcionar.
	Advertencia del motor	Se ilumina cuando el diagnóstico del motor ha detectado una falla eléctrica.
