Extracción
NOTA
  • Determine si se desea la almohadilla lumbar antes de ajustar los manillares y los elevadores.
  • Para poder volverla a usar, instale los tornillos de la almohadilla lumbar dentro de la parte trasera del respaldo de la almohadilla lumbar después de quitarla.
  1. Vea Figura 1. Extraiga el asiento.
  2. Extraiga los tornillos (1) y las arandelas (2) de la almohadilla lumbar (4).
  3. Extraiga los tornillos (3) de la placa de identificación (5).
  4. Quite la placa de identificación de la almohadilla lumbar.
  5. Coloque la placa de identificación en el asiento.
  6. Instale los tornillos en la placa de identificación. Apriete los tornillos.
Instalación
  1. Vea Figura 1. Extraiga los tornillos (3) de la placa de identificación (5).
  2. Coloque la placa de identificación en la almohadilla lumbar (4).
  3. Instale los tornillos en la placa de identificación. Apriete los tornillos.
  4. Inserte la almohadilla lumbar en el asiento.
  5. Instale los tornillos (1) y las arandelas (2) en la almohadilla lumbar. Apriete los tornillos.
  6. Instalar el asiento.

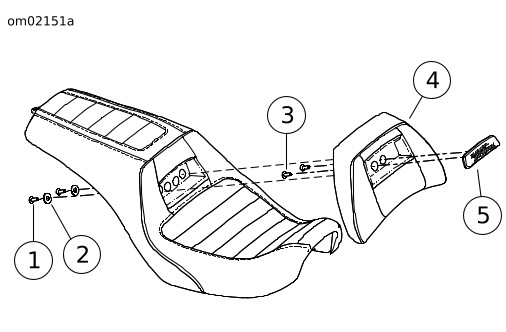

1Tornillo (2)
2Arandela (2)
3Tornillo (2)
4Almohadilla de soporte lumbar
5Placa de identificación
Figura 1. Almohadilla de soporte lumbar
