| 1. | Vea Figura 2. Extraiga el tapón de presión (1) de la parte superior del visor (2). a. Vea Figura 1. Inserte un destornillador pequeño a través del agujero (1) en el lado izquierdo debajo del visor (2). b. Empuje el tapón hacia arriba parar extraerlo. | |
| 2. | Vea Figura 2. Afloje la tuerca de la abrazadera del faro delantero (3). | |
| 3. | Ajuste el faro delantero de manera vertical para dirigirlo hacia la línea horizontal. Al mismo tiempo, ajuste el faro delantero de manera horizontal para dirigir el haz de luz directamente hacia adelante. | |
| 4. | Apriete la tuerca del faro delantero a 14–27 N·m (120–240 in-lbs) después de que el faro está colocado correctamente. | |
| 5. | Instale el tapón de presión (1) en el visor del faro delantero (2). |

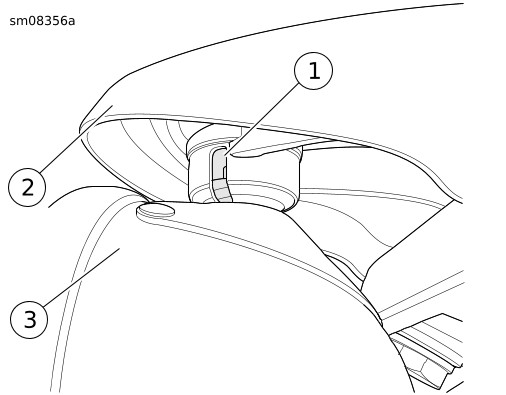

| 1 | Agujero |
| 2 | Visor |
| 3 | Faro delantero |
Figura 1. Visor del faro delantero: Modelos FXDL

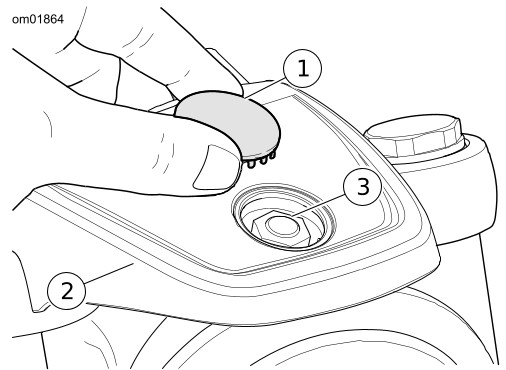

| 1 | Tapón de presión |
| 2 | Visor del faro delantero |
| 3 | Tuerca de la abrazadera |
Figura 2. Faro delantero: Modelos FXDL
