Se proporcionan cinco luces indicadoras:

Todos los modelos, excepto los FXDL, FXDLS: en el tablero de instrumentos.
FXDL, FXDLS: En la carátula del tacómetro.

Señales de giro

Vea Figura 1. Cuando se activa una señal de giro, los indicadores de las señales de giro (1, 5) destellan. Cuando se operan las luces intermitentes de emergencia de 4 vías, los dos indicadores de las señales de giro destellan simultáneamente. Consulte la Tabla 1.

Luz alta del faro delantero

Vea Figura 1. La luz indicadora de la luz alta del faro delantero (2) se ilumina cuando se presiona el interruptor de luz alta o de destello para pasar. Consulte la Tabla 1.

Luz indicadora de neutro

Vea Figura 1. La luz indicadora de neutro (3) se enciende cuando la transmisión está en neutro. Consulte la Tabla 1.

Luz indicadora de la presión de aceite

Vea Figura 1. La luz indicadora de la presión de aceite (4) se enciende cuando el aceite suficiente no está circulando por el motor. Consulte la Tabla 1.

La luz se enciende cuando se activa el encendido antes de encender el motor. Con el motor en marcha, la luz se apaga cuando la velocidad del motor está arriba de la marcha al ralentí.

Las circunstancias que pueden hacer que la luz roja indicadora de aceite se encienda son:

Nivel bajo de aceite. Pare el motor de inmediato. Añada aceite.
Aceite diluido. Cambie el aceite lo más pronto posible.
Aceite incorrecto para la temperatura de funcionamiento. Cambie el aceite lo más pronto posible.
Para obtener información, vea Solución de problemas.

AVISO

Si la luz indicadora de la presión de aceite permanece encendida, compruebe siempre el suministro de aceite en primer lugar. Si el suministro de aceite es normal y la luz todavía permanece encendida, pare el motor inmediatamente y no lo vuelva a poner en marcha hasta que se localice el problema y se hagan las reparaciones necesarias. De lo contrario, se puede dañar el motor. (00157a)

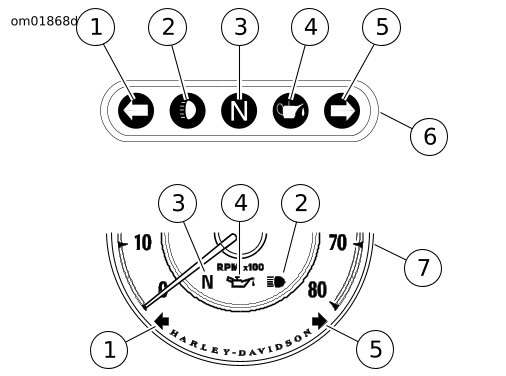

1	Giro a la izquierda
2	Luz alta
3	Neutro
4	Presión de aceite
5	Giro a la derecha
6	Todos, excepto los FXDL, FXDLS
7	FXDL, FXDLS

Figura 1. Luces indicadoras

Tabla 1. Luces indicadoras de la barra indicadora

ÍCONO	NOMBRE	FUNCIÓN
	Giro a la izquierda	Destella cuando se activa el interruptor de la señal para un giro a la izquierda. Presione el interruptor de la señal de giro a la izquierda para cancelar.
	Luz alta	Se ilumina cuando las luces altas están encendidas. Presione el interruptor de luz baja para cambiar a la luz baja.
	Neutro	Se ilumina cuando la transmisión está en neutro.
	Presión de aceite	Si el indicador permanece encendido, pare el motor y verifique el nivel de aceite.
	Giro a la derecha	Destella cuando se activa el interruptor de la señal para un giro a la derecha. Presione el interruptor de la señal de giro a la derecha para cancelar.
