Verificación del nivel en el tanque de expansión
El anticongelante y refrigerante GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE & COOLANT (pieza Nº 99822-02) proporciona protección hasta -36,7 °C (-34 °F). En climas en los que la temperatura baja a menos de -36,7 °C (-34 °F), consulte con su concesionario local Harley-Davidson para obtener la mezcla correcta.
- Vea la Figura 1. Quite el sujetador y cubierta lateral tipo persiana con el vehículo apoyado en el soporte de estacionamiento.
ADVERTENCIANo aflojes o quites la tapa de presión cuando el sistema de refrigeración está caliente. El sistema de enfriamiento está bajo presión y el refrigerante y el vapor calientes se pueden escapar por la tapa de presión, los cuales pueden ser la causa de quemaduras graves. Permite que la moto se enfríe antes de reparar el sistema de enfriamiento. (00091c)
ATENCIÓNA temperatura de funcionamiento, los radiadores y los enfriadores de aceite contienen líquidos calientes. El contacto con un radiador o un enfriador de aceite puede ocasionar quemaduras menores o moderadas. (00141b)

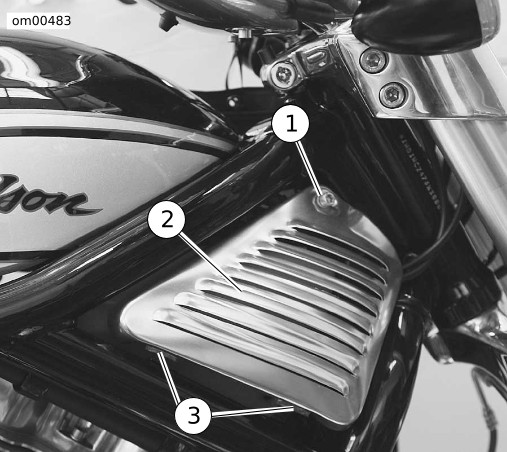

| 1 | Sujetador |
| 2 | Cubierta |
| 3 | Lengüetas de montaje |
Figura 1. Cubierta lateral: modelo VRSCR

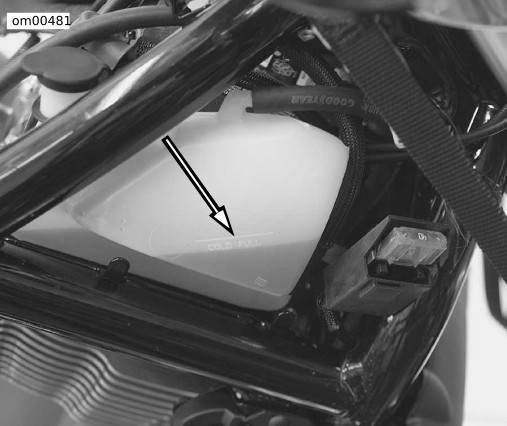

Figura 2. Línea Cold Full (lleno en frío) en el tanque de expansión: modelo VRSCR
| 1. | Vea la Figura 2. Verifique el nivel de refrigerante en el tanque de expansión cuando el refrigerante esté frío. | |
AVISO Debe usarse agua desionizada con el anticongelante en el sistema de enfriamiento. El agua dura puede provocar la acumulación de incrustaciones en los pasajes de agua, lo que reduce la eficiencia del sistema de enfriamiento y provoca el sobrecalentamiento y daños en la motocicleta. (00195b) ADVERTENCIALa mezcla del refrigerante contiene químicos tóxicos, que pueden ser letales si se ingieren. Si se ingiere, no induzca el vómito; llame inmediatamente a un médico. Utilícelo en un área con buena ventilación. Puede presentarse irritación de la piel o los ojos por los vapores o el contacto directo. En caso de contacto con la piel o los ojos, enjuague completamente con agua abundante y acuda a un hospital, si es necesario. Elimine cualquier refrigerante usado de acuerdo con los reglamentos federales, estatales y locales. (00092a) | ||
| 2. | Si el nivel está debajo de la línea que dice “COLD FULL” (lleno frío) en el tanque, siga el procedimiento que se da a continuación para subir el nivel del refrigerante: a. Abra el asiento. b. Vea la Figura 3. Quite la cubierta de la caja de aire girando el sujetador con cabeza de asa 1/4 de vuelta a la izquierda. Saque la cubierta de la caja de aire por los agujeros ubicados en el frente. c. Vea la Figura 4. Extraiga la tapa de llenado del tanque de expansión y agregue Genuine Harley-Davidson Extended Life Antifreeze & Coolant (anticongelante y refrigerante de vida extendida) hasta que el nivel de líquido alcance la línea “COLD FULL” (lleno frío). d. Vuelva a poner el tapón del tanque de expansión. e. Vuelva a instalar la cubierta de la caja de aire. Asegure la cubierta girando el sujetador con cabeza de asa 1/4 de vuelta a la derecha. f. Cierre el asiento. NOTA
| |
AVISO Cuando cierre el asiento, asegúrese de que el interruptor de encendido esté en la posición FUEL (combustible). Si el interruptor de encendido está en cualquier otra posición cuando se cierre el asiento, podría dañarse el mecanismo del pestillo del asiento. (00196a) | ||
| 3. | Vuelva a instalar la cubierta lateral derecha. Apriete el sujetador a 4,1–6,8 N·m (36–60 in-lbs). NOTA Si el tanque de expansión del refrigerante está vacío cuando el motor está frío, es posible que haya entrado aire al sistema de enfriamiento. El sistema debe ser purgado de todo el aire atrapado y vuelto a llenar con refrigerante. Consulte el Manual del servicio de los modelos VRSC para obtener las instrucciones del procedimiento correcto. |
AVISO
Limpie la superficie de entrada del radiador en forma regular. Las hojas y otros residuos pueden acumularse en la superficie del radiador y degradar el rendimiento de este, lo que podría provocar un sobrecalentamiento y daños en la motocicleta. (00197d)

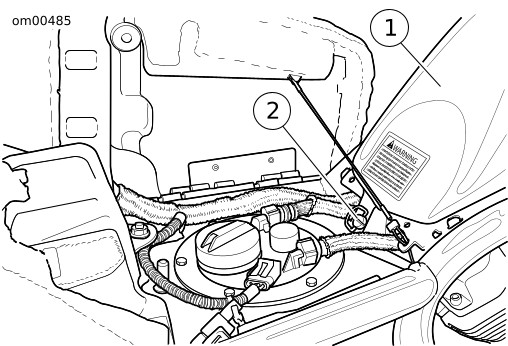

| 1 | Cubierta de la caja de aire |
| 2 | Sujetador con cabeza de asa |
Figura 3. Cubierta de la caja de aire: modelo VRSCR

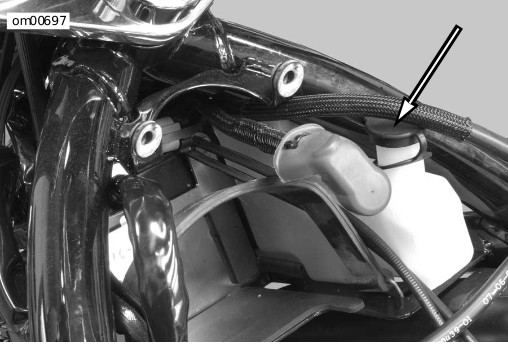

Figura 4. Tapa de llenado del tanque de expansión (no se muestra la batería solamente para propósitos
de la ilustración)
