Esta sección proporciona vistas laterales izquierda y derecha de su motocicleta VRSC 2006. Consulte las secciones de CONTROLES E INDICADORES y FUNCIONAMIENTO para obtener detalles específicos de cada componente.
NOTA
Las especificaciones en esta edición pueden no corresponder a aquellas de certificación oficial en algunos mercados, debido al momento de impresión de esta edición, la diferencia en los métodos de prueba y (o) en las diferencias de los vehículos. Los clientes que quieran especificaciones reglamentarias oficialmente reconocidas para sus vehículos, deberán referirse a los documentos de certificación y (o) consultar a sus respectivos concesionarios o distribuidores.
| 1 | Tacómetro/velocímetro |
| 2 | Indicador de combustible |
| 3 | Depósito del embrague |
| 4 | Batería |
| 5 | Depurador de aire |
| 6 | Palanca de cambios |
| 7 | Varilla medidora |
| 8 | Ventiladores de enfriamiento |
| 9 | Radiador |

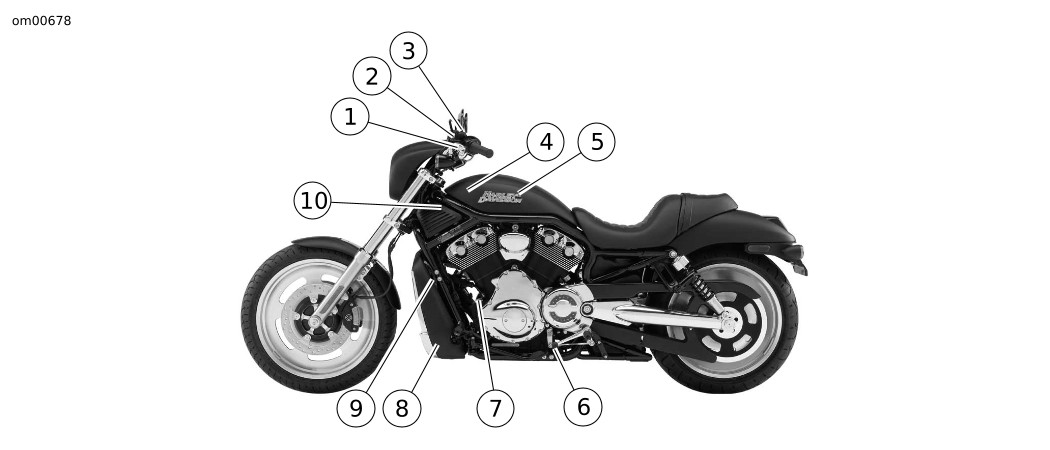

Figura 1. VRSCR Street Rod 2006 – vista lateral izquierda
| 1 | Tapa de llenado de combustible (debajo del asiento) |
| 2 | Bomba de agua |
| 3 | Termostato |
| 4 | Interruptor de reposición del odómetro |
| 5 | Bomba y depósito del freno delantero |
| 6 | Cerradura de la horquilla |
| 7 | Botella de desbordamiento del refrigerante |
| 8 | Fusible Maxi |
| 9 | Interruptor de encendido |
| 10 | Bomba del freno trasero |

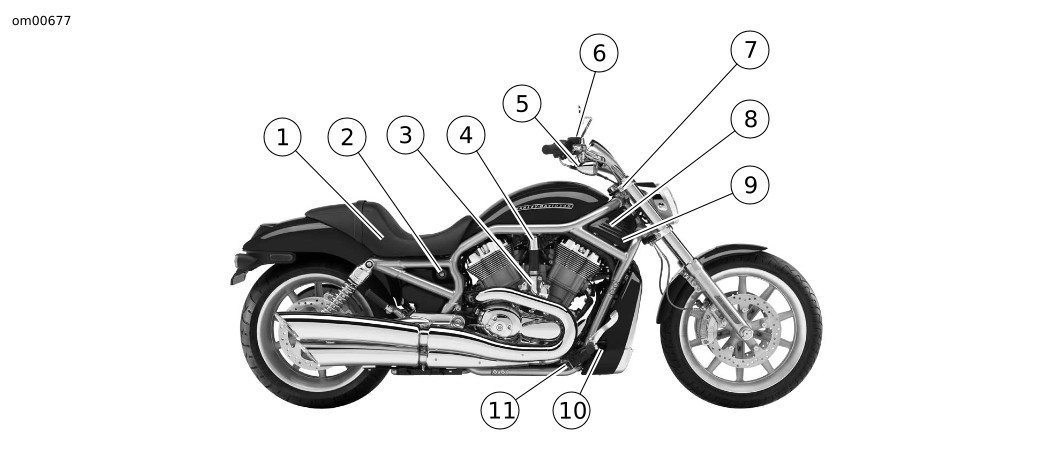

Figura 2. VRSCR Street Rod 2006 – vista lateral derecha
| 1 | Tacómetro/velocímetro |
| 2 | Indicador de combustible |
| 3 | Depósito del embrague |
| 4 | Batería |
| 5 | Depurador de aire |
| 6 | Drenaje del aceite del motor |
| 7 | Filtro de aceite del motor |
| 8 | Varilla medidora |
| 9 | Enfriador de aceite |
| 10 | Radiador |
| 11 | ECM |

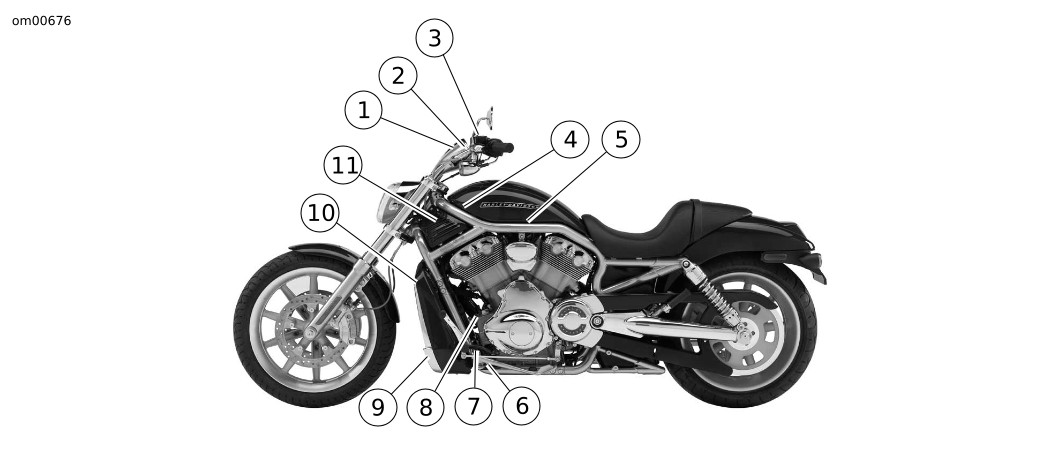

Figura 3. VRSCA V-Rod 2006 – vista lateral izquierda
| 1 | Tapa de llenado de combustible (debajo del asiento) |
| 2 | Interruptor de encendido/liberación del asiento |
| 3 | Bomba de agua |
| 4 | Termostato |
| 5 | Interruptor de reposición del odómetro |
| 6 | Bomba y depósito del freno delantero |
| 7 | Cerradura de la horquilla |
| 8 | Botella de desbordamiento del refrigerante |
| 9 | Fusible Maxi |
| 10 | Depósito del freno trasero |
| 11 | Bomba del freno trasero |
Figura 4. VRSCA V-Rod 2006 – vista lateral derecha
| 1 | Tacómetro/velocímetro |
| 2 | Indicador de combustible |
| 3 | Depósito del embrague |
| 4 | Batería |
| 5 | Depurador de aire |
| 6 | Palanca de cambios |
| 7 | Varilla medidora |
| 8 | Enfriador de aceite |
| 9 | Radiador |
| 10 | ECM |
Figura 5. VRSCD Night Rod 2006 – vista lateral izquierda
| 1 | Tapa de llenado de combustible (debajo del asiento) |
| 2 | Interruptor de encendido/liberación del asiento |
| 3 | Bomba de agua |
| 4 | Termostato |
| 5 | Interruptor de reposición del odómetro |
| 6 | Bomba y depósito del freno delantero |
| 7 | Cerradura de la horquilla |
| 8 | Botella de desbordamiento del refrigerante |
| 9 | Fusible Maxi (debajo de la cubierta) |
| 10 | Depósito del freno trasero |
| 11 | Bomba del freno trasero |

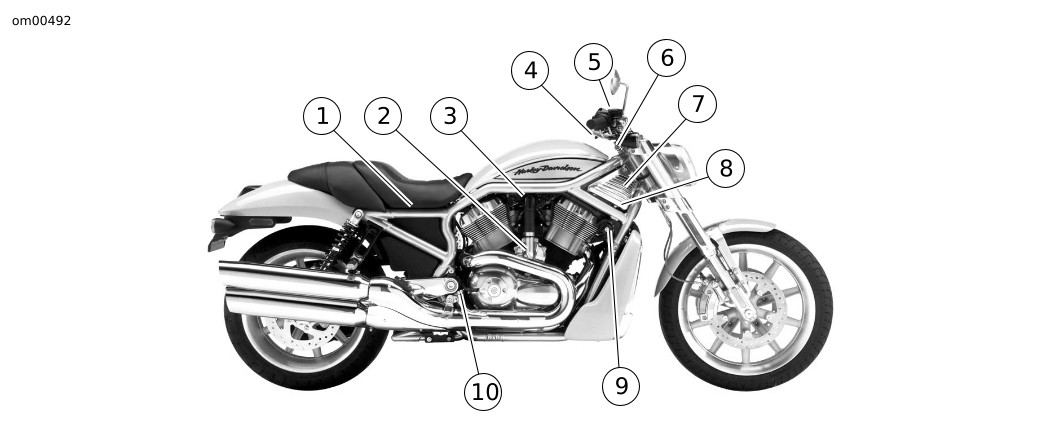

Figura 6. VRSCD Night Rod 2006 – vista lateral derecha
