Extracción del asiento trasero

Extraiga el tornillo de ajuste manual y la arandela de la parte superior del guardabarros trasero.
Deslice el asiento trasero hacia atrás de las tuercas de ajuste manual del asiento.

Conducción sin el asiento trasero.

Vea Figura 1. Si prefiere la apariencia de un asiento individual, la correa del asiento se puede retirar. Cubra el saliente del tornillo de ajuste manual con el tapón decorativo (4) que se encuentra debajo del asiento trasero.

Extracción del asiento

Quite el asiento trasero.
Extraiga las dos tuercas de ajuste manual de la parte trasera del asiento.
Levante la parte trasera del asiento. Retrocédalo para sacar la lengüeta del asiento de la ranura en el marco.
Extraiga la correa del asiento.

Instalación del asiento

1.	Vea Figura 1. Instale la correa del asiento (3) en los espárragos de montaje del asiento del guardabarros.
2.	Deslice el asiento hacia la parte delantera de la motocicleta para enganchar la lengüeta dentro de la ranura en la parte trasera de la estructura (1), mientras baja la parte trasera del asiento sobre los espárragos de montaje del asiento (2).
3.	Instale el tornillos de ajuste manual de montaje del asiento (3). Ajuste firmemente.
4.	Si desea, instale el asiento trasero.
	ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
5.	Tire hacia arriba del asiento y asiento trasero para verificar que estén correctamente asegurados.

Instalación del asiento trasero

1.	Vea Figura 1. Deslice la parte delantera del asiento trasero para enganchar las muescas en la pieza de soporte del asiento trasero con los tuercas de ajuste manual (5).
2.	Apriete el tornillo de ajuste manual con la arandela (6) para asegurar el asiento trasero al guardabarros trasero.
	ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
3.	Tire hacia arriba del asiento trasero para verificar que esté correctamente asegurado.

1	Enganche la lengüeta.
2	Inferior
3	Instale las tuercas de ajuste manual (2).
4	Instale el tapón del guardabarros.
5	Enganche las ranuras en las tuercas de ajuste manual.
6	Instale el tornillo de ajuste manual.

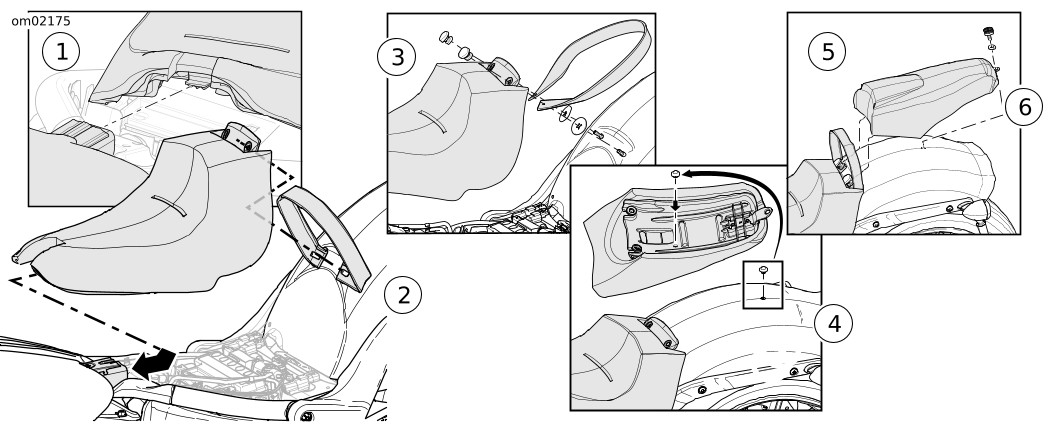

Figura 1. Instalación de los asientos delantero y trasero
