Extracción
AVISO
Retire la correa del asiento del pasajero antes de quitar el asiento. De lo contrario, se puede dañar la pintura del guardabarros trasero. (00225a)
- Vea Figura 1. Abra la cubierta de la alforja izquierda y quite el sujetador de la pieza de soporte de la correa del asiento.
- Tire hacia arriba de la correa para liberarla de la ranura en la pieza de soporte. Mueva la correa del asiento del pasajero al lado del asiento.
- Quite el sujetador para separar la pieza de soporte de montaje del asiento de la parte superior del guardabarros trasero.
- Vea Figura 2. Empuje el asiento hacia atrás para liberar la lengüeta de la ranura en el asiento.
- Retire el asiento de la estructura.
Instalación
| 1. | Vea Figura 3. Coloque el asiento en el eje central de la estructura. | |
| 2. | Vea Figura 2. Firmemente empuje hacia abajo y después hacia adelante sobre la parte delantera del asiento hasta que la ranura enganche en la lengüeta en la pieza de soporte trasera del tanque de combustible. | |
| 3. | Instale el sujetador de montaje del asiento. Apriete a 2,3–4,5 N·m (20–40 in-lbs). NOTA Si se pierde o rompe la tuerca de retención del asiento, vea el Manual de servicio para ver las instrucciones. | |
| 4. | Vea Figura 1. Instale el extremo de la correa del asiento en la ranura de la pieza de soporte de la correa del asiento. Instale el sujetador de la pieza de soporte de la correa del asiento. Apriete a 5,4–8,1 N·m (48–72 in-lbs). | |
 ADVERTENCIADespués de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b) | ||
| 5. | Tire del asiento hacia arriba para comprobar que esté correctamente asegurado. |
Figura 1. Tornillo de soporte de la correa del asiento (típico)

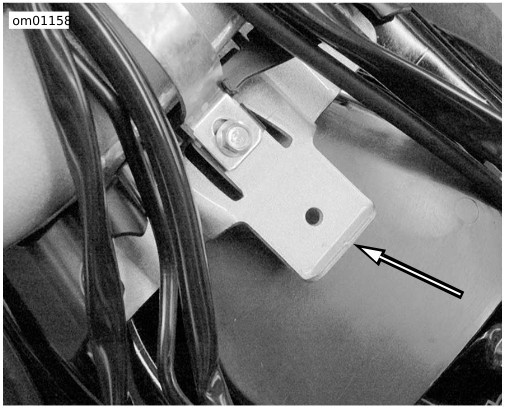

Figura 2. Lengüeta del asiento
Figura 3. Ranura de montaje del asiento
