Extracción: Modelos FXDWG

Vea Figura 1. Extraiga el tornillo (1) y la arandela (2) que aseguran el asiento trasero (9) al guardabarros.
Deslice el asiento trasero hacia adelante para liberarlo del perno con reborde (10).
Extraiga el perno con reborde, la correa de sujeción y los elementos de sujeción.
Deslice el asiento hacia la parte trasera de la motocicleta y quite el asiento.

Instalación: Modelos FXDWG

1.	Coloque el asiento en el eje central de la estructura. NOTA Hay una lengüeta en la parte delantera del asiento que se desliza debajo del montaje trasero del tanque de combustible para asegurar el asiento.
2.	Deslice el asiento hacia la parte delantera de la motocicleta hasta que a lengüeta quede asegurada debajo del montaje del tanque de combustible.
3.	Coloque la correa de sujeción con los agujeros de la correa de sujeción alineados con los agujeros del guardabarros. Alinee con el agujero en la lengüeta de montaje del asiento.
4.	Instale el perno con reborde y la arandela para asegurar el asiento y la correa de sujeción. Apriete firmemente.
5.	Deslice el asiento trasero a través de la correa de sujeción y alinee la ranura debajo del asiento trasero con la cabeza del perno con reborde.
6.	Deslice el asiento hacia atrás hasta que esté firmemente asegurado en el perno con reborde.
7.	Instale el tornillo (1) y la arandela (2). Apriete firmemente.
	ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
8.	Tire hacia arriba del asiento para comprobar que esté correctamente asegurado.

Extracción: Todos los demás modelos

Vea Figura 1. Extraiga el tornillo (1) y la arandela (2).
Levante ligeramente el asiento y quite la tuerca (7), las arandelas (5 y 6) y el perno (4). Quite la correa de sujeción.
Deslice el asiento hacia la parte trasera de la motocicleta y quítelo.

Instalación: Todos los demás modelos

1.	Coloque el asiento en el eje central de la estructura. NOTA Hay una lengüeta en el frente del asiento que se desliza debajo del montaje trasero del tanque de combustible.
2.	Deslice el asiento hacia la parte delantera de la motocicleta hasta que a lengüeta quede asegurada debajo del montaje del tanque de combustible.
3.	Vea Figura 1. Empuje hacia adelante el asiento hasta que la tuerca de retención del guardabarros trasero quede centrada en el agujero de la pieza de soporte de montaje.
4.	Instale el perno (4), las arandelas (5 y 6) y la tuerca (7) para asegurar la correa de sujeción del asiento. Apriete a 6,7–10,2 N·m (60–90 in-lbs).
5.	Instale el tornillo (1) y la arandela (2). Apriete firmemente.
	ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
6.	Tire hacia arriba del asiento para comprobar que esté correctamente asegurado.

1	Tornillo
2	Arandela
3	Asiento, típico
4	Perno de la correa de sujeción
5	Arandela de la correa de sujeción
6	Arandela de la correa de sujeción
7	Tuerca de la correa de sujeción
8	Asiento, FXDWG
9	Asiento trasero, FXDWG
10	Perno con reborde, FXDWG

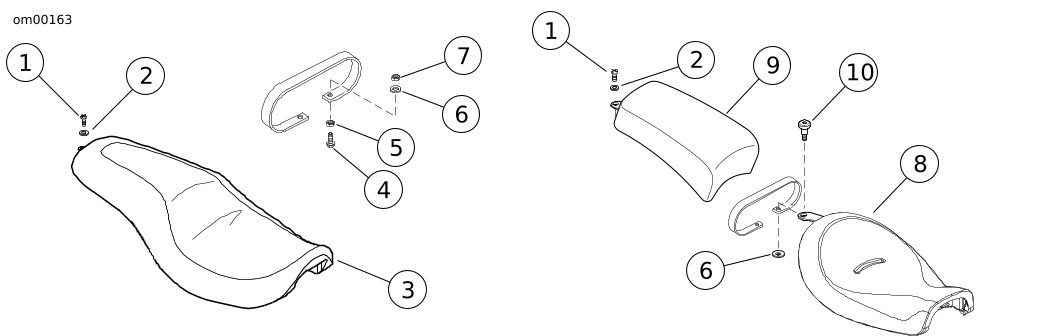

Figura 1. Asiento
