ADVERTENCIALa función de encendido automático del faro delantero proporciona mayor visibilidad del motociclista para otros conductores. Asegúrese de tener encendido el faro delantero en todo momento. La visibilidad limitada de otros conductores por parte del motociclista puede ser la causa de muerte o lesiones graves. (00030b)
Vea la sección SU MANUAL DEL PROPIETARIO. Asegúrese de anotar todos los números de llaves en el espacio que se proporciona al principio de este libro.
Vea Figura 1. El interruptor de encendido controla las funciones eléctricas de la motocicleta.
AVISO
Proteja su vehículo contra robos. El no bloquear la motocicleta después de estacionarla, podría causar un robo y/o daños al equipo. (00151b)
ADVERTENCIANo conduzca el vehículo con las horquillas bloqueadas. Las horquillas bloqueadas limitan la capacidad de maniobrabilidad de la motocicleta, lo cual puede causar la muerte o lesiones graves. (00035a)
AVISO
No lubrique los bloqueos de cilindro con lubricantes con base de petróleo o grafito. Los bloqueos no funcionarán correctamente. (00152a)
- Para quitar la llave del encendido, empuje la llave hacia adentro y hágala girar hacia la izquierda.
- Quite la llave.
NOTA
- Las luces funcionan cuando el interruptor está en la posición IGNITION (encendido), como lo exige la ley en algunos lugares.
- En los modelos FXDC, FXDWG y FXDF, quite la llave de encendido del bloqueo de encendido cuando opere la motocicleta. Si no quita la llave, ésta puede caerse durante el funcionamiento.
Tabla 1. Interruptor de
encendido
MODELO | UBICACIÓN Y FUNCIONAMIENTO | POSICIÓN DEL INTERRUPTOR | FUNCIÓN |
|---|---|---|---|
FXDL, FXDB | En la parte delantera derecha de la motocicleta en el
cabezal de dirección. Para desbloquear el interruptor y la horquilla delantera,
presione la llave hacia adentro y gírela hacia la
izquierda. HDI: Presione hacia adentro la palanca/llave
(internacionales) y gírela hacia la derecha a la posición OFF
(apagado). Asegúrese de presionar hacia adentro la llave para
moverla a cualquiera de las posiciones. Cerradura de la horquilla: Para
bloquear la horquilla, muévala a la posición completamente
hacia la izquierda. Presione hacia abajo sobre la llave y
gírela hacia la derecha a la posición del ícono de candado
cerrado. Quite la llave. | OFF (apagado) | El encendido, luces y accesorios están apagados. |
ACC* (accesorios) | Se pueden encender los accesorios y la luz intermitente de
emergencia. Se encienden las luces de los instrumentos. Pueden
activarse la luz de freno y la bocina. Se puede quitar la
llave excepto en los modelos internacionales. | ||
IGNITION* (encendido) | El encendido, luces y accesorios están encendidos. | ||
FXDC, FXDF, FXDWG | El interruptor está en el tablero de instrumentos del
tanque de combustible. El interruptor se cierra o se abre levantando la cubierta
del interruptor, insertando la llave y girando la llave hacia
la izquierda para cerrar o hacia la derecha para abrir. La
llave se puede retirar en cualquier posición. Cerradura de la horquilla: La
cerradura de la horquilla está en la parte delantera derecha
de la motocicleta en el cabezal de dirección. Inserte la llave
y presione para girar la cerradura al ícono de candado
cerrado. Quite la llave. Para desbloquear la cerradura de la horquilla, inserte la
llave y presione para girar la cerradura al ícono de candado
abierto. Quite la llave. | OFF (apagado) | El encendido, luces y accesorios están apagados. |
ACC* (accesorios) | Los accesorios encendidos. Pueden usarse las luces
intermitentes de emergencia. Se encienden las luces de los
instrumentos. Pueden activarse la luz de freno y la
bocina. | ||
IGNITION* (encendido) | El encendido, luces y accesorios están encendidos. | ||
*Los modelos internacionales tienen una función adicional:
La luz de posición y la luz trasera también están
activadas. | |||

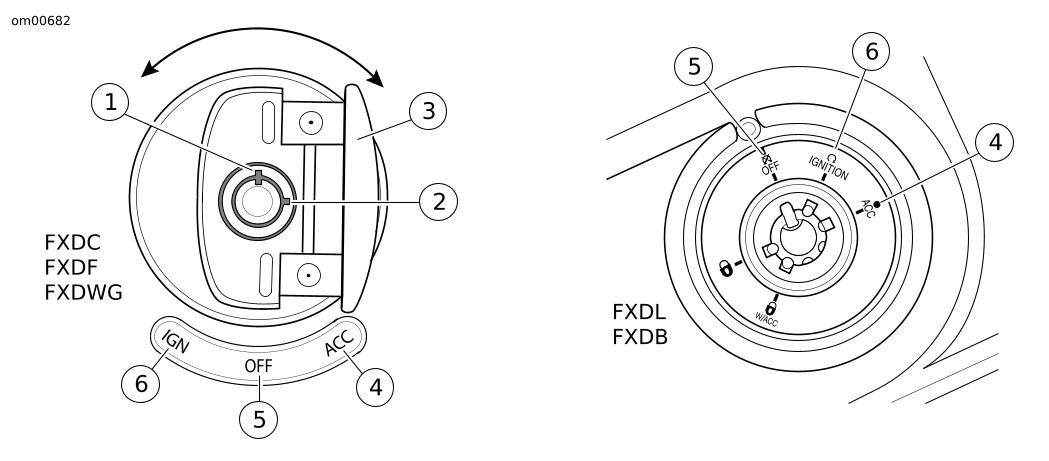

| 1 | Bloqueo |
| 2 | Desbloqueo |
| 3 | Cubierta del interruptor abierta |
| 4 | ACC (accesorios) |
| 5 | OFF (apagado) |
| 6 | IGNITION (encendido) |
Figura 1. Interruptor de encendido
| 1 | Bloqueada |
| 2 | Desbloqueada |
Figura 2. Cerradura de la horquilla: Modelos FXDC, FXDF y FXDWG
