Extracción
AVISO
Instale el filtro de aire antes de encender el motor. De lo contrario, puede entrar suciedad al motor y causar daño al motor. (00207a)
NOTA
A intervalos regulares, inspeccione el elemento del filtro de aire. Inspeccione más a menudo cuando las condiciones sean polvorientas. Consulte Programación de mantenimiento → Intervalos regulares de servicio → Intervalos regulares de servicio: Modelos Sportster de 2015.
  1. Extraiga los tornillos de la cubierta, la decoración (excepto el XL 1200V) y la cubierta del depurador de aire.
  2. Inspeccione el elemento del filtro.
  3. Si es necesario, quite y limpie el elemento del filtro de aire.
Limpieza del elemento del filtro.
ADVERTENCIA
No utilice gasolina ni solventes para limpiar el elemento del filtro. Los agentes limpiadores inflamables pueden provocar un incendio en el sistema de admisión de aire, lo que podría causar la muerte o lesiones graves. (00101a)
NOTA
  • No golpee el filtro contra una superficie dura para aflojar la suciedad.
  • Reemplace el elemento del filtro si está dañado o si el elemento no se puede limpiar.
1. Lave el filtro en agua jabonosa tibia.
NOTA
El filtro está limpio si se puede ver la luz a través del mismo.
2. Sostenga el filtro delante de una luz.
NOTA
NO use aceite del filtro del depurador de aire en el elemento de papel/malla de alambre.
ADVERTENCIA
El aire comprimido puede penetrar en la piel y la suciedad expulsada por el aire comprimido puede causar lesiones graves en los ojos. Use gafas protectoras cuando trabaje con aire comprimido. Nunca use la mano para verificar fugas de aire o para comprobar el flujo de aire. (00061a)
3. Seque al aire o soplando el filtro desde adentro con aire a presión baja.
Instalación
NOTA
Vea Figura 1. Compruebe que los o-rings (1) en los tubos respiraderos estén en su posición.
  1. Si se quitó, instale el elemento del filtro de aire:
    1. Instale la junta de la placa base (2).
    2. Instale el elemento del filtro de aire (3).
    3. Aplique una gota de FIJATORNILLOS LOCTITE THREADLOCKER 243 (azul) a las roscas de los tornillos del elemento (4).
    4. Instale los tornillos del elemento.
    5. Apriete según las especificaciones. Vea Tabla 1.
  2. Instale la cubierta del depurador de aire.
    1. Verifique que el sello del depurador de aire (5) esté en su posición.
    2. Instale la cubierta (6).
    3. Instale la decoración (excepto el XL 1200V) (7) y los tornillos (8).
    4. Ajuste según las especificaciones. Vea Tabla 1.
Tabla 1. Par de torsión del sujetador del depurador de aire
SUJETADOR
PAR DE TORSIÓN
Tornillos del elemento del filtro de aire
4,5–6,8 N·m (40–60 in-lbs)
Tornillo(s) de la cubierta del filtro de aire
4,1–6,8 N·m (36–60 in-lbs)

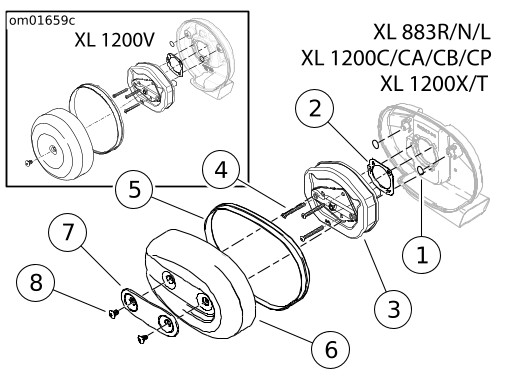

1O-ring (2)
2Junta
3Elemento del filtro
4Tornillo del elemento (3)
5Sello
6Cubierta
7Decoración
8Tornillo de la cubierta (2)
Figura 1. Depurador de aire
