Extracción
ADVERTENCIA
Extraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
AVISO
Cuando se requiera hacer un reemplazo, use solamente la unidad de haz de luz sellado o bombilla especificada, disponible en un concesionario Harley-Davidson. Un haz de luz sellado o una bombilla con el vataje incorrecto pueden causar problemas en el sistema de carga. (00209a)
  1. Quite el fusible principal. Vea Mantenimiento y lubricación → Fusibles.
  2. Afloje el tornillo del anillo decorativo. Quite el anillo decorativo.
  3. Sostenga el reflector y la lente.
  4. Vea Figura 1. Mientras comprime las lengüetas de liberación (1) en el conector, separe los terminales de paleta de la bombilla.
  5. Tire hacia atrás la funda de caucho (2).
  6. Saque el sujetador de la bombilla del reflector y la lente, presione el bucle (3) en la presilla de retención de alambre (4) hacia abajo y hacia un lado para desenganchar el extremo libre de la presilla del pestillo de metal. Gire la presilla hacia arriba.
1Lengüeta de liberación
2Funda de caucho
3Aro
4Presilla de retención
Figura 1. Faro delantero
Instalación
ADVERTENCIA
Manipule la bombilla con cuidado y use protección en los ojos. La bombilla contiene gas bajo presión. Si no se la manipula con cuidado, puede causar lesiones graves en los ojos. (00062b)
AVISO
Nunca toque la bombilla de cuarzo. Las huellas digitales marcarán el vidrio y disminuirán la vida útil de la bombilla. Sujete la bombilla con papel o un trapo seco y limpio. No hacerlo puede dañar la bombilla. (00210b)
1. Alinee las lengüetas de la bombilla con las ranuras del reflector. Instale la bombilla.
2. Gire la presilla de retención hacia abajo contra el reborde la bombilla. Presione el bucle de alambre hacia abajo y adentro hasta que el extremo libre de la presilla se enganche en el pestillo de metal.
3. Vea Figura 2. Haga coincidir la flecha TOP (superior) de la funda de caucho con la flecha del reflector (1). Encaje la funda de caucho sobre las terminales de paleta de la bombilla. Pulse el aire fuera de la funda para sellar el conjunto de la lente y el reflector.
4. Instale el conector.
5. Verifique que el anillo adaptador esté en su lugar con las dos lengüetas (2) del anillo en las dos protuberancias del casco del faro delantero.
6. Haga coincidir la lengüeta individual en el reflector con la muesca (3) en el interior del anillo adaptador.
7. Coloque el anillo decorativo y gire el anillo hacia la derecha para asegurarlo en la lente y el reflector.
NOTA
  • XL 883L/N/R, XL 1200T/X: El anillo decorativo se asegura con un tornillo (4) y una tuerca.
  • XL 1200C/CA/CB/CP, XL 1200V: Una junta de caucho (5) amortigua el reflector y un solo tornillo asegura el anillo decorativo.
8. Apriete el tornillo a 1–1,5 N·m (9–14 in-lbs).
9. Instale el fusible principal. Vea Mantenimiento y lubricación → Fusibles.
ADVERTENCIA
Asegúrese de que todas las luces y los interruptores funcionen correctamente antes de hacer funcionar la motocicleta. La visibilidad limitada del motociclista puede causar la muerte o lesiones graves. (00316a)
10. Pruebe el funcionamiento del faro delantero.
11. Alinee el faro delantero. Vea Mantenimiento y lubricación → Alineación de faro delantero.

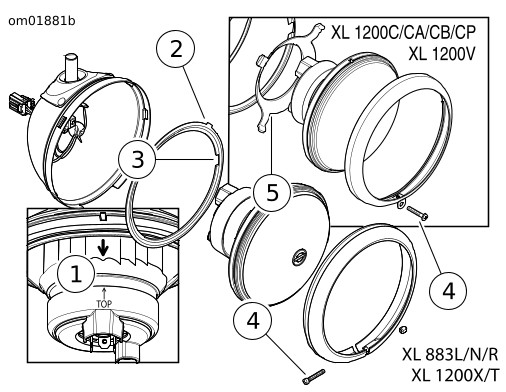

1Flechas
2Lengüetas
3Muesca
4Tornillo
5Junta de caucho: XL 1200C/CA/CB/CP, XL 1200V
Figura 2. Conjunto del faro delantero
