Extracción

Vea Figura 1. Quite el tornillo de montaje (1) para separar el asiento del guardabarros trasero.
Presione el asiento hacia abajo y hacia adelante (2).
Levántelo (3) ligeramente para separar el soporte con agujero de chaveta del poste del asiento.
Retroceda el asiento (4) para desenganchar la lengüeta del asiento del soporte del tanque de combustible.
Verifique que la lengüeta y el soporte de montaje estén firmemente asegurados a la parte inferior del asiento.

NOTA

La correa del pasajero no se vende por separado. Reemplace todo el asiento si la correa está dañada.

Asiento doble: Inspeccione la correa del pasajero para detectar daño o desgaste excesivo.

1	Quite el tornillo
2	Presione hacia abajo y hacia adelante
3	Levante
4	Pull back

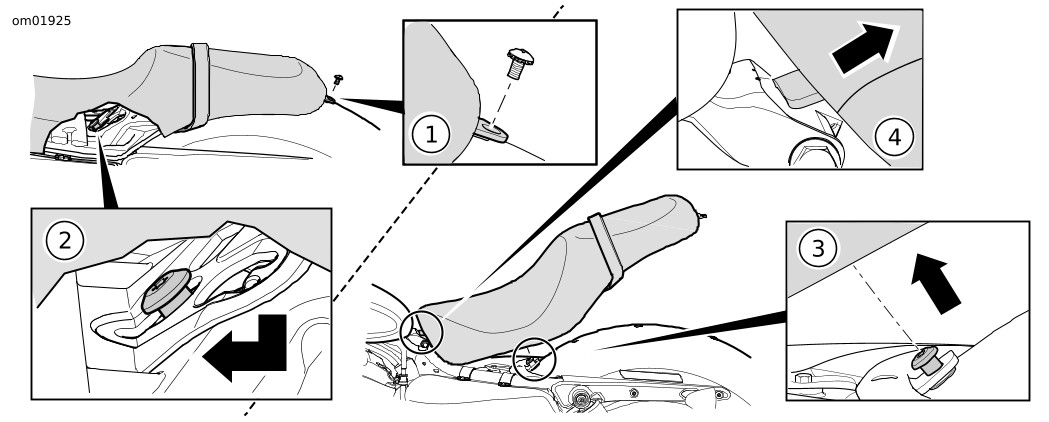

Figura 1. Extraiga el asiento

Instalación

1.	Vea Figura 2. Coloque el asiento en la estructura con el soporte de montaje (1) en la parte trasera.
2.	Deslice el asiento hacia adelante hasta que la lengüeta (2) encaje firmemente debajo del soporte del tanque de combustible.
3.	Empuje el asiento hacia adelante para enganchar el agujero de chaveta (3) en el poste del asiento. Retroceda ligeramente el asiento. NOTA El soporte de montaje del asiento individual usa el agujero delantero del guardabarros trasero. La pieza de soporte de los asientos dobles usa el agujero trasero.
4.	Instale el tornillo de montaje del asiento con la arandela prisionera para sujetar el soporte de montaje del asiento a la parte superior del guardabarros trasero.
5.	Apriete el tornillo de montaje del asiento a 2,3–4,5 N·m (20–40 in-lbs).
	ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
6.	Tire del asiendo hacia arriba para comprobar si está asegurado en los tres puntos.

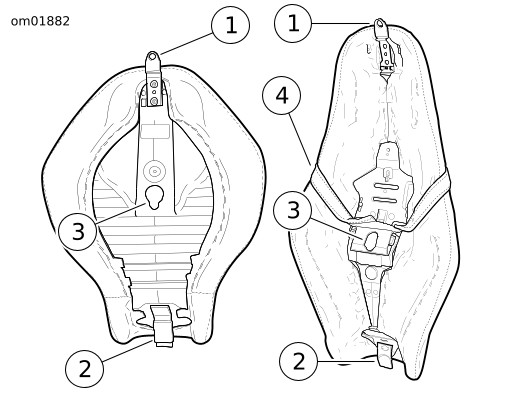

Figura 2. Asientos simples y dobles
