Llave de encendido/bloqueo de la horquilla
La llave de encendido bloquea el interruptor de encendido para evitar el uso no autorizado o el robo de su motocicleta. La misma llave también funciona en el bloqueo de la horquilla para evitar el movimiento no autorizado de su motocicleta.
Vea Figura 1. Si se pierde, un concesionario Harley-Davidson puede reemplazar la llave en base al número único de llave. El número de la llave (2) está estampado en la parte superior de la llave debajo de la cubierta plástica (1). Registre el número de su llave en la línea proporcionada en la página de Información personal e Información del concesionario en la parte frontal de este Manual del propietario.
| 1 | Cubierta |
| 2 | Número de llave |
Figura 1. Llave de encendido/bloqueo de la horquilla
Interruptor de encendido
ADVERTENCIALa función de encendido automático del faro delantero proporciona mayor visibilidad del motociclista para otros conductores. Asegúrese de tener encendido el faro delantero en todo momento. La visibilidad limitada de otros conductores por parte del motociclista puede ser la causa de muerte o lesiones graves. (00030b)
El interruptor de encendido controla las funciones eléctricas. Consulte la Tabla 1.
AVISO
Proteja su vehículo contra robos. El no bloquear la motocicleta después de estacionarla, podría causar un robo y/o daños al equipo. (00151b)
ADVERTENCIANo conduzca el vehículo con las horquillas bloqueadas. Las horquillas bloqueadas limitan la capacidad de maniobrabilidad de la motocicleta, lo cual puede causar la muerte o lesiones graves. (00035a)
AVISO
No lubrique los bloqueos de cilindro con lubricantes con base de petróleo o grafito. Los bloqueos no funcionarán correctamente. (00152a)
NOTA
- Las luces de los instrumentos y los faros delanteros funcionan cuando el interruptor está en la posición IGN (encendido), como lo exige la ley en algunos lugares. Consulte la Tabla 1.
- Quite la llave de encendido del bloqueo de encendido cuando opere la motocicleta. Si no quita la llave, esta puede caerse.
- Dejar la motocicleta en la posición ACC (Accesorios) durante un período prolongado puede descargar la batería. Si está en la posición ACC (accesorios), la motocicleta se APAGARÁ automáticamente, después de dos horas, para impedir que la batería se descargue completamente. Para volver al funcionamiento normal, vuelva a girar el interruptor de encendido a OFF (apagado) y después a la posición deseada.
Tabla 1. Posiciones del interruptor de encendido
POSICIÓN DEL INTERRUPTOR | FUNCIÓN |
|---|---|
OFF (apagado) | El encendido, las luces y los accesorios están apagados. |
ACCESORIOS (ACC)* | Los accesorios están encendidos. Pueden usarse las luces intermitentes de emergencia. Se encienden las luces de los instrumentos. El interruptor del faro delantero se puede girar a luz baja o alta. Pueden activarse la luz de freno y la bocina. |
ENCENDIDO (IGN)* | El encendido, luces y accesorios están encendidos. |
*Los modelos internacionales tienen una función adicional: la luz de posición y la luz trasera también están activadas. | |
Todos los modelos, excepto el FXDL

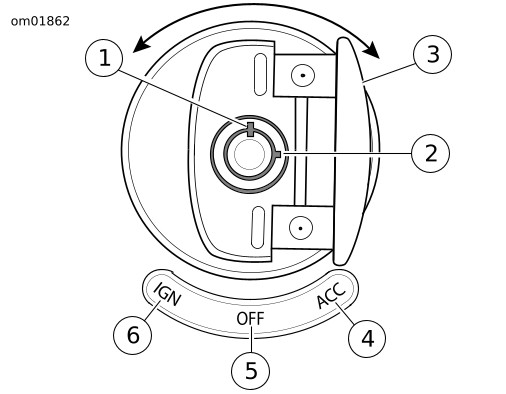

Vea Figura 2. El interruptor de encendido está ubicado en el tablero de instrumentos, en la parte superior del tanque.
Desbloqueo: Para desbloquear la horquilla, inserte la llave y gírela hacia la derecha a la posición de desbloqueo.
Funcionamiento: Gire el interruptor para seleccionar la posición ACC (accesorios) o IGN (encendido). Consulte la Tabla 1.
Bloqueo: El interruptor puede bloquearse en la posición OFF (apagado) o ACC (accesorios). Para bloquear el interruptor, levante la cubierta del interruptor, inserte la llave y gire hacia la izquierda a la posición de bloqueo.
AVISO
Coloque el interruptor de encendido en OFF (apagado) antes de bloquear la motocicleta. Si se deja el interruptor en la posición ACC (accesorios), esto mantendrá encendidas las luces de los instrumentos y descargará la batería. (00492b)
| 1 | Bloqueo |
| 2 | Desbloqueo |
| 3 | Cubierta del interruptor abierta |
| 4 | ACC (Accesorios) |
| 5 | OFF (apagado) |
| 6 | IGN (Encendido) |
Figura 2. Interruptor de encendido: Todos los modelos, excepto los FXDL, FXDLS
FXDL

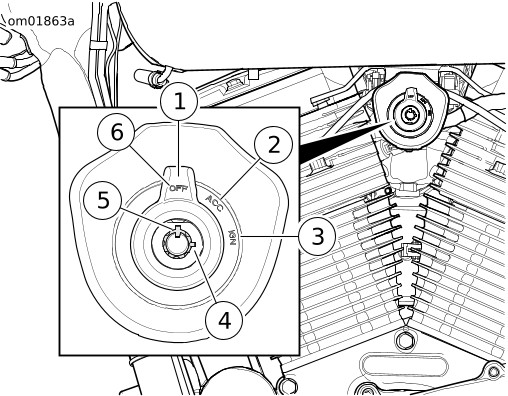

Vea Figura 3. El interruptor de encendido está ubicado en el lado izquierdo del vehículo en medio de los cilindros del motor.
Desbloqueo: Inserte la llave y gírela hacia la derecha para desbloquear la palanquilla. Extraiga la llave del interruptor de encendido antes de operar la motocicleta.
Funcionamiento: Use la palanquilla para seleccionar las posiciones de ACC (accesorios) o IGN (encendido). Para conocer las funciones del interruptor de encendido, consulte la Tabla 1.
Bloqueo: Gire la palanquilla a OFF (apagado). Inserte la llave y gírela hacia la izquierda para bloquear la palanquilla. Extraiga la llave.
| 1 | Bloqueo |
| 2 | Desbloqueo |
| 3 | IGN (Encendido) |
| 4 | ACC (Accesorios) |
| 5 | OFF (apagado) |
| 6 | Palanquilla |
Figura 3. Interruptor de encendido: FXDL
