Velocímetro
ADVERTENCIA
Viaje a velocidades y condiciones apropiadas en la carretera y nunca viaje a una velocidad mayor del límite de velocidad indicado. El exceso de velocidad puede causar la pérdida del control del vehículo y puede causar la muerte o lesiones graves. (00008a)
Vea la Figura 1 o la Figura 2. El velocímetro registra las millas por hora (modelos para EE. UU. solamente) o kilómetros por hora (modelos internacionales solamente) de la velocidad de avance. El odómetro registra la cantidad de kilómetros (millas) que ha recorrido la motocicleta.
El velocímetro electrónico tiene una pantalla para el odómetro y el odómetro de recorrido.
  1. Presione el interruptor de funciones para cambiar la pantalla en la cara del velocímetro ya sea al odómetro o al odómetro de recorrido.
  2. Para reajustar el odómetro de recorrido a cero, presione el botón para reajustar la pantalla del velocímetro al modo ODOMETER (odómetro) y mantenga oprimido el botón durante 2 a 3 segundos aproximadamente. El velocímetro cambiará al modo del odómetro de recorrido y volverá a ajustar el visor a cero.
Tacómetro
AVISO
Vea la sección RECOMENDACIONES DE OPERACIÓN. No opere el motor por encima de las RPM máximas de seguridad como se muestra en OPERACIÓN (zona roja del tacómetro). Baje las RPM colocando una marcha más alta o reduciendo la cantidad de aceleración. De no reducir las RPM, se podría dañar el equipo. (00159a)
El tacómetro mide la velocidad del motor en revoluciones por minuto (RPM).
Odómetro de recorrido
Use el odómetro de recorrido A u odómetro de recorrido B para registrar la cantidad de kilómetros/millas recorridas en un viaje o entre cargas de combustible.
El odómetro mostrará kilometraje (millaje) cuando la motocicleta esté APAGADA mientras el interruptor de función esté presionado. No hay necesidad de encender la motocicleta para comprobar la lectura del odómetro.
AVISO
Nunca trate de alterar ni manipular el odómetro del vehículo. Es ilegal. La manipulación indebida o alteración del odómetro del vehículo puede dañar el equipo. (00160a)

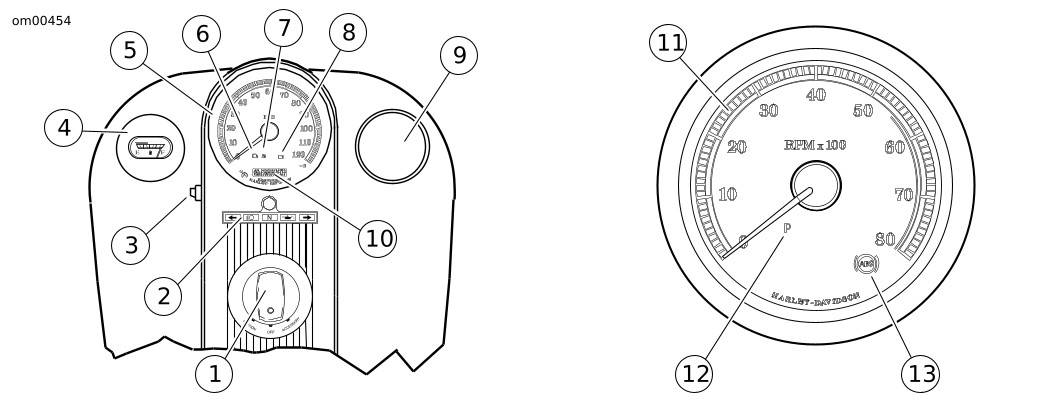

1Interruptor de la llave de encendido/faro delantero
2Luces indicadoras
3Interruptor de funciones
4Indicador de combustible
5Velocímetro
6Luz de advertencia del motor
7Luz de nivel bajo de combustible
8Luz de descarga de la batería
9Tapa de llenado de combustible
10Odómetro/odómetro de recorrido
11Tacómetro
12Luz de persecución
13Luz de ABS (opcional)
Figura 1. Instrumentos: FLHPI

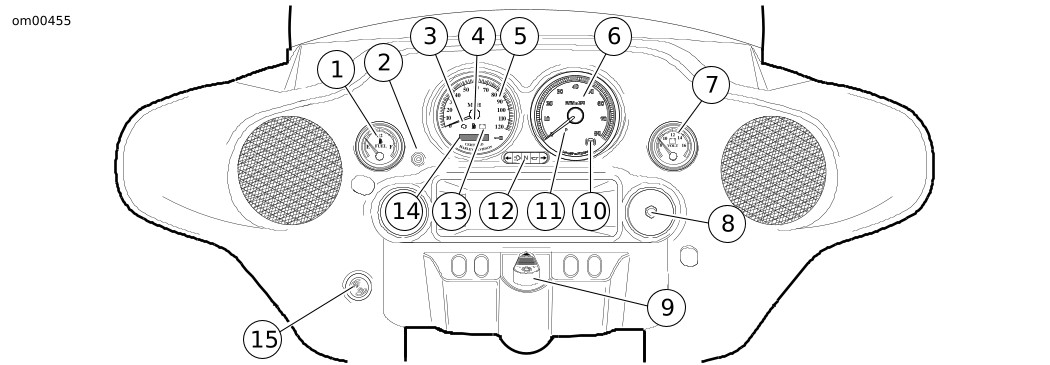

1Indicador de combustible
2Interruptor de funciones
3Luz de advertencia del motor
4Luz de nivel bajo de combustible
5Velocímetro
6Tacómetro
7Indicador de voltaje
8Puerto de entrada del micrófono
9Interruptor de llave del encendido/faro delantero/bloqueo de la horquilla
10Luz de ABS (opcional)
11Luz de persecución
12Luces indicadoras
13Luz de descarga de la batería
14Odómetro/odómetro de recorrido
15Toma de corriente
Figura 2. Instrumentos: FLHTPI
Luz indicadora de vuelco
ADVERTENCIA
Si ocurre un vuelco, compruebe el funcionamiento correcto de todos los controles. El movimiento restringido de los controles puede afectar el funcionamiento de los frenos y del embrague o la capacidad de hacer cambios, lo cual puede causar la pérdida de control del vehículo y la muerte o lesiones graves. (00350a)
Si la motocicleta vuelca, la palabra “tip” (vuelco) aparecerá en el visor del odómetro. El motor no arrancará hasta que se restablezca. Para restablecer, gire la llave del interruptor de encendido/faro delantero a ENCENDIDO – APAGADO – ENCENDIDO.
Indicador de combustible
El indicador de combustible indica la cantidad aproximada de combustible que queda en el/los tanque(s) de combustible y está a la izquierda del velocímetro o en el panel delantero izquierdo del fuselaje.
NOTA
La tapa de combustible del lado izquierdo del modelo FLHPI es solamente un indicador de combustible. No la quite.
Voltímetro (FLHTPI)
El voltímetro indica el voltaje del sistema eléctrico y está en el panel delantero del fuselaje. Con el motor funcionando a más de 1500 RPM, el voltímetro debe registrar 13-14,5 V con la batería completamente cargada.
