El nivel de lubricante de la transmisión debe verificarse una vez por mes.

Vea Programación de mantenimiento → Intervalos regulares de servicio → Intervalos regulares de servicio: Modelos Softail de 2011. La transmisión debe drenarse y volverse a llenar con lubricante fresco a los intervalos recomendados.

NOTA

Cuando verifique el nivel de lubricante de la transmisión, la motocicleta debe estar descansando en el soporte de estacionamiento. Permita un tiempo corto para estabilizar el nivel de lubricante en los compartimientos de la transmisión.

Verificación del nivel del lubricante

1.	Estacione la motocicleta sobre el soporte de estacionamiento.
2.	Vea Figura 1. Quite el tapón de llenado/varilla medidora con rosca girando el tapón hacia la izquierda.
3.	Vea Figura 2. Limpie el tapón de llenado/varilla medidora. Insértelo en el agujero de llenado y extráigalo. (La varilla medidora debe descansar en el borde del llenador). No los apriete. El nivel del lubricante debe estar entre los extremos superior e inferior de las marcas indicadoras del nivel de aceite en la varilla medidora.
	ADVERTENCIA Asegúrese de que no haya lubricante ni fluidos en los neumáticos, las ruedas o los frenos al cambiar los fluidos. Se puede afectar la tracción de la motocicleta lo que sería la causa de la pérdida de control de esta, de muerte o de lesiones graves. (00047d) AVISO Al drenar o agregar lubricante, no permitas que entre polvo, suciedad u otros contaminantes al motor. (00198a)
4.	Agregue lubricante si es necesario. No sobrellene o habrá fugas. NOTA Cuando llene la transmisión, use LUBRICANTE PARA TRANSMISIÓN Y GUARDACADENA PRIMARIO GENUINE Harley-Davidson FORMULA+ (pieza № 99851-05, cuarto de galón EE. UU.). La capacidad de líquido de la transmisión es aproximadamente 0,95 L (32 fl oz). Revise el o-ring para detectar daños o rasgaduras. Cámbielo si es necesario. Limpie cualquier material extraño del tapón.
5.	Instale el tapón con rosca de llenado/varilla medidora y apriete a 2,8–8,5 N·m (25–75 in-lbs).

Figura 1. Tapón de llenado/varilla medidora de la transmisión (se muestra el FXCWC)

1	LLENO
2	AGREGAR

Figura 2. Nivel de lubricante del tapón de llenado/varilla medidora de la transmisión

Cambio del lubricante de la transmisión

1.	Vea Figura 1. Extraiga el tapón de llenado/varilla medidora de la transmisión.
2.	Vea Figura 3. Retire el tapón de drenaje de la transmisión y drene el lubricante en un recipiente adecuado. NOTA No sobrellene o habrá fugas. La capacidad de lubricante de la transmisión es aproximadamente 0,95 L (32 fl oz). NOTA Deseche el lubricante de la transmisión de conformidad con los reglamentos locales.
	AVISO Al drenar o agregar lubricante, no permitas que entre polvo, suciedad u otros contaminantes al motor. (00198a) ADVERTENCIA Asegúrese de que no haya lubricante ni fluidos en los neumáticos, las ruedas o los frenos al cambiar los fluidos. Se puede afectar la tracción de la motocicleta lo que sería la causa de la pérdida de control de esta, de muerte o de lesiones graves. (00047d)
3.	Inspeccione el o-ring en el tapón de drenaje para detectar roturas o daños. Cámbielo si es necesario. Limpie cualquier material extraño del tapón.
4.	Instale el tapón de drenaje y apriete a 19–28,5 N·m (14–21 ft-lbs).
5.	Llene la transmisión con 0,95 L (32 fl oz) de LUBRICANTE PARA TRANSMISIÓN Y GUARDACADENA PRIMARIO GENUINE Harley-Davidson FORMULA+ (pieza № 99851-05, cuarto de galón EE. UU.).
6.	Instale el tapón con rosca de llenado/comprobación y apriete a 2,8–8,5 N·m (25–75 in-lbs).
7.	Arranque el motor y cuidadosamente compruebe si hay fugas alrededor del tapón de drenaje.

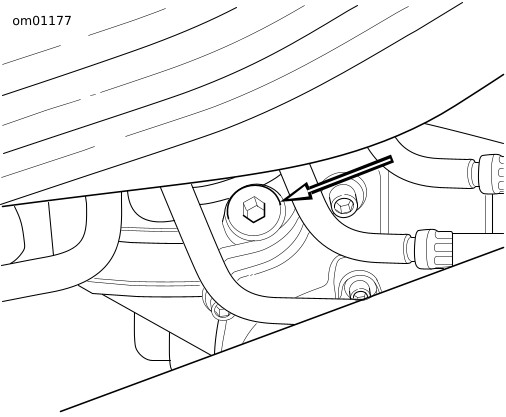

Figura 3. Tapón de drenaje de la transmisión (vista inferior)
