Esta sección proporciona vistas laterales izquierda y derecha de su motocicleta Softail 2006. Consulte las secciones de CONTROLES E INDICADORES y FUNCIONAMIENTO para obtener detalles específicos de cada componente.
NOTA
Las especificaciones en esta edición pueden no corresponder a aquellas de certificación oficial en algunos mercados, debido al momento de impresión de esta edición, la diferencia en los métodos de prueba y (o) en las diferencias de los vehículos. Los clientes que quieran especificaciones reglamentarias oficialmente reconocidas para sus vehículos, deberán referirse a los documentos de certificación y (o) consultar a sus respectivos concesionarios o distribuidores.
| 1 | Perilla del enriquecedor (solamente carburados) |
| 2 | Válvula de suministro de combustible (solamente carburados) |
| 3 | Cubierta de inspección del embrague |
| 4 | Cubierta de inspección de la cadena primaria |
| 5 | Filtro de aceite del motor |
| 6 | Indicador de combustible |

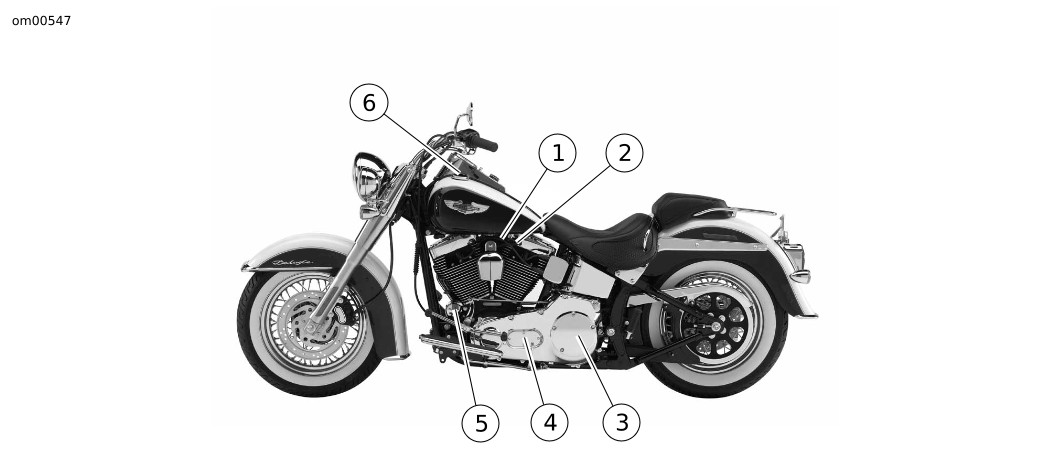

Figura 1. Softail Deluxe (FLSTN) 2006 – vista lateral izquierda
| 1 | Batería (debajo del asiento) |
| 2 | Tapa de llenado y varilla medidora de aceite del motor |
| 3 | Depurador de aire |
| 4 | Velocímetro e indicadores |
| 5 | Bomba y depósito del freno delantero |
| 6 | Tapón de llenado de combustible |
| 7 | Cerradura de la horquilla |
| 8 | Bomba y depósito del freno trasero |
| 9 | Tapón de llenado de la transmisión |

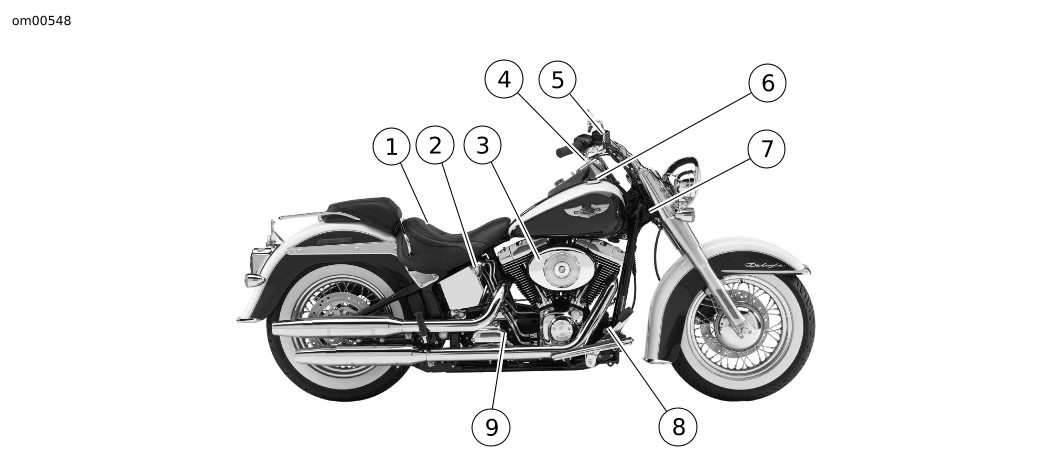

Figura 2. Softail Deluxe (FLSTN) 2006 – vista lateral derecha
| 1 | Perilla del enriquecedor (solamente carburados) |
| 2 | Válvula de suministro de combustible (solamente carburados) |
| 3 | Cubierta de inspección del embrague |
| 4 | Cubierta de inspección de la cadena primaria |
| 5 | Filtro de aceite del motor |
| 6 | Indicador de combustible |

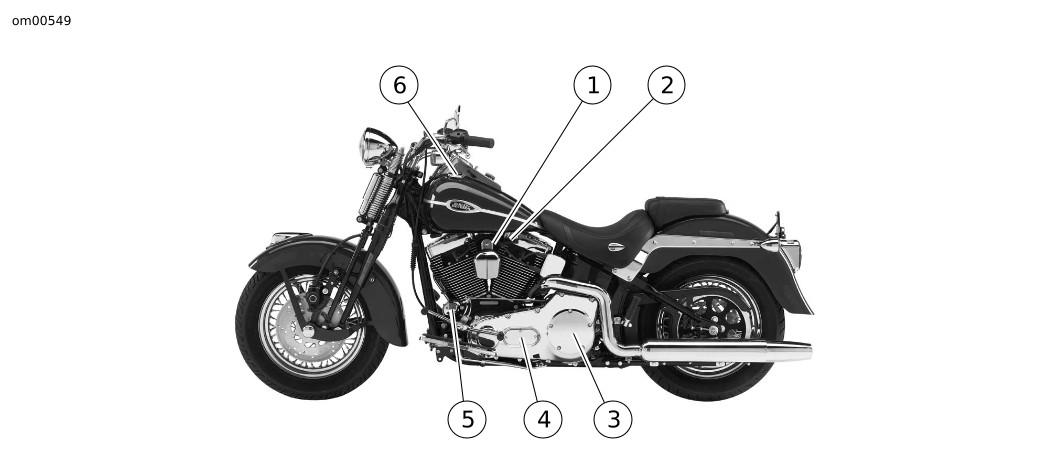

Figura 3. Springer Classic (FLSTSC) 2006 – vista lateral izquierda
| 1 | Batería (debajo del asiento) |
| 2 | Tapa de llenado y varilla medidora de aceite del motor |
| 3 | Depurador de aire |
| 4 | Velocímetro e indicadores |
| 5 | Bomba y depósito del freno delantero |
| 6 | Tapón de llenado de combustible |
| 7 | Cerradura de la horquilla |
| 8 | Bomba y depósito del freno trasero |
| 9 | Tapón de llenado de la transmisión |
Figura 4. Springer Classic (FLSTSC) 2006 – vista lateral derecha
| 1 | Perilla del enriquecedor (solamente carburados) |
| 2 | Válvula de suministro de combustible (solamente carburados) |
| 3 | Cubierta de inspección del embrague |
| 4 | Cubierta de inspección de la cadena primaria |
| 5 | Filtro de aceite del motor |
| 6 | Indicador de combustible |

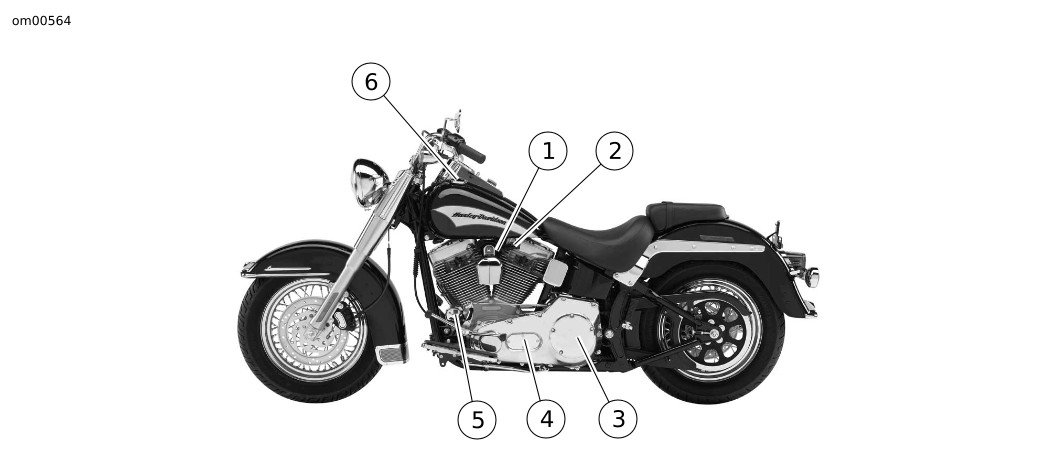

Figura 5. Heritage (FLST) 2006 – vista lateral izquierda
| 1 | Batería (debajo del asiento) |
| 2 | Tapa de llenado y varilla medidora de aceite del motor |
| 3 | Depurador de aire |
| 4 | Velocímetro e indicadores |
| 5 | Bomba y depósito del freno delantero |
| 6 | Tapón de llenado de combustible |
| 7 | Cerradura de la horquilla |
| 8 | Bomba y depósito del freno trasero |
| 9 | Tapón de llenado de la transmisión |

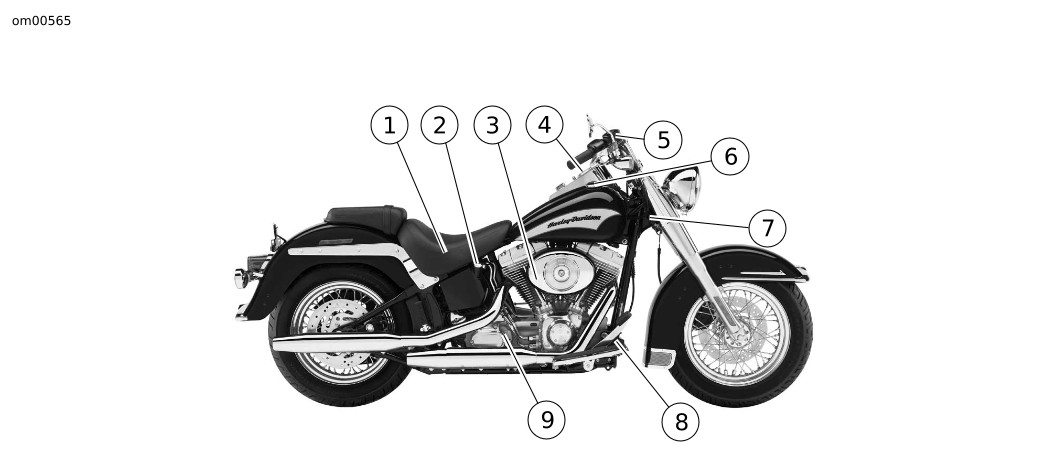

Figura 6. Heritage (FLST) 2006 – vista lateral derecha
| 1 | Perilla del enriquecedor (solamente carburados) |
| 2 | Válvula de suministro de combustible (solamente carburados) |
| 3 | Cubierta de inspección del embrague |
| 4 | Cubierta de inspección de la cadena primaria |
| 5 | Filtro de aceite del motor |
| 6 | Indicador de combustible |

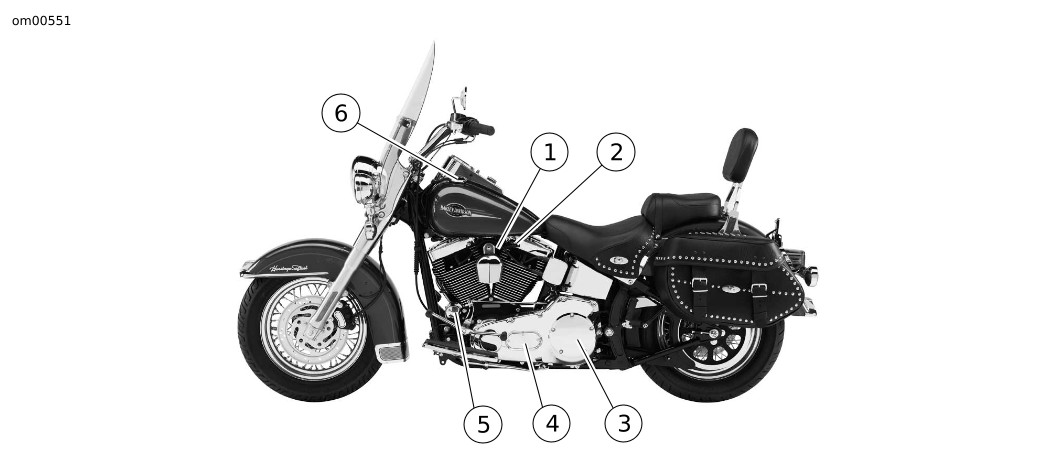

Figura 7. Heritage Classic (FLSTC) 2006 – vista lateral izquierda
| 1 | Batería (debajo del asiento) |
| 2 | Tapa de llenado y varilla medidora de aceite del motor |
| 3 | Depurador de aire |
| 4 | Velocímetro e indicadores |
| 5 | Bomba y depósito del freno delantero |
| 6 | Tapón de llenado de combustible |
| 7 | Cerradura de la horquilla |
| 8 | Bomba y depósito del freno trasero |
| 9 | Tapón de llenado de la transmisión |

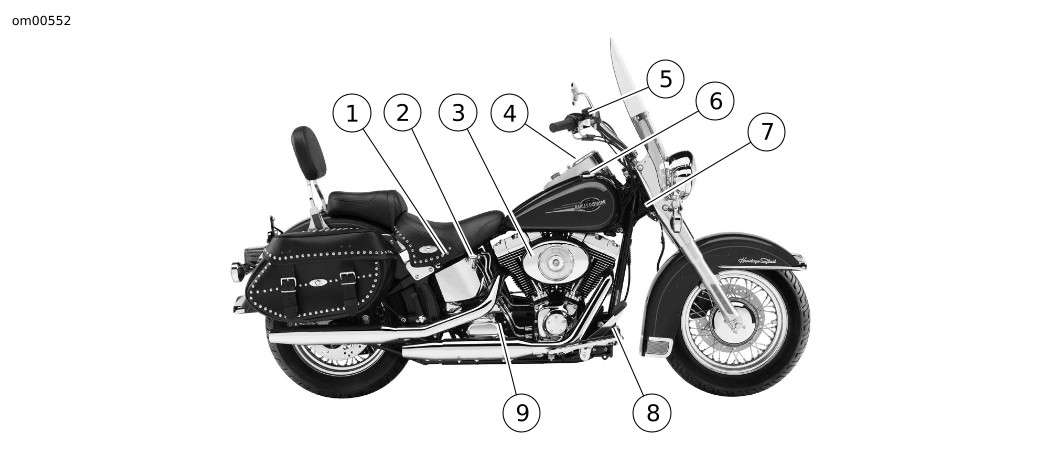

Figura 8. Heritage Classic (FLSTC) 2006 – vista lateral derecha
| 1 | Perilla del enriquecedor (solamente carburados) |
| 2 | Válvula de suministro de combustible (solamente carburados) |
| 3 | Cubierta de inspección del embrague |
| 4 | Cubierta de inspección de la cadena primaria |
| 5 | Filtro de aceite del motor |
| 6 | Indicador de combustible |

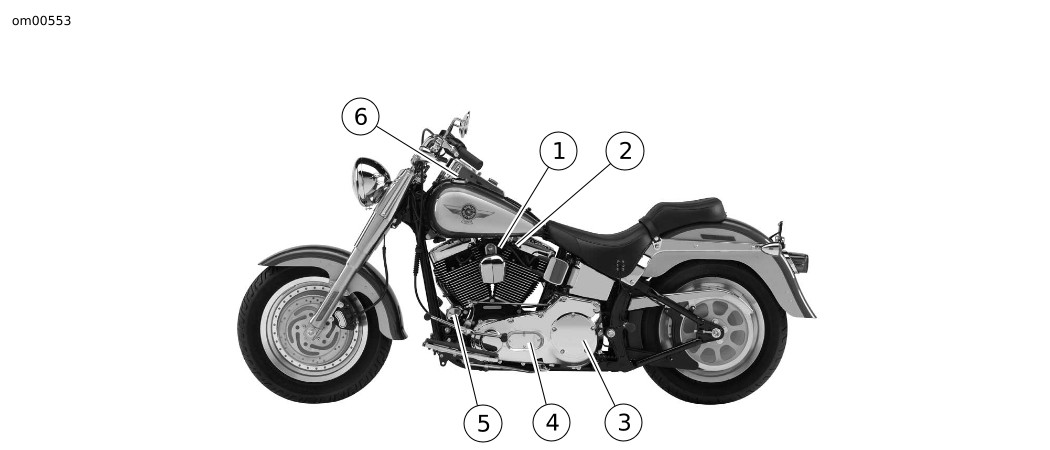

Figura 9. Fat Boy (FLSTF) 2006 – vista lateral izquierda
| 1 | Batería (debajo del asiento) |
| 2 | Tapa de llenado y varilla medidora de aceite del motor |
| 3 | Depurador de aire |
| 4 | Velocímetro e indicadores |
| 5 | Bomba y depósito del freno delantero |
| 6 | Tapón de llenado de combustible |
| 7 | Cerradura de la horquilla |
| 8 | Bomba y depósito del freno trasero |
| 9 | Tapón de llenado de la transmisión |

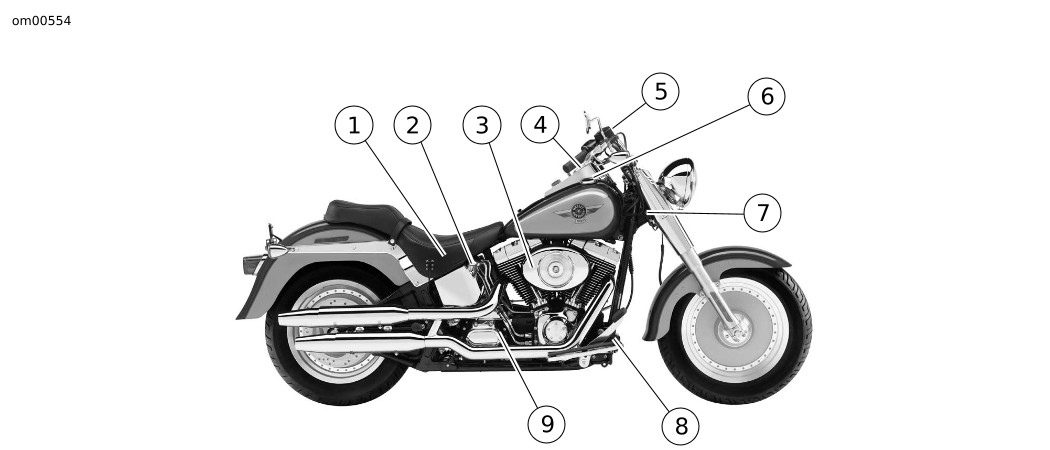

Figura 10. Fat Boy (FLSTF) 2006 – vista lateral derecha
| 1 | Perilla del enriquecedor (solamente carburados) |
| 2 | Válvula de suministro de combustible (solamente carburados) |
| 3 | Cubierta de inspección del embrague |
| 4 | Cubierta de inspección de la cadena primaria |
| 5 | Filtro de aceite del motor |
| 6 | Indicador de combustible |

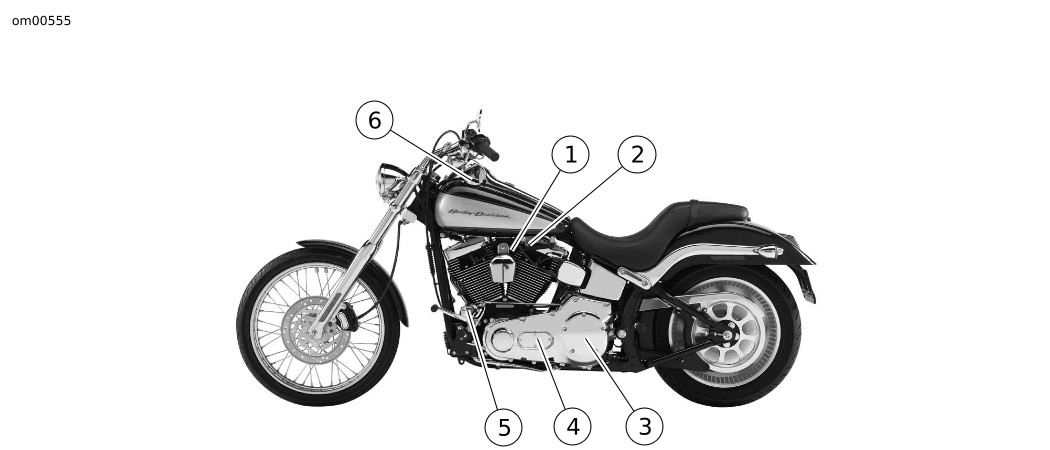

Figura 11. Softail Deuce (FXSTD) 2006 – vista lateral izquierda
| 1 | Batería (debajo del asiento) |
| 2 | Tapa de llenado y varilla medidora de aceite del motor |
| 3 | Depurador de aire |
| 4 | Velocímetro e indicadores |
| 5 | Bomba y depósito del freno delantero |
| 6 | Tapón de llenado de combustible |
| 7 | Cerradura de la horquilla |
| 8 | Bomba y depósito del freno trasero |
| 9 | Tapón de llenado de la transmisión |

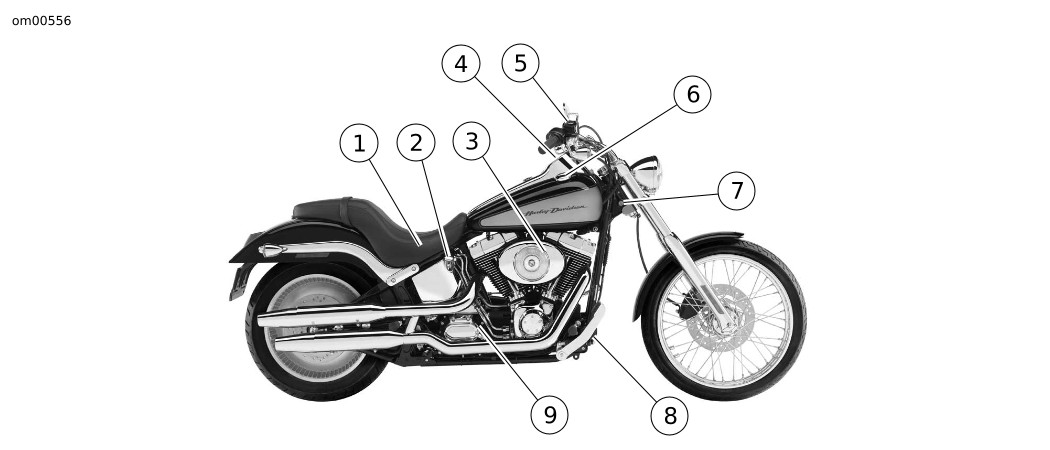

Figura 12. Softail Deuce (FXSTD) 2006 – vista lateral derecha
| 1 | Perilla del enriquecedor (solamente carburados) |
| 2 | Válvula de suministro de combustible (solamente carburados) |
| 3 | Cubierta de inspección del embrague |
| 4 | Cubierta de inspección de la cadena primaria |
| 5 | Filtro de aceite del motor |
| 6 | Indicador de combustible |
Figura 13. Springer Softail (FXSTS) 2006 – vista lateral izquierda
| 1 | Batería (debajo del asiento) |
| 2 | Tapa de llenado y varilla medidora de aceite del motor |
| 3 | Depurador de aire |
| 4 | Velocímetro e indicadores |
| 5 | Bomba y depósito del freno delantero |
| 6 | Tapón de llenado de combustible |
| 7 | Cerradura de la horquilla |
| 8 | Bomba y depósito del freno trasero |
| 9 | Tapón de llenado de la transmisión |
Figura 14. Springer Softail (FXSTS) 2006 – vista lateral derecha
| 1 | Perilla del enriquecedor (solamente carburados) |
| 2 | Válvula de suministro de combustible (solamente carburados) |
| 3 | Cubierta de inspección del embrague |
| 4 | Cubierta de inspección de la cadena primaria |
| 5 | Filtro de aceite del motor |
| 6 | Indicador de combustible |

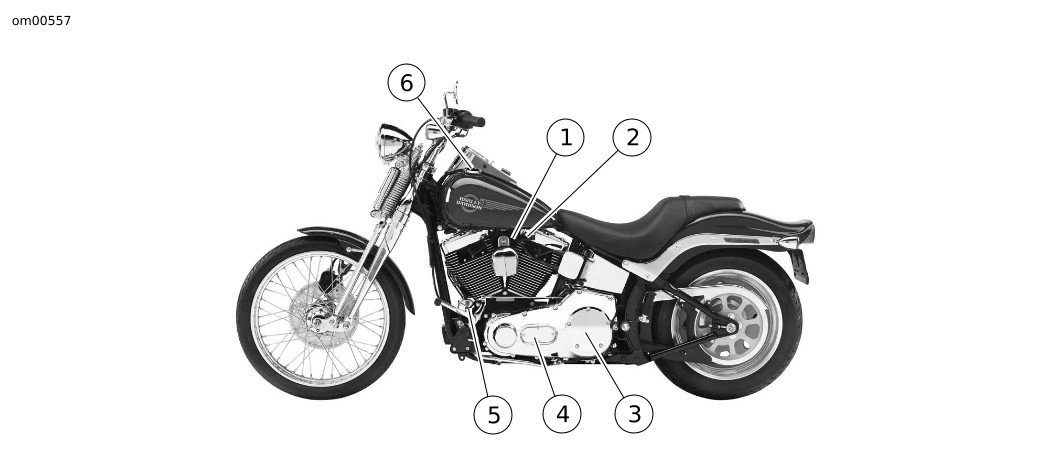

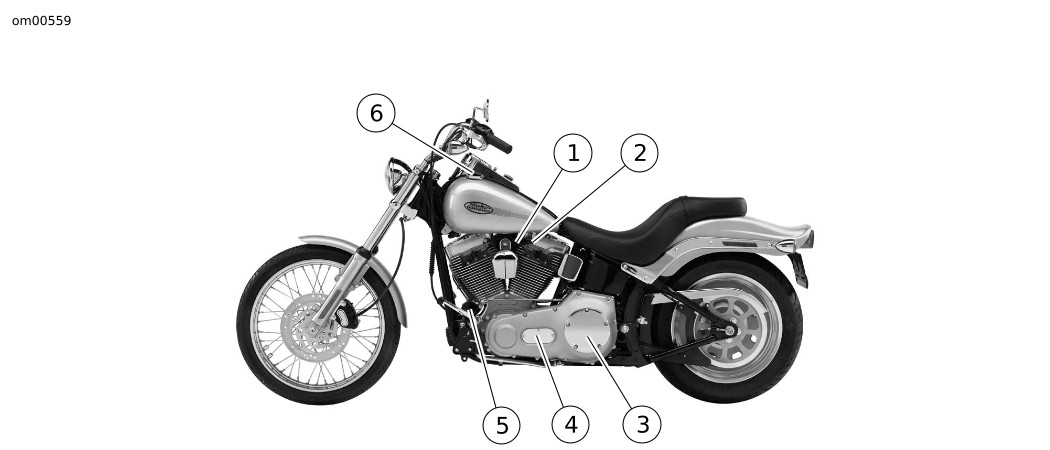

Figura 15. Softail Standard (FXST) 2006 – vista lateral izquierda
| 1 | Batería (debajo del asiento) |
| 2 | Tapa de llenado y varilla medidora de aceite del motor |
| 3 | Depurador de aire |
| 4 | Velocímetro e indicadores |
| 5 | Bomba y depósito del freno delantero |
| 6 | Tapón de llenado de combustible |
| 7 | Cerradura de la horquilla |
| 8 | Bomba y depósito del freno trasero |
| 9 | Tapón de llenado de la transmisión |

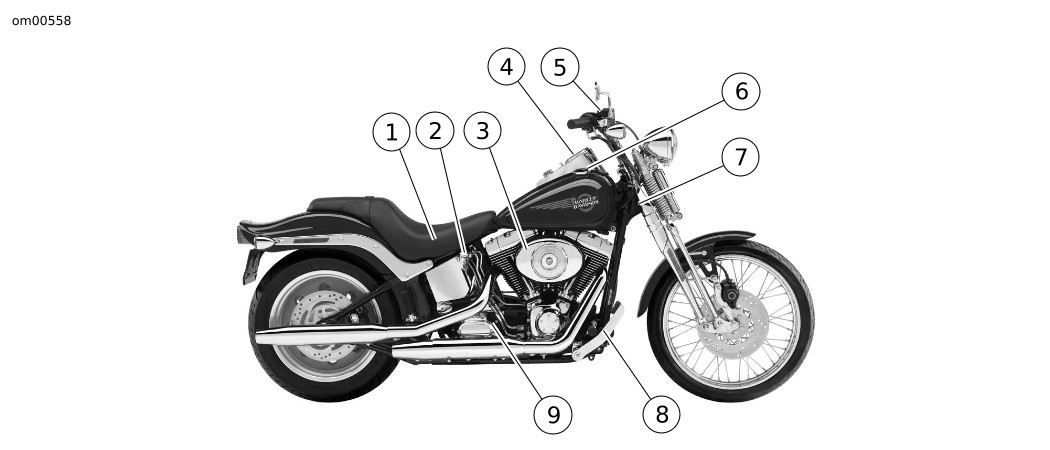

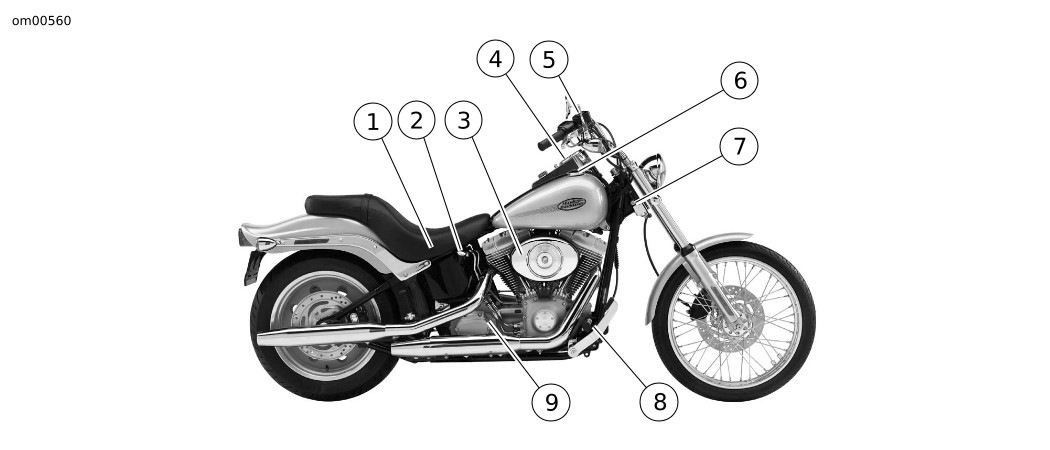

Figura 16. Softail Standard (FXST) 2006 – vista lateral derecha
| 1 | Perilla del enriquecedor (solamente carburados) |
| 2 | Válvula de suministro de combustible (solamente carburados) |
| 3 | Cubierta de inspección del embrague |
| 4 | Cubierta de inspección de la cadena primaria |
| 5 | Filtro de aceite del motor |
| 6 | Indicador de combustible |

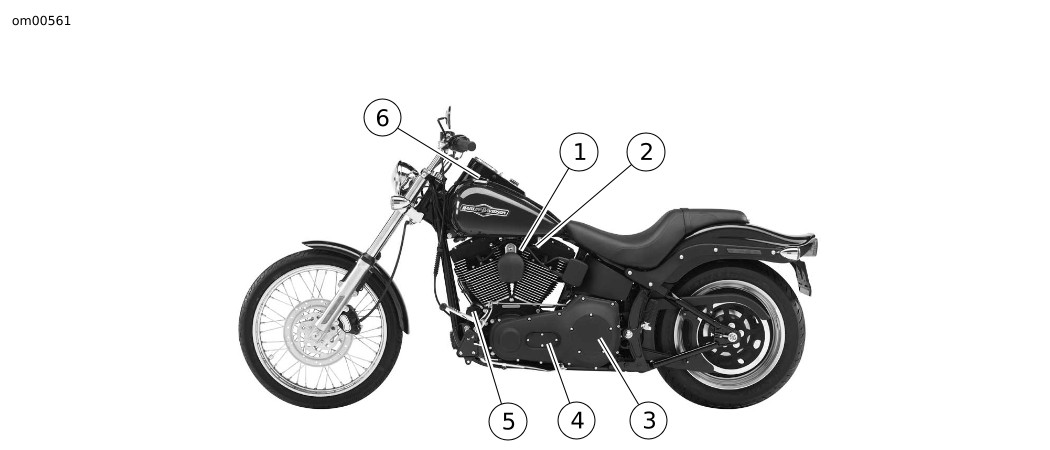

Figura 17. Night Train (FXSTB) 2006 – vista lateral izquierda
| 1 | Batería (debajo del asiento) |
| 2 | Tapón de llenado y varilla medidora de aceite del motor |
| 3 | Depurador de aire |
| 4 | Velocímetro e indicadores |
| 5 | Bomba y depósito del freno delantero |
| 6 | Tapa de llenado de combustible |
| 7 | Cerradura de la horquilla |
| 8 | Bomba y depósito del freno trasero |
| 9 | Tapón de llenado de la transmisión |

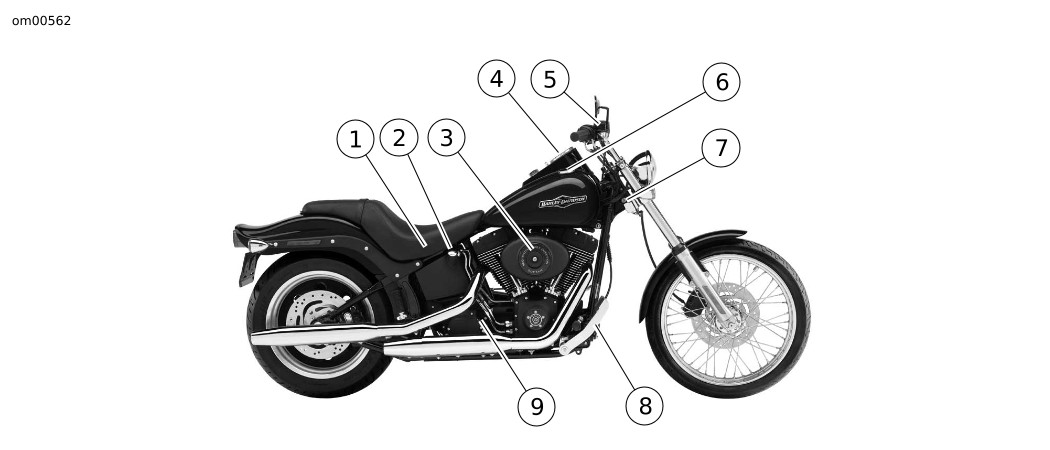

Figura 18. Night Train (FXSTB) 2006 – vista lateral derecha
